Como Substituir a Placa de Interface Toshiba VRF (Ref: 431-6V-420) e Corrigir o Erro L10
Substituir a placa de circuito impresso (PCB) de um sistema de ar-condicionado Toshiba VRF exige atenção redobrada do técnico em campo. Como a placa de reposição de interface (Ref: 431-6V-420 / EE99724203) é um componente universal que atende a múltiplos modelos da linha MMY-MAP, ligar o equipamento sem a parametrização física adequada fará com que o sistema trave imediatamente.
Se você inicializar o sistema sem realizar o corte correto dos Jumpers e a configuração das chaves DIP, a unidade externa da Toshiba acusará o **Erro L10 (Falha de seleção de modelo)** e o compressor ficará completamente bloqueado por segurança.
Abaixo, preparamos o guia técnico de manutenção completo e traduzido para que você realize o procedimento sem erros e libere a máquina direto na bancada ou no cliente.
Guia de Manutenção: Método de Substituição da Placa
1. Procedimento de Desconexão e Remoção
- Desligue completamente a fonte de alimentação elétrica geral da unidade externa Toshiba VRF.
- Remova todos os conectores e terminais do tipo fast-on conectados à placa antiga. ✓ Atenção: Puxe sempre segurando firmemente pelo corpo plástico do conector. Nunca puxe diretamente pelos fios elétricos para evitar rompimento de trilhas.
- Retire a placa de interface antiga desencaixando-a com cuidado dos seus 6 suportes plásticos de fixação (Espaçadores de Borda da PCB).
2. Configuração dos Jumpers (Seleção do Modelo de Fábrica)
Utilizando um alicate de corte rente, efetue o corte dos fios metálicos de jumper na placa nova seguindo estritamente as instruções da tabela para o modelo correspondente da unidade condensadora:
| Modelo do Equipamento (Toshiba) | J12 | J11 | J10 | J09 | J22 / J25 |
|---|---|---|---|---|---|
| Configuração de Fábrica (Padrão) | Manter | Manter | Manter | Manter | Manter |
| MMY-MAP3354H(Z)(ZG) / MAP1204HT8 | Manter | Manter | Manter | Cortar | Manter |
| MMY-MAP2804H(Z)(ZG) / MAP1004HT8 | Manter | Manter | Cortar | Manter | Manter |
| MMY-MAP2244H(Z)(ZG) / MAP0804HT8 | Manter | Manter | Cortar | Cortar | Manter |
| MMY-MAP4504H1(Z)(ZG) / MAP1604HT7 | Cortar | Cortar | Cortar | Manter | Manter |
| MMY-MAP4004H(Z)(ZG) / MAP1404HT7 | Cortar | Cortar | Cortar | Cortar | Manter |

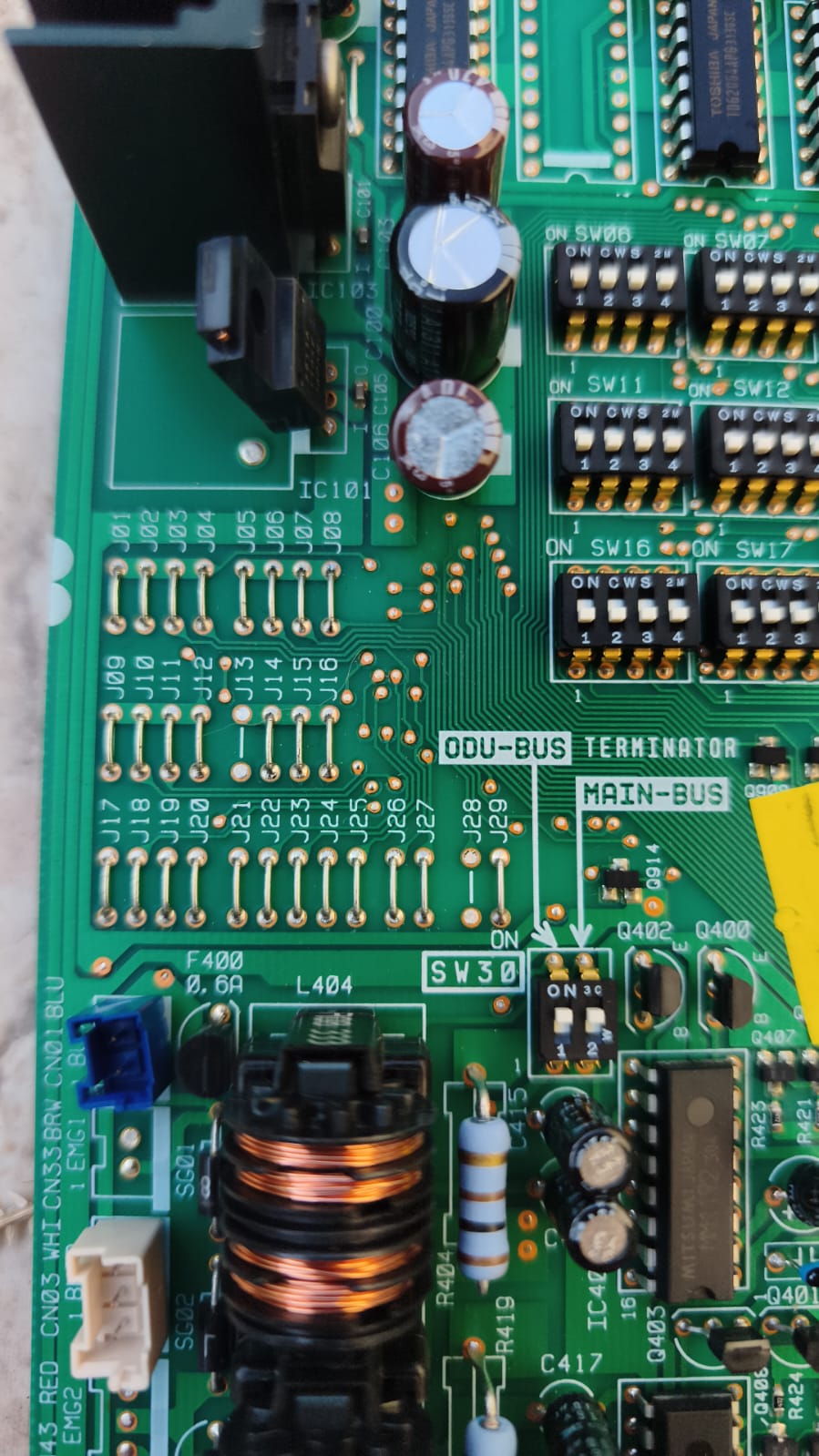

Os filamentos de jumper que determinam o modelo ficam localizados na extremidade inferior esquerda da PCB de interface.
Sequência na PCB: J09 — J10 — J11 — J12
3. Configuração das Chaves DIP Switches (SW)
💡 REGRA DE OURO PARA O TÉCNICO: Diferente dos jumpers que seguem o modelo da tabela, na seção das chaves DIP você não pode errar. O técnico deve obrigatoriamente copiar toda a configuração da placa original antiga que queimou e espelhar exatamente as mesmas posições nesta placa nova de serviço.

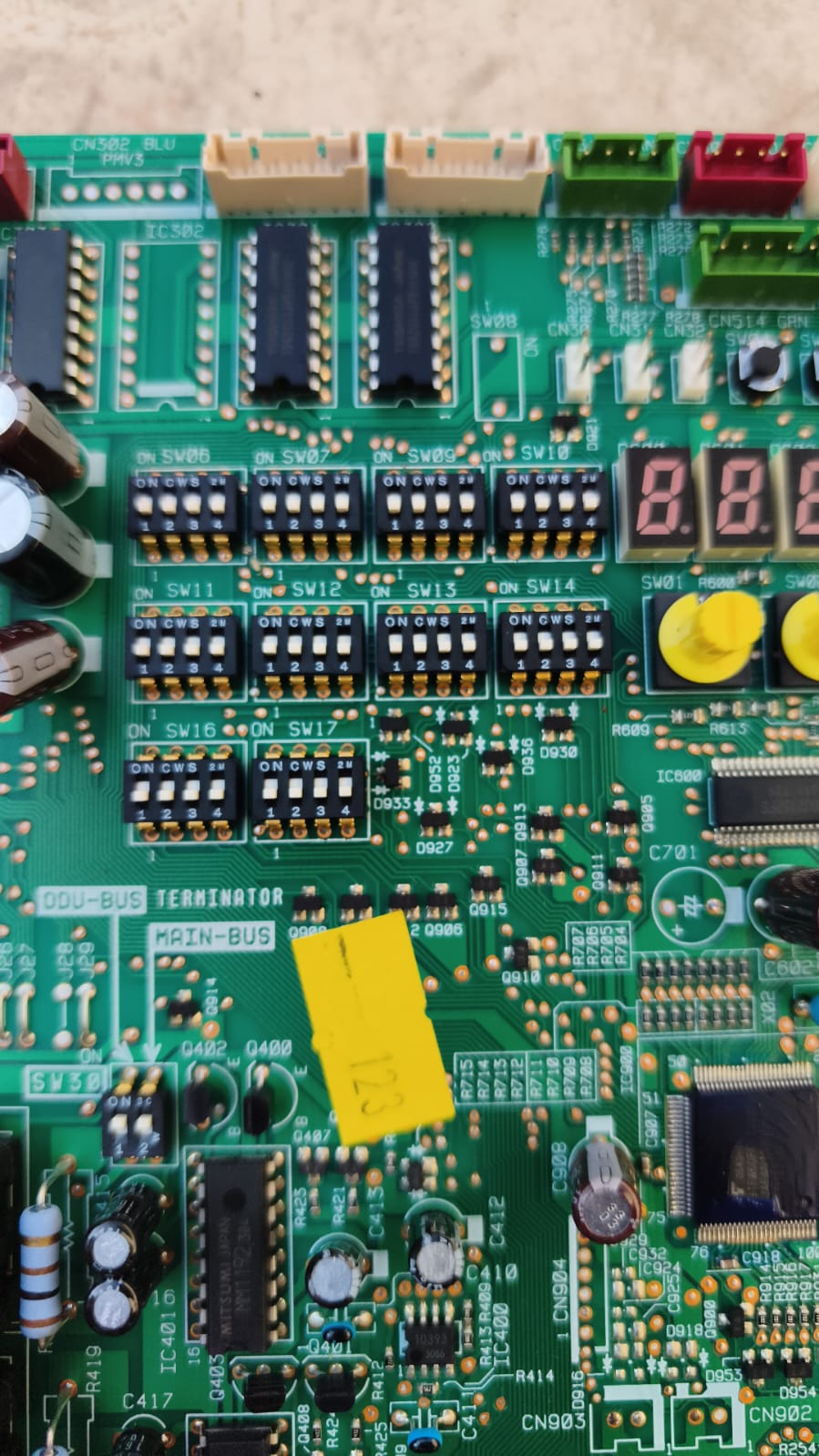

As chaves DIP estão dispostas em blocos seletores numerados na parte central esquerda da placa Toshiba. Faça a conferência visual e o espelhamento chave por chave:
4. Instalação Física e Verificação Final
- Monte a nova placa de interface no compartimento elétrico da unidade externa, pressionando com cuidado até que ela faça o estalo e se trave nos 6 suportes plásticos.
- Reconecte perfeitamente todos os chicotes elétricos e plugs fatiados retirados no passo inicial, assegurando que o encaixe foi até o final.
- Inspeção Visual Anti-Curto: Se durante a manipulação ou transporte algum pino ou componente eletrônico da placa tiver entortado de leve, alinhe-o manualmente com extremo cuidado. Certifique-se de que nenhuma peça está encostando em outra para evitar queima por curto-circuito na primeira partida.
- Recoloque as tampas metálicas de vedação da caixa de controle, restabeleça a alimentação elétrica geral no disjuntor e execute o teste prático de funcionamento do sistema VRF.
