SKU: IC3522

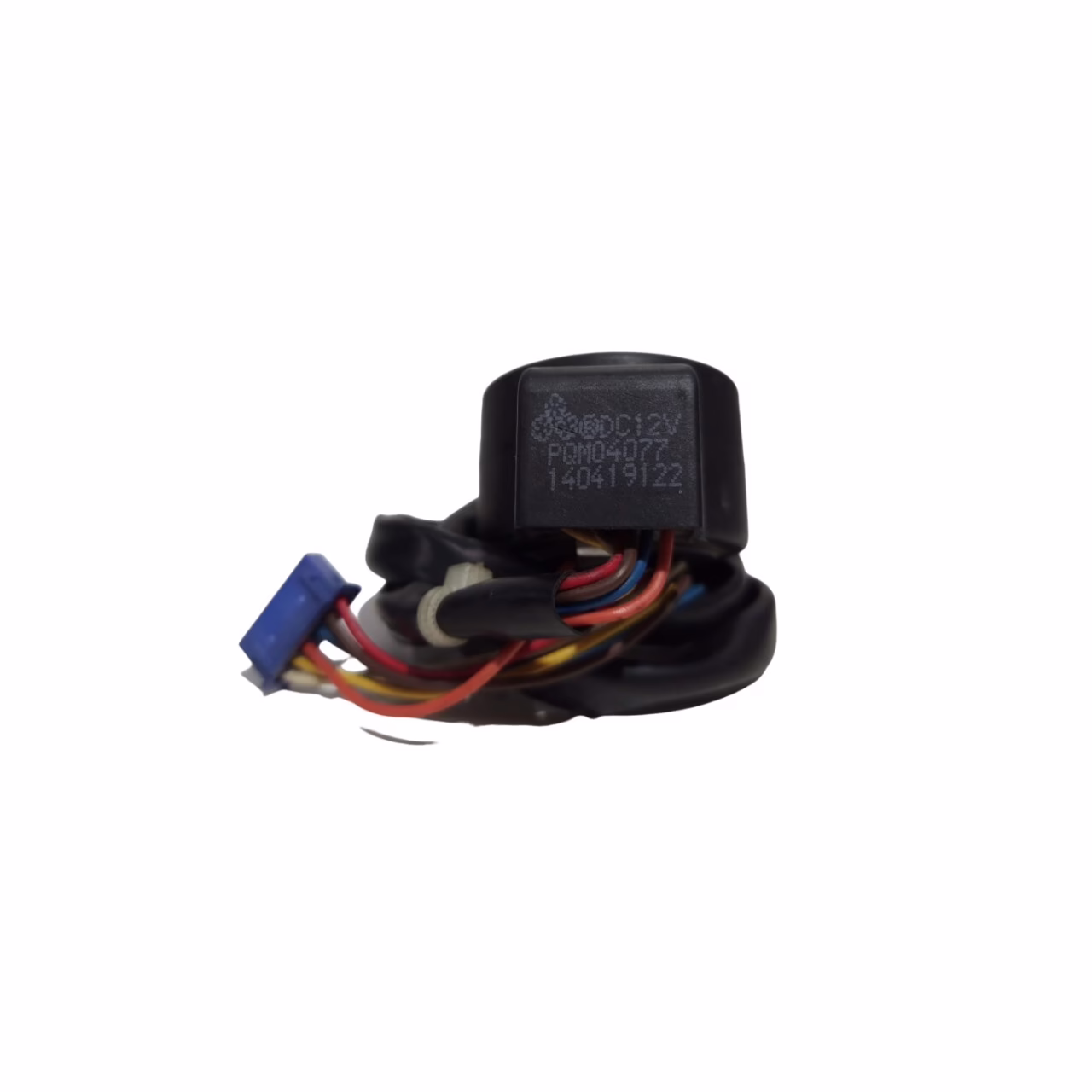

➔ BOBINA SOLENOIDE DA VÁLVULA DE EXPANSÃO ELETRÔNICA (PLUGUE TERMINAL VERMELHO)
Componente eletromecânico periférico de controle de fluxo (bobina atuadora da válvula de expansão eletrônica – EEV) desenvolvido para unidades condensadoras externas de sistemas de ar-condicionado de tecnologia Inverter e Multi-Split. Esta peça gera o campo magnético preciso necessário para acionar o motor de passo interno do corpo da válvula, controlando milimetricamente a abertura da agulha para regular a expansão e o fluxo de fluido refrigerante de acordo com a carga térmica exigida pela evaporadora.
Nota de Diagnóstico Técnico: Se a sua condensadora Inverter apresenta códigos de erro relacionados a falha de expansão, congelamento da linha de líquido, superaquecimento incorreto ou bloqueio por alta pressão logo após a partida, o problema costuma se dividir entre o travamento mecânico do corpo da válvula ou a queima/interrupção das bobinas internas desta solenoide.
📋 ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Genérica / Peça de Reposição
- Tipo de Peça: Bobina Atuadora da Válvula de Expansão Eletrônica (EEV)
- Código Técnico de Engenharia (Identificação de Fábrica): PQM10045
- Padrão de Conexão Física: Plugue conector plástico na cor vermelha (indicação nativa do barramento de sinal).
- Gama de Atendimento: Sistemas residenciais, comerciais leves e Multi-Split (18.000 a 42.000 BTUs).
- Condição do Produto: Peça Recondicionada. Componente que passou por criteriosa triagem técnica e teste em bancada eletrônica: foi validada a resistência ôhmica interna de todas as bobinas do motor de passo e a integridade de isolamento físico contra fuga de corrente, garantindo modulação precisa e 100% de funcionalidade elétrica.
- Segurança: Enviada com selo/lacre de garantia indelével (não remover).
- Garantia do Fornecedor: 90 dias
🔍 LEQUE DE COMPATIBILIDADE MAPEADO (SÉRIE CARRIER X-POWER & MULTI)
O diâmetro de encaixe no corpo da válvula, a pinagem do circuito e a cor do plugue deste atuador atendem à arquitetura de blocos elétricos das condensadoras externas da fabricante Carrier, sendo 100% compatível com os seguintes modelos:
| Tecnologia / Configuração do Sistema | Modelos de Condensadora Externa Homologados (Carrier) |
|---|---|
| 18.000 BTUs (Inverter Q/F) | • 38AEVQA18M5 (Série Carrier 3D Inverter – Quente/Frio) |
| 36.000 BTUs (Carrier X-Power) | • 38MBMA36M5 (Série Inverter Comercial) |
| 42.000 BTUs (Multi-Split Tri-Split) | • 38MBPA42M5 (Sistema Inverter Multi) |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME ANTES DO PEDIDO)
🛑 Lacre de Garantia e Cuidados de Roteamento: O produto acompanha uma etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma circunstância. Dobras acentuadas no chicote de fios, rasgos no isolamento protetor devido a atrito com tubulações de cobre vibratórias ou queima por infiltração de água no conector devido à falta de isolamento térmico adequado invalidarão a cobertura de 90 dias.
⚡ Alerta sobre o Travamento Mecânico do Corpo da Válvula: Se o corpo metálico interno da válvula de expansão instalado na tubulação estiver travado por oxidação, impurezas do óleo do compressor ou limalha de cobre, a substituição da bobina eletrônica **não solucionará o problema**. A bobina nova tentará rotacionar o mecanismo e poderá queimar por sobreaquecimento caso o eixo interno esteja bloqueado. Certifique-se de que a parte mecânica desliza livremente antes de acoplar a peça revisada.
📌 Conferência Obrigatória do Código e Cor do Plugue (Borne Vermelho): Em sistemas Multi-Split de alta capacidade (como o modelo 38MBPA42M5), existem múltiplos circuitos de expansão que utilizam bobinas dispostas lado a lado na placa, separadas rigorosamente por códigos e cores de plugues (Borne Vermelho, Borne Amarelo, Borne Azul, etc.) para identificar cada via. Certifique-se de que a bobina avariada que você deseja substituir utiliza de fábrica o plugue na **cor vermelha** e apresenta a codificação técnica **PQM10045**.
💡 DIFERENCIAIS DO COMPONENTE
Modulação Magnética Calibrada: Construída com enrolamentos de cobre de alta pureza elétrica, gerando a impedância ôhmica correta para responder com precisão aos pulsos digitais enviados pelo microprocessador da placa externa da condensadora.
Substituição Prática com Encaixe Rápido: Mantém o padrão dimensional geométrico de diâmetro interno para acoplamento sobre o pescoço da válvula mecânica e plugue macho de engate rápido, dispensando cortes de fios, emendas elétricas ou o uso de fitas isolantes no campo de manutenção.
Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
