SKU: IC5244

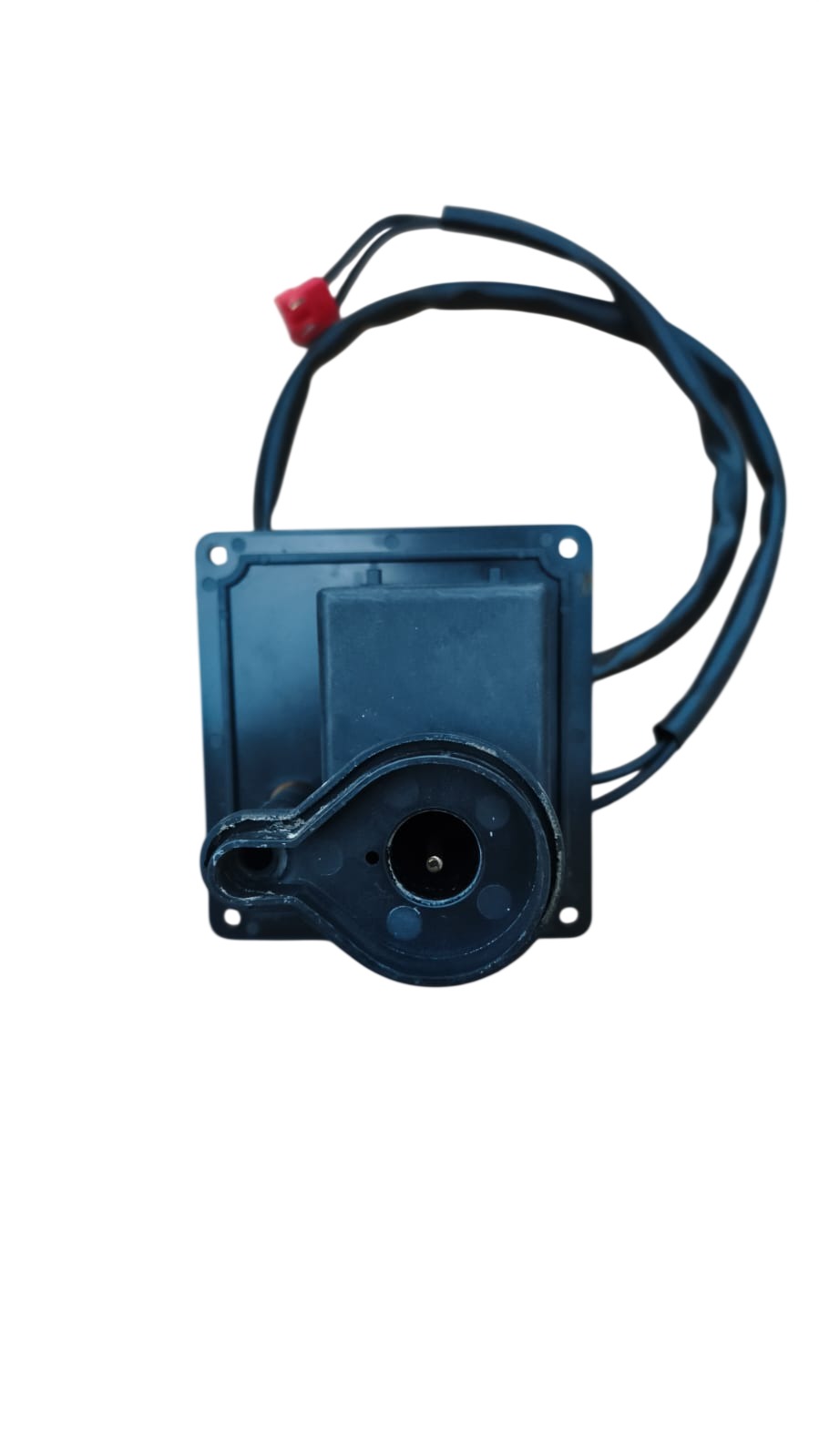

➔ BOBINA ELÉTRICA DA BOMBA DE DRENO PARA AR-CONDICIONADO PORTÁTIL COMPATÍVEL COM CONSUL 127V (MÓDULO DE INDUÇÃO SÉRIE DG13T3-09 / WSD-12)
Componente eletromagnético de indução e força motriz para escoamento de fluidos (estator/bobina elétrica isolada para eletrobomba de drenagem) desenvolvido sob os rigorosos padrões de engenharia da Dualgree. Este dispositivo atua acoplado ao corpo mecânico da bomba de dreno inferior, gerando o campo magnético cíclico necessário para rotacionar o chassi do rotor magnético, permitindo que o sistema expulse continuamente a água condensada acumulada na bandeja para fora do aparelho portátil.
⚙️ DETALHE TÉCNICO EXTREMAMENTE CRÍTICO (ESTE ITEM É APENAS A BOBINA): Técnico ou comprador, atenção mandatória! Este produto trata-se **EXCLUSIVAMENTE da Bobina Elétrica de indução (estator com fiação)**. NÃO acompanha o corpo plástico da bomba, o rotor magnético, as palhetas (reparo), nem a capa de vedação do reparo. É a solução exata e econômica de engenharia para reposição quando a bomba do seu aparelho parou de funcionar porque a bobina original queimou (abriu o filamento de cobre ou entrou em curto devido à sobrecarga de energia), mas toda a rampa da estrutura mecânica e hélice de plástico continuam intactas.
? ESPECIFICAÇÕES TÉCNICAS E DE ARQUITETURA MAGNÉTICA
- Marca na plataforma: Dualgree / Consul
- Tipo de Peça: Bobina Elétrica de Reposição para Eletrobomba de Drenagem (Dreno Interno)
- Modelo de Referência do Fabricante (Etiqueta): DG13T3-09
- Modelo da Bomba Mecânica Correspondente: WSD-12
- Especificações Elétricas de Operação Estrita:
- Tensão de Trabalho: 127V (Projetada exclusivamente para redes monofásicas de baixa tensão).
- Frequência de Operação: 50Hz
- Potência Elétrica Ativa: 5.5W
- Corrente Nominal de Trabalho: 0.12A
- Condição do Produto: Peça Recondicionada de Alta Qualidade. Componente elétrico original selecionado e testado minuciosamente em laboratório pela equipe Dualgree. Passou por testes estritos de continuidade do enrolamento de cobre, medição de resistência ôhmica da rampa de isolação e testes de campo magnético sob tensão nominal. Encontra-se com enrolamento 100% íntegro, livre de oxidações e pronto para montagem.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA PORTÁTIL CONSUL)
O dimensional do miolo metálico do estator (onde entra o rotor), o encaixe de fixação e as especificações elétricas desta bobina atendem estritamente ao seguinte equipamento portátil:
| Modelo do Ar-Condicionado Portátil Atendido | Especificações Técnicas e Lote de Projeto |
|---|---|
| Consul C1A12ABBNA | Aparelhos de Ar-Condicionado Portátil da fabricante Consul de 12.000 BTUs (Restrito estritamente a unidades de tensão **127V** que utilizam o conjunto de dreno DG13T3-09 / WSD-12). |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (DIAGNÓSTICO EXATO)
? Conferência Obrigatória do Modelo e Voltagem (127V): Muita atenção! A Consul produziu o modelo C1A12ABBNA em rampa de 220V que utiliza a bomba modelo DG13T3-08 de 8W. **Esta bobina do anúncio é estritamente a versão de 127V (DG13T3-09 de 5.5W). Não compre para aparelhos 220V**, pois a bobina queimará instantaneamente no momento da ligação elétrica devido à sobretensão na bobina de cobre.
⚡ Certifique-se de que a Parte Mecânica Não Está Travada: Antes de efetuar a substituição, desmonte a sua bomba antiga e verifique se o rotor interno gira livremente com os dedos e se as palhetas plásticas não estão quebradas ou entupidas com lodo/sujeira. **Se a parte mecânica ou o reparo estiverem travados por sujeira da água, a bobina nova irá superaquecer e queimar novamente em poucos minutos de uso**, pois o motor não conseguirá girar.
⚙️ Lacre de Segurança e Restrições de Montagem: O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Cortar ou realizar emendas manuais precárias nos fios de cobre originais sem a devida isolação estanque, ou golpear o núcleo metálico do estator com ferramentas pesadas para forçar o encaixe no copo de plástico invalidarão por completo a cobertura técnica de 90 dias.
? DIFERENCIAIS DA REPOSIÇÃO DE INDUÇÃO DUALGREE
Isolamento Dielétrico Homologado: A triagem em bancada laboratorial assegura que o verniz isolante dos fios de cobre internos não possua microfissuras, bloqueando fugas de corrente para a água e protegendo a placa principal contra curtos-circuitos de retorno.
Solução Sustentável e Econômica: Evita o descarte e o custo elevado de uma bomba de drenagem completa nova quando apenas a rampa de acionamento elétrico do estator sofreu a avaria, mantendo a originalidade do chassi do aparelho.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
