SKU: IC1536

➔ CHICOTE DE COMANDO ELÉTRICO DO PAINEL DISPLAY RECEPTOR (SISTEMAS CASSETE K7 / PISO TETO FUJITSU INVERTER)

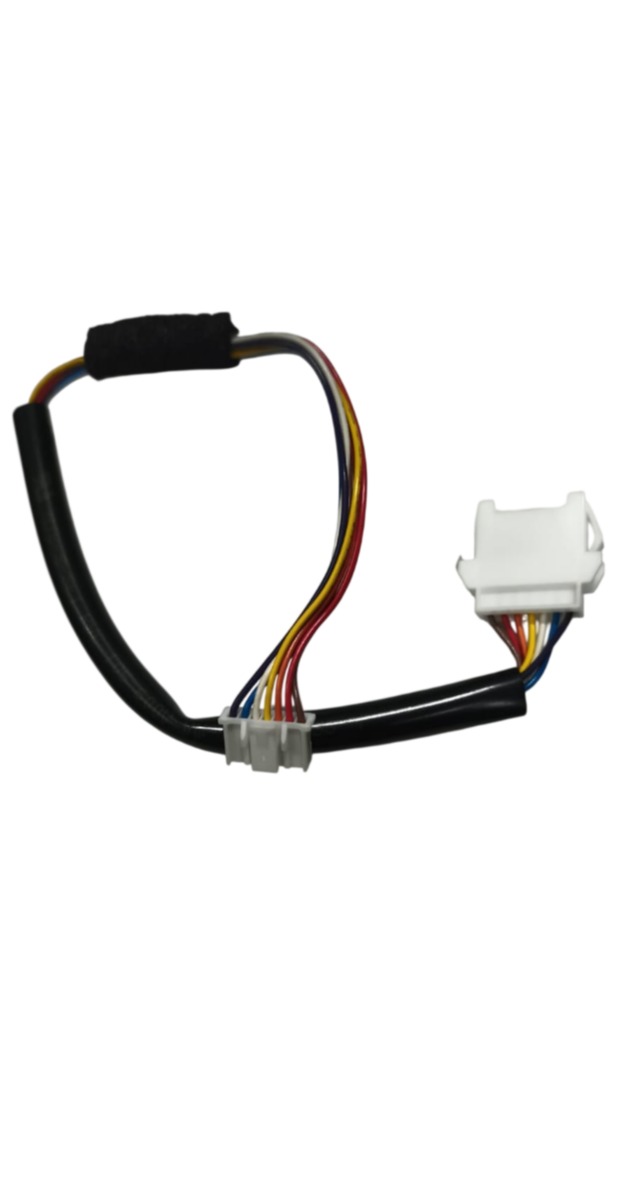

Componente eletrocondutor de alta precisão para transmissão de dados e sinal lógico (chicote multifios flat-cable de comunicação interna) desenvolvido especificamente para unidades evaporadoras industriais e comerciais de grande porte das linhas Cassete (K7) e Piso Teto da fabricante Fujitsu General. Este cabo estruturado realiza a ponte eletrônica estanque entre a placa controladora principal da máquina e a placa menor do display receptor frontal, conduzindo os pulsos de infravermelho do controle remoto, os dados de leitura do sensor receptor e alimentando os LEDs indicadores de operação, timer e códigos de falhas do chassi.

Nota de Manutenção Técnica: Em sistemas Cassete e Piso Teto, o cabo do display fica localizado próximo ao conjunto da grelha plástica e da bandeja de condensado. Por ser um componente tracionado constantemente durante rotinas de higienização profunda, manutenção da bomba de dreno ou abertura para limpeza dos filtros de ar, as vias internas de cobre sofrem fadiga mecânica cíclica, partindo ou oxidando nos pinos dos conectores. Se a sua evaporadora Fujitsu gela e responde via controle central, mas o display frontal da grelha parou de acender, pisca confuso ou não recebe comandos do controle sem fio, o cabo do display costuma estar avariado.

? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA

• Marca na plataforma: Peça de Reposição / Original Fujitsu
• Tipo de Peça: Cabo de Comunicação / Chicote Elétrico do Painel Display Frontal
• Código Técnico da Peça (Part Number Original): 9707450019
• Dimensão Linear de Fábrica: 30 cm de comprimento de cabo (Extensão calibrada originalmente para o layout interno do chassi).
• Configuração de Conectores: Equipado em suas extremidades com plugues modulares de engate rápido e travas de pressão nativas Fujitsu, assegurando encaixe firme imune a vibrações das turbinas.
• Homologação de Aplicação em Placa:
  • Desenvolvido para acoplamento na Placa Display de Código: 707371024 (Modelo de Engenharia: K06AG-0700HSE-D0).
• Condição do Produto: Peça Nova (Fiação isolada com rampa de proteção contra umidade, pinos desoxidados de fábrica e pronta para instalação imediata).
• Garantia do Fornecedor: 90 dias

? LEQUE DE COMPATIBILIDADE MAPEADO (LINHA COMERCIAL FUJITSU)

O comprimento linear exato de 30cm, o layout de vias e o dimensional físico dos plugues plásticos deste chicote atendem estritamente à fiação dos seguintes equipamentos:

### ? Unidades Evaporadoras Cassete K7 e Piso Teto: * AUBA24LBL * AUBA30LCL * AUBA36LCL * AUBA45LCL * AUBA54LCL * AUBF18LAL ### ? Grelhas e Painéis Frontais Homologados: * UTG-UFYB-W * UTG-UGBA-W

⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME OS DETALHES DE PROJETO)

? Conferência Obrigatória do Part Number (9707450019): A montadora Fujitsu possui diversas gerações de aparelhos Cassete K7 e Piso Teto de capacidades idênticas (Eco, Inverter de alta eficiência, etc.) que utilizam modelos de grelhas visualmente parecidos. No entanto, o comprimento do cabo do display e a quantidade de pinos mudam drasticamente entre as famílias de placas (existindo cabos de 30cm, 45cm, 60cm e com pinagens diferentes). **Antes de fechar a compra, confirme se o código gravado na etiqueta do seu cabo antigo é o 9707450019 e certifique-se de que a sua placa display seja o modelo K06AG-0700HSE-D0**, evitando erros de compatibilidade técnica.

⚡ Lacre de Garantia e Cuidados de Manuseio: O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Realizar emendas, cortes manuais na fiação para tentar esticá-la, forçar o conector invertido quebrando os pinos da placa ou esmagar o cabo contra as travas de aço do chassi metálico invalidarão por completo a cobertura de 90 dias.

⚙️ Isolamento e Passagem do Chicote: Ao instalar o cabo novo, passe-o rigorosamente pelas canaletas plásticas e presilhas protetoras originais do gabinete. **Nunca deixe o chicote esticado demais ou encostado diretamente na tubulação de cobre da serpentina ou na carcaça da bomba de dreno**, prevenindo que o atrito por vibração rompa as vias ou que respingos de umidade causem curtos-circuitos no barramento lógico da placa.

? DIFERENCIAIS DO COMPONENTE

Comunicação Digital Sem Interferências: Chicote estruturado com condutores calibrados em laboratório industrial que eliminam ruídos de indução eletromagnética dos motores, garantindo que o display frontal receba comandos em tempo real sem travamentos.

Restauração Padrão Plug-and-Play: Peça original que preserva o layout exato exigido pela montadora, permitindo um reparo limpo, rápido e seguro por simples conexões sob pressão, eliminando soldas ou adaptações em campo.

Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
