Capacitor Conjugado Duplo 30 + 1,5 MFD 380 VAC para Ar-Condicionado DG169
O capacitor duplo conjugado a óleo de 30 µF + 1,5 µF x 380 VAC (Dual Run Capacitor) é um componente elétrico de auxílio de partida e marcha contínua distribuído pela Dualgree. Projetado para unificar dois circuitos em um único invólucro blindado, desempenha a função técnica essencial de fornecer a defasagem de fase e o conjugado constantes necessários para o funcionamento estável do compressor hermético (polo HERM) e do motor ventilador externo (polo FAN), garantindo torque equilibrado, eficiência energética e proteção contra sobreaquecimento das bobinas.

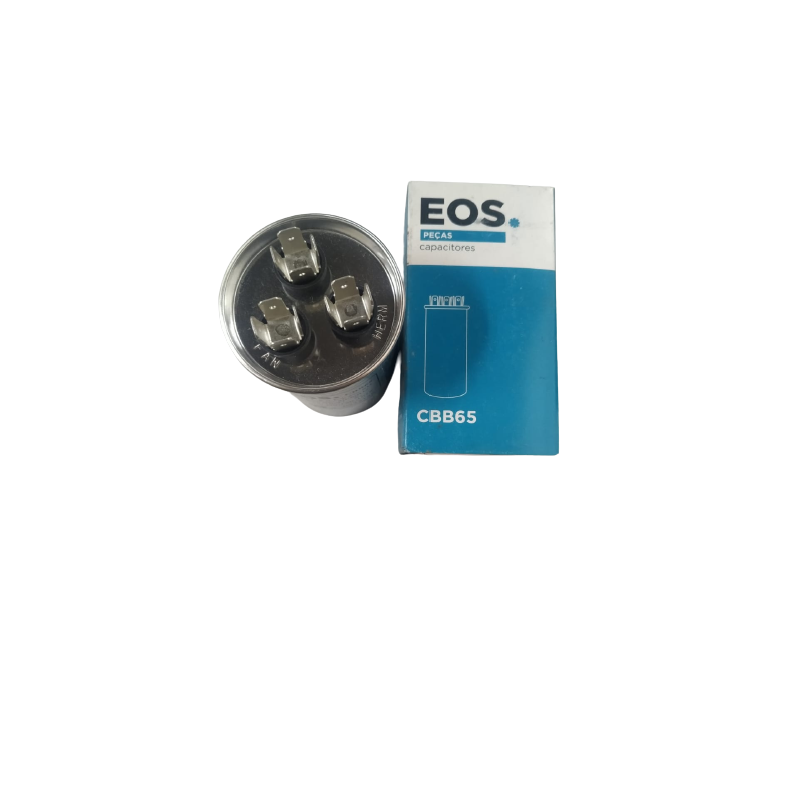

Especificação de Produto Novo: Componente elétrico comercializado na condição de peça 100% nova. Fabricado com filme de polipropileno metalizado auto-regenerativo encapsulado em caneca metálica de alumínio e selado a óleo dielétrico, contando com terminal comum (C) e saídas independentes marcadas para o compressor (HERM) e ventilador (FAN).
Especificações Técnicas
- SKU da Loja: DG169
- Tipo de Peça: Capacitor Duplo Conjugado a Óleo
- Capacitância Nominal: 30 µF + 1,5 µF (30 MFD + 1,5 MFD) ± 5%
- Tensão Nominal de Isolação: 380 VAC (Compatível com sistemas 220V e 380V)
- Configuração de Terminais: Comum / Neutro (C) + Compressor (HERM) + Ventilador (FAN)
- Frequência de Trabalho: 50 / 60 Hz
- Construção Interna: Filme de Polipropileno Metalizado com óleo dielétrico e carcaça blindada de alumínio
- Condição: Peça 100% Nova
- Garantia: 90 dias contra defeitos de fabricação
Aplicações Homologadas e Compatibilidade
- Sistemas Split e Janela: Unidades condensadoras de Ar-Condicionado Split e aparelhos de Janela (ACJ) cujos circuitos elétricos demandem capacitor conjugado de 30 MFD para o compressor e 1,5 MFD para o motor ventilador sob tensão de até 380 VAC.
Diretrizes Técnicas de Instalação e Validação
Conferência Obrigatória das Capacitâncias (30 + 1,5 µF): O capacitor de reposição deve respeitar rigorosamente as capacitâncias em microfarads exigidas pelo fabricante do equipamento (neste modelo: 30 µF no circuito HERM e 1,5 µF no circuito FAN). A tensão de 380 VAC indica o teto de isolação do dielétrico, operando com total segurança tanto em redes de 220V quanto em redes de 380V.
Procedimento Seguro de Conexão dos Bornes: Desligue o disjuntor de alimentação e descarregue o capacitor antigo antes do manuseio. Conecte a fase comum da rede no borne C (Comum), o cabo de partida do compressor no borne HERM (30 µF) e o cabo do motor ventilador no borne FAN (1,5 µF). Assegure-se de que os conectores Faston estejam ajustados com firmeza para evitar faíscas ou aquecimento nos terminais.
Lacre de Garantia: O componente é enviado identificado com selo de segurança da loja. A garantia legal de 90 dias cobre falhas internas de isolamento do dielétrico, não cobrindo estufamento por sobretensão acima de 380V, inversão entre os polos HERM/FAN ou terminais danificados por força excessiva na montagem.
Marcas e modelos de terceiros são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
