SKU: IC4283

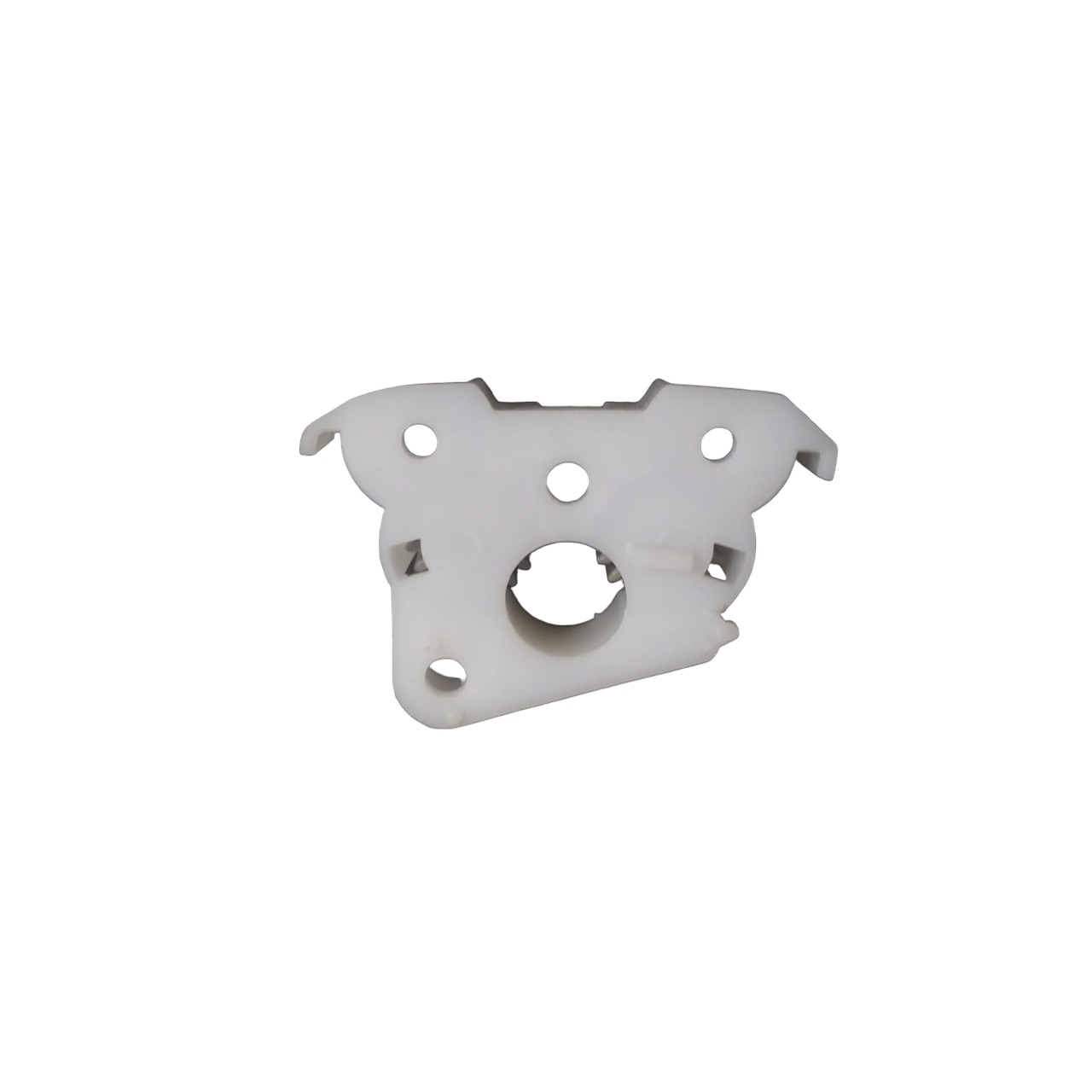

➔ MECANISMO DA ALETA FUJITSU INVERTER PARA EVAPORADORA SÉRIE ASBA — ARTICULAÇÃO DAS ALETAS SUPERIOR U / INFERIOR Z (SKU DE CONTROLE: IC4283)
O mecanismo da aleta Fujitsu é um componente mecânico articulador de alta precisão (conjunto de braços de arraste e guias do flap) desenvolvido sob as rigorosas especificações de projeto da Fujitsu e distribuído pela Dualgree. Este dispositivo é montado diretamente nas laterais da carcaça plástica da evaporadora (unidade interna) da série ASBA de 9.000 e 12.000 BTUs, sendo o responsável direto por transmitir o movimento mecânico sincronizado que abre, fecha e direciona o fluxo de ar no ambiente.
⚙️ DETALHE TÉCNICO DE CONSTRUÇÃO E MONTAGEM (SEM ENGRENAGEM CENTRAL): Este mecanismo da aleta Fujitsu realiza especificamente a articulação das duas aletas do aparelho — sendo a **aleta superior modelo U** e a **aleta inferior modelo Z**. Atenção: este conjunto NÃO acompanha a engrenagem branca central de redução do motor de passo. Trata-se do conjunto de braços mecânicos laterais de arraste. O técnico deve reaproveitar a engrenagem central original que já está no motor de passo da máquina ou adquiri-la separadamente se estiver quebrada.
? QUANDO SUBSTITUIR ESTA PEÇA: Com o acúmulo de poeira e o ressecamento natural do plástico causado pelo fluxo contínuo de ar gelado, as travas e pinos das hastes do mecanismo da aleta Fujitsu tendem a trincar ou quebrar. Quando isso ocorre, mesmo que o motor de passo funcione perfeitamente, as aletas ficam soltas, caídas, desalinhadas ou não abrem completamente. A troca deste conjunto de articulação devolve o movimento suave e o fechamento hermético de fábrica à evaporadora.
? ESPECIFICAÇÕES TÉCNICAS E DE MATERIAL
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Mecanismo da Aleta Fujitsu (Conjunto Articulador de Arraste Lateral para Flaps)
- SKU de Controle Interno: IC4283
- Configuração de Movimentação: Projetado para tracionar a Aleta Superior (U) e a Aleta Inferior (Z) simultaneamente
- Composição do Kit: Hastes plásticas de articulação lateral (não acompanha engrenagem branca central)
- Condição do Produto: Recondicionada. Componente de reposição original com encaixe perfeito e livre de rebarbas.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA FUJITSU SÉRIE ASBA 9K E 12K)
As furações de encaixe no chassi, o curso de abertura das hastes e o diâmetro dos pinos deste mecanismo da aleta Fujitsu atendem estritamente às seguintes unidades evaporadoras High Wall (modelos informados sem cortes):
| Modelos de Evaporadoras Atendidos (Sem Cortes) | Capacidade e Ciclo de Trabalho |
|---|---|
| • ASBA09JGC • ASBA09LGC |
Unidades Evaporadoras (Unidade Interna) Fujitsu Inverter de 9.000 BTUs — Série ASBA. |
| • ASBA12JGC • ASBA12LGC |
Unidades Evaporadoras (Unidade Interna) Fujitsu Inverter de 12.000 BTUs — Série ASBA. |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Visual Obrigatória do Desenho Técnico: A Fujitsu possui diferentes formatos de braços articuladores de aletas que variam de acordo com a série do equipamento (ASBA, ASBG, etc.). **Este modelo IC4283 é exclusivo para a Série ASBA de 9k e 12k**. Compare minuciosamente o desenho das hastes plásticas antigas do seu aparelho com as imagens reais do nosso anúncio para certificar-se de que é a peça correta antes de realizar a compra.
⚡ Lacre de Segurança e Limites de Garantia: O produto é enviado com etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Tentativas de lixar, cortar ou forçar encaixes em modelos não compatíveis que resultem na quebra dos pinos plásticos ou deformação das hastes anularão a garantia técnica de 90 dias.
⚙️ Modo Correto de Montagem (Dica de Bancada): Durante a instalação do mecanismo da aleta Fujitsu, limpe completamente as calhas e os guias laterais da evaporadora para eliminar poeira, lodo ou resíduos secos. **Encaixe as hastes com suavidade, sem aplicar força excessiva sobre os pinos. Se a aleta superior U ou a inferior Z estiverem empenadas ou fora do trilho guia lateral, o mecanismo trabalhará sob estresse mecânico extremo, quebrando os pinos de arraste novamente**.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Deslizamento Suave de Fábrica: Sendo um componente com dimensional original de engenharia, este mecanismo da aleta Fujitsu garante que as aletas se movimentem sem ruídos de atrito plástico (“nhec-nhec”) e fechem de forma totalmente vedada quando o ar-condicionado for desligado.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
