SKU: IC1059

➔ MOTOR DE PASSO (STEP MOTOR / VANE MOTOR LEILI) DE DRIVE E DIRECIONAMENTO DA ALETA DEFLETORA DE AR DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT SAMSUNG INVERTER, WINDFREE E DVM 9.000 E 12.000 BTUs — PEÇA RECONDICIONADA DE ALTA QUALIDADE (SKU DE CONTROLE: IC1059 / CÓDIGO DA PEÇA: DB31-00371C / CÓDIGO RELACIONADO: DB3100371C / ETIQUETA: 24BYJ48-1422 / TENSÃO: 12V DC / ESPECIFICAÇÃO TÉCNICA: CABO LONGO DE 35cm COM CONECTOR PEQUENO DIRETO PARA A PLACA SEM EMENDAS / CONDUTORES DE 5 FIOS: ROSA, AMARELO, VERMELHO, AZUL E LARANJA / APLICAÇÃO TÉCNICA: ACIONAMENTO E SWING MÓVEL DA ALETA DE DIRECIONAMENTO DE AR)

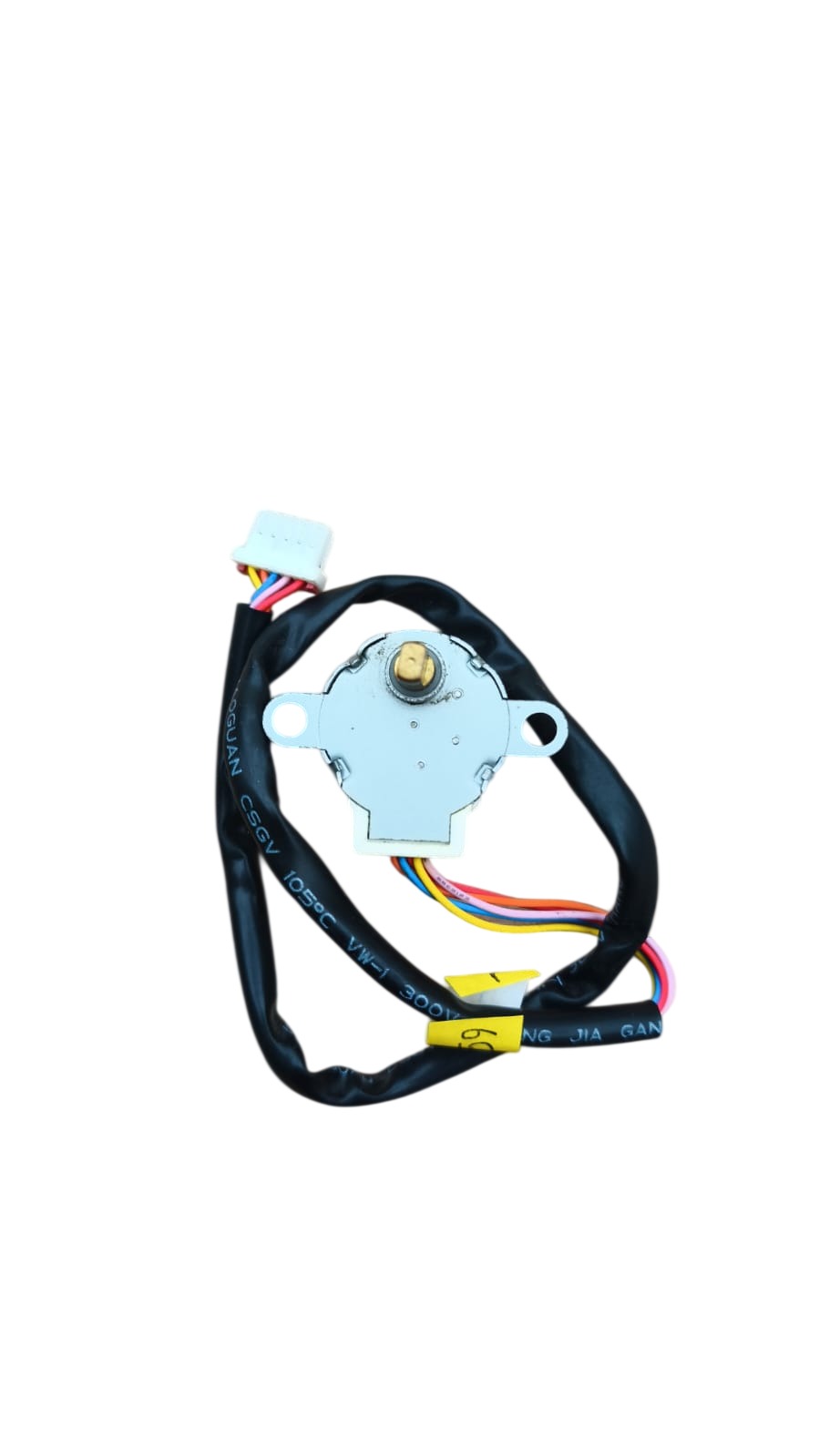

O motor da aleta evaporadora Samsung DB31-00371C IC1059 (motor elétrico de passo microprocessado 12V DC Leili Changzhou para movimentação e oscilação da aleta defletora / Indoor Louver Vane Step Motor Assembly) é um atuador eletromecânico de posicionamento angular de alta precisão distribuído pela Dualgree. Primeiramente, este motor de passo fica instalado no suporte lateral do gabinete da unidade interna (evaporadora) de equipamentos Split Samsung Inverter, WindFree e DVM VRF nas capacidades de 9.000 e 12.000 BTUs. Desse modo, sua função vital é responder aos impulsos elétricos da placa mãe para movimentar a aleta direcionadora de ar (vane/louver), permitindo o ajuste fixo do fluxo de ar ou o modo de varredura automática (swing).

⚙️ ESPECIFICAÇÃO DE PRODUTO RECONDICIONADO DE ALTA QUALIDADE (CABO LONGO 35cm E BORNE PEQUENO SEM EMENDA): Este componente eletromecânico é comercializado na condição de **PEÇA RECONDICIONADA DE ALTA QUALIDADE**. Retirado de equipamento original em pleno funcionamento, passou por criteriosa revisão técnica de engrenagens internas, medição de resistência das bobinas e testes de torque e rotação em bancada pela equipe da Dualgree. **CARACTERÍSTICAS TÉCNICAS EXCLUSIVAS:** Apresenta **chicote de cabo longo com 35cm de comprimento sem emendas**, **borne conector elétrico formato pequeno de 5 vias que vai direto na placa mãe** (fiação nas cores rosa, amarelo, vermelho, azul e laranja), tensão **12V DC**, rotação **1/47rpm (100PPS)** e gravação na etiqueta **24BYJ48-1422 (Fabricante Leili Changzhou)**. Responde pelo **Código oficial de peça DB31-00371C** (DB3100371C). Trata-se da escolha exata e mais segura para restaurar a oscilação de ar do seu ar-condicionado.

? ATENÇÃO TÉCNICA DE ENGENHARIA (CONFERÊNCIA DO CABO DE 35cm, BORNE PEQUENO E CÓDIGO DB31-00371C): **ALERTA IMPORTANTE ANTES DE COMPRAR:** Os motores de passo das evaporadoras Samsung possuem variações cruciais quanto ao comprimento do cabo, tamanho do plugue e modelo. Desmonte a carenagem lateral da sua evaporadora e verifique se o modelo impresso na etiqueta do motor é **DB31-00371C** (ou **24BYJ48-1422**), se o cabo possui **aproximadamente 35cm (longo)**, se a fiação é formada pelas cores rosa, amarelo, vermelho, azul e laranja, e se o borne plástico conector é do formato **pequeno**. Confirme se a sua máquina é da capacidade de **9.000 ou 12.000 BTUs**.

? SOLUÇÃO PARA ALETA TRAVADA, MOTOR ESTALANDO E FALHA NO MODO SWING: Se a aleta direcionadora do seu ar-condicionado Samsung Inverter ou WindFree parou de se movimentar, se o motor emite estalos mecânicos ao tentar abrir/fechar ou se perdeu o ponto de posicionamento, a substituição por este motor de passo recondicionado testado resolve o problema imediatamente.

? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA

• Marca na plataforma: Dualgree
• Fabricante do Equipamento: Compatível com Samsung (Fabricante do componente: Leili Changzhou China)
• Tipo de Peça: Motor Step Aleta Evaporadora Samsung DB31-00371C Cabo 35cm (Motor de Passo da Aleta Defletora Vane)
• SKU de Controle Interno: IC1059
• Código da Peça / Part Number: DB31-00371C (DB3100371C)
• Código Gravado na Etiqueta: 24BYJ48-1422
• Tensão e Especificação Elétrica: 12V DC / 100PPS / 1/47rpm (1-2 Phase)
• Diferenciais Construtivos: Chicote de Cabo Longo (35cm sem emenda) e Borne Conector Pequeno de 5 Vias (Rosa, Amarelo, Vermelho, Azul e Laranja)
• Função Principal: Promover o acionamento mecânico angular e oscilação contínua (swing) da aleta de ar da evaporadora
• Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split High Wall Samsung Inverter, WindFree e DVM (9.000 e 12.000 BTUs)
• Condição do Produto: Peça RECONDICIONADA de Alta Qualidade (Testada em bancada, engrenagens e bobinas 100% operacionais)
• Garantia do Fornecedor: 90 dias para defeitos de fabricação

? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHAS SAMSUNG SPLIT INVERTER, WINDFREE E DVM VRF)

De fato, o passo das engrenagens, o conector pequeno e o comprimento do cabo longo de 35cm do código `DB31-00371C` / `24BYJ48-1422` deste motor de passo Samsung IC1059 atendem perfeitamente aos seguintes modelos completos de ar-condicionado (modelos informados sem cortes):

⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)

? Conferência Obrigatória do Cabo Longo (35cm), Borne Pequeno e Código: Retire o motor avariado da sua evaporadora de 9k ou 12k BTUs. Confirme se o código impresso na etiqueta do motor é **DB31-00371C** ou **24BYJ48-1422**, se o cabo de fiação mede **cerca de 35cm**, se as cores dos 5 fios são rosa, amarelo, vermelho, azul e laranja, e se o plugue conector é do padrão **pequeno** que encaixa direto na placa.

⚡ Lacre de Segurança e Alerta de Perda de Garantia: Enviamos a peça recondicionada testada e identificada com nosso selo de garantia. Não remova a etiqueta de garantia sob nenhuma hipótese. Tentar girar o eixo de metal manualmente com alicate (o que quebra os dentes de plástico internos), forçar o encaixe no acoplamento plástico da aleta ou cortar a fiação anularão a garantia legal de 90 dias.

⚙️ Cuidados ao Instalar o Motor no Suporte (Dica do Técnico): Desligue o disjuntor do ar-condicionado antes da manutenção. Alinhe o chanfro da ponta do eixo de metal do motor exatamente com o rebaixo do acoplamento da aleta. Encaixe o borne pequeno no conector da placa até ouvir o estalo e parafuse a carcaça sem apertar excessivamente para não trincar as orelhas plásticas de fixação.

? DIFERENCIAIS DUALGREE

Inspeção em Bancada e Movimento Suave: Distribuído pela Dualgree, este motor de passo recondicionado passa por criteriosos testes de rotação e torque em bancada técnica, garantindo movimentação precisa, silenciosa e sem travamentos para a aleta do seu ar-condicionado Samsung de 9k a 12k BTUs.

Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
