SKU: IC3116

➔ MOTOR DE PASSO (STEP MOTOR / VANE MOTOR) DE DRIVE E DIRECIONAMENTO DA ALETA DEFLETORA DE AR DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT SAMSUNG 9.000, 12.000 E 18.000 BTUs (CONVENCIONAL, MAX PLUS, BORACAY E SMART INVERTER) — PEÇA NOVA DE ALTA QUALIDADE (SKU DE CONTROLE: IC3116 / CÓDIGO EQUIVALENTE: DG1675 / CÓDIGO DA PEÇA: DB31-00371A / CÓDIGO RELACIONADO: DB3100371A / ESPECIFICAÇÃO DE ENGENHARIA: PM24 / 24BYJ48 12V DC / CONDUTORES DE 5 FIOS: ROSA, AMARELO, VERMELHO, AZUL E LARANJA / APLICAÇÃO TÉCNICA: ACIONAMENTO E SWING MÓVEL DA ALETA DE DIRECIONAMENTO DE AR)

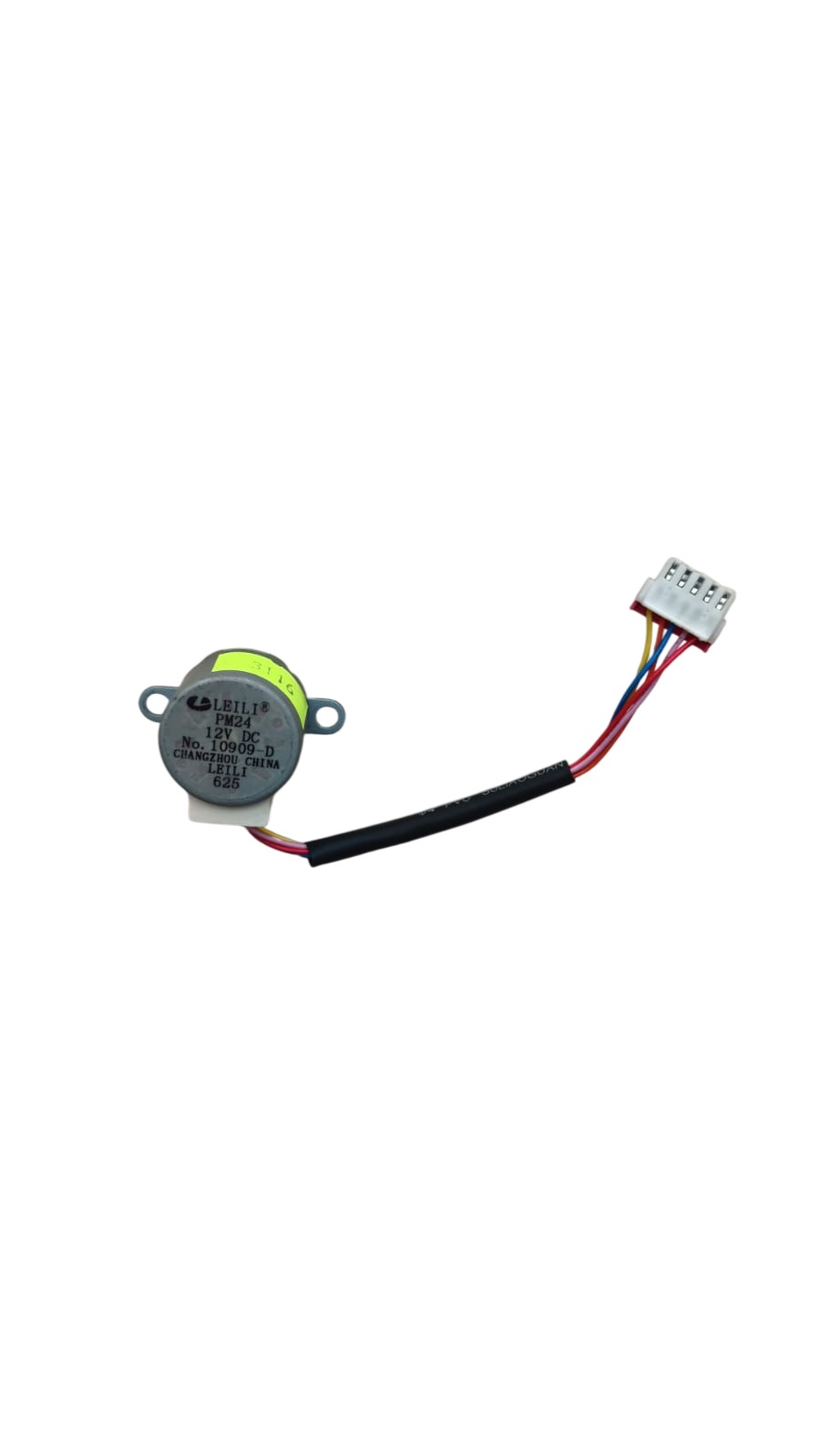

O motor step da aleta evaporadora Samsung DB31-00371A IC3116 (motor elétrico de passo microprocessado 12V DC para movimentação e oscilação da aleta defletora / Indoor Louver Vane Step Motor Assembly) é um atuador eletromecânico de posicionamento angular de alta precisão distribuído pela Dualgree. Primeiramente, este motor de passo fica instalado no suporte lateral do gabinete da unidade interna (evaporadora) de equipamentos Split Samsung nas capacidades de 9.000, 12.000 e 18.000 BTUs. Desse modo, sua função vital é responder aos pulsos de controle da placa mãe para movimentar a aleta direcionadora de ar (louver/vane), viabilizando tanto a fixação do direcionamento quanto o modo automático de oscilação contínua (swing).

⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO DE ALTA QUALIDADE: Este componente eletromecânico é comercializado na condição de **PEÇA 100% NOVA**. Desenvolvido com bobinas reforçadas e engrenagens de polímero de baixo desgaste, opera em **12V DC** com chicote de **5 condutores nas cores rosa, amarelo, vermelho, azul e laranja**. **AVISO TÉCNICO DE FORNECIMENTO:** Trabalhamos com os dois fabricantes homologados de linha de montagem (**modelos PM24 e 24BYJ48**), ambos com especificações elétricas e mecânicas 100% equivalentes, sendo enviado conforme disponibilidade em estoque. Responde pelo **Código oficial Samsung DB31-00371A** (DB3100371A / controle interno equivalente **DG1675**). Trata-se da escolha exata e mais segura para restaurar o swing do seu ar-condicionado.

? ATENÇÃO TÉCNICA DE ENGENHARIA E CONFERÊNCIA DO CÓDIGO DB31-00371A: **ALERTA IMPORTANTE ANTES DE COMPRAR:** As evaporadoras Samsung utilizam motores de passo com variações de comprimento de chicote, tamanho de plugue e tensão operacional. Desmonte a lateral da carenagem da sua evaporadora e verifique se o modelo gravado no corpo do motor com defeito é **DB31-00371A**, **PM24** ou **24BYJ48 (12V DC)** e confirme se o modelo do seu aparelho consta no leque de compatibilidade homologado.

? SOLUÇÃO PARA ALETA TRAVADA, MOTOR ESTALANDO E FALHA NO MODO SWING: Se a aleta de ventilação do seu ar-condicionado Samsung parou de abrir, se o motor emite estalos mecânicos ao ser ligado ou se perdeu o alcance de posicionamento angular, a substituição por este motor de passo novo restabelece o direcionamento perfeito do fluxo de ar.

? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA

• Marca na plataforma: Dualgree
• Fabricante do Equipamento: Compatível com Samsung (Linhas de montagem PM24 / 24BYJ48 Leili Changzhou)
• Tipo de Peça: Motor Step Aleta Evaporadora Samsung DB31-00371A 12V (Motor de Passo da Aleta Defletora Vane)
• SKU de Controle Interno: IC3116 (Equivalente ao código interno DG1675)
• Código da Peça / Part Number: DB31-00371A (DB3100371A)
• Códigos de Molde / Engenharia: PM24 | 24BYJ48 (Envio conforme disponibilidade em estoque, 100% intercambiáveis)
• Alimentação Elétrica e Tensão: 12V DC (Corrente Contínua)
• Configuração da Fiação (5 Vias): Condutores nas cores Rosa, Amarelo, Vermelho, Azul e Laranja
• Função Principal: Promover o acionamento mecânico angular e oscilação contínua (swing) da aleta de ar da evaporadora
• Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split High Wall Samsung (9.000, 12.000 e 18.000 BTUs)
• Condição do Produto: Peça 100% NOVA de Alta Qualidade
• Garantia do Fornecedor: 90 dias para defeitos de fabricação

? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHAS SAMSUNG SPLIT HIGH WALL 9k, 12k E 18k BTUs)

De fato, o torque do rotor, a disposição dos 5 fios condutores e as orelhas de fixação do código `DB31-00371A` deste motor de passo Samsung IC3116 atendem perfeitamente aos seguintes modelos completos de ar-condicionado (modelos informados sem cortes):

⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)

? Conferência Obrigatória do Part Number DB31-00371A e Plugue: Retire o motor com defeito do painel da evaporadora. Verifique se o part number é **DB31-00371A** (ou modelos de engenharia **PM24 / 24BYJ48**), confira a presença dos 5 fios coloridos e certifique-se de que o modelo da sua máquina consta no quadro de compatibilidade.

⚡ Lacre de Segurança e Alerta de Perda de Garantia: Enviamos a peça nova testada e identificada com nosso selo de garantia. Não remova a etiqueta de garantia sob nenhuma hipótese. Forçar o giro manual do eixo com alicate (o que quebra as microengrenagens plásticas internas), romper o plugue original ou realizar ligações em voltagem incompatível anularão a garantia legal de 90 dias.

⚙️ Cuidados ao Instalar o Motor no Suporte (Dica do Técnico): Desligue o disjuntor geral antes de manusear a evaporadora. Alinhe o chanfro plano do eixo metálico com a cavidade da bucha da aleta defletora e parafuse a carcaça sem aplicar torque excessivo para não trincar os olhais plásticos de fixação.

? DIFERENCIAIS DUALGREE

Movimento Fluido e Silencioso: Distribuído pela Dualgree, este motor de passo novo entrega acionamento preciso e silencioso para as aletas, restabelecendo a distribuição homogênea de ar e o controle total do modo swing no seu ar-condicionado Samsung de 9k a 18k BTUs.

Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
