SKU: IC1347
➔ PINO ADAPTADOR DA ALETA VANE DEFLETORA DE AR DE CONEXÃO AO MOTOR DE PASSO STEP DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT ELGIN E AGRATTO (SKU DE CONTROLE: IC1347 / ATENÇÃO: ENCAIXE SEXTAVADO HEXÁGONO DE 10MM)

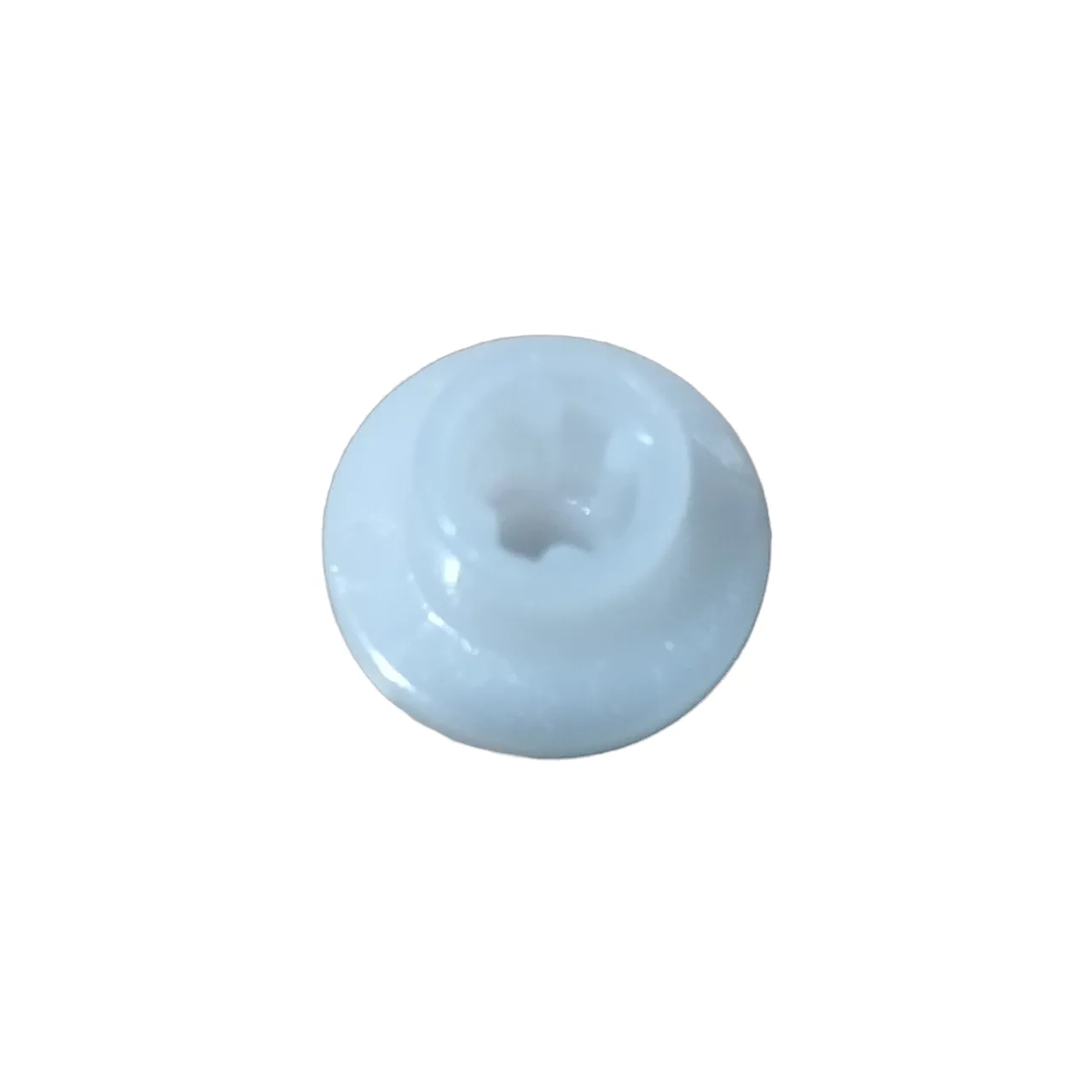

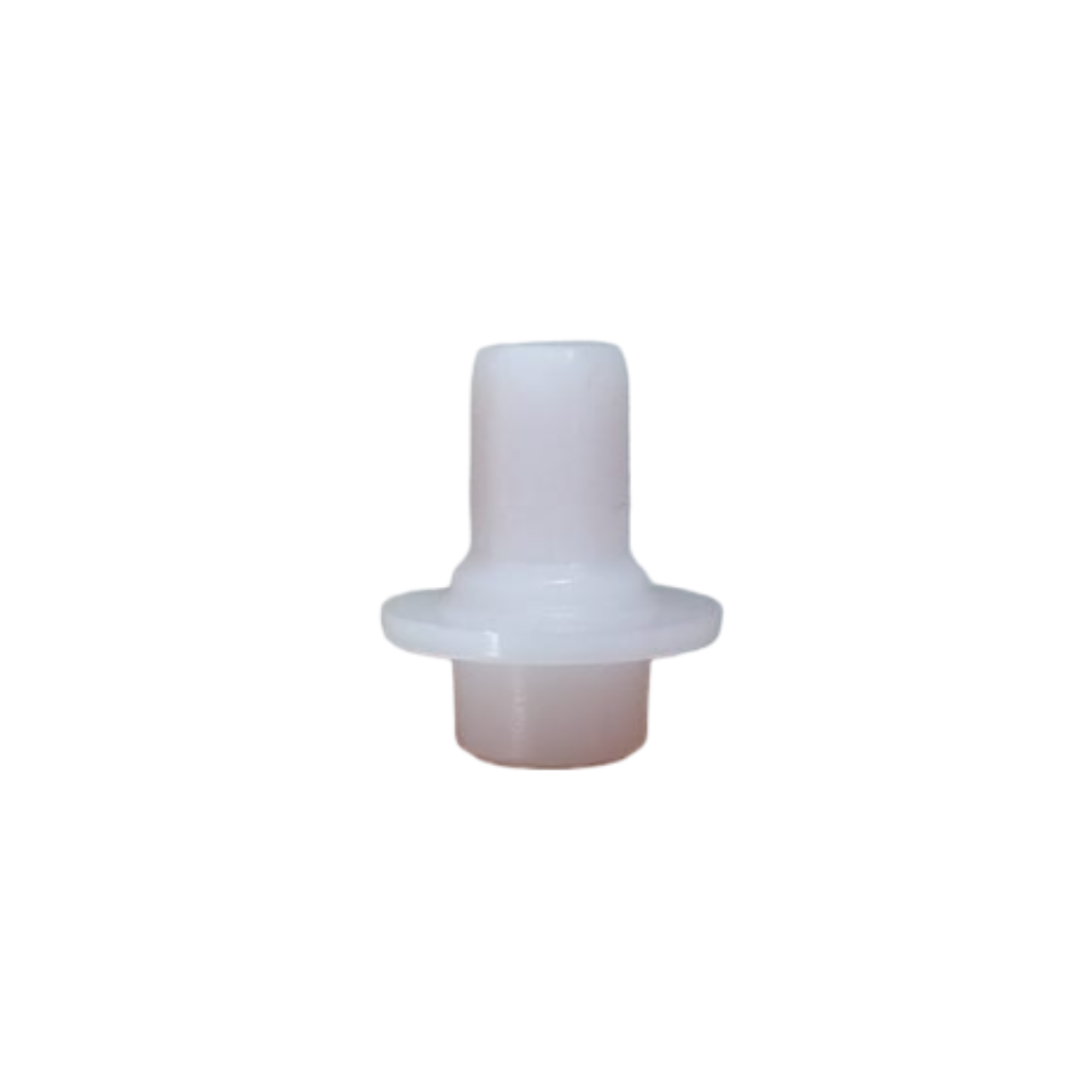

O pino aleta vane Elgin Agratto (acoplamento mecânico de arraste entre o motor de passo step e a aleta defletora / Flap Vane Joint Connector / Pino Guia do Flap) é um componente mecânico de transmissão de movimento de alta precisão e encaixe justo distribuído pela Dualgree. Primeiramente, este pino fica alojado na extremidade da calha de ar da unidade interna (evaporadora) de equipamentos Split Elgin e Agratto. Desse modo, sua função vital é realizar o acoplamento perfeito entre o eixo giratório do motor de passo (step motor) e a aleta defletora direcionadora de ar (vane/flap), transmitindo o torque de rotação para movimentar a aleta no modo Swing automático ou fixar o ângulo do fluxo de ar.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E PRECISO: Este componente de reposição é comercializado na condição de **PEÇA NOVA**. Injetado em polímero sintético de engenharia de alta densidade, resistência mecânica e durabilidade contra fadiga por torção contínua, garante a retenção firme da aleta sem folgas. Trata-se da solução ideal para restaurar o acionamento do flap sem a necessidade de trocar a aleta completa.
? ATENÇÃO TÉCNICA CRÍTICA DE ENGENHARIA (ENCAIXE HEXÁGONO DE 10MM NA ALETA): **CUIDADO IMPORTANTE ANTES DE COMPRAR:** Este pino conta com o **lado sextavado (hexágono) com medida exata de 10mm**, que é a extremidade que se acopla dentro do cavidade da aleta defletora de ar. Verifique com atenção e meça a cavidade da sua aleta antes de finalizar a compra para garantir o encaixe perfeito.
? SOLUÇÃO PARA ALETA CAÍDA, ENCAIXE MOÍDO E MOTOR RODANDO EM FALSO: Se a aleta direcionadora do seu ar-condicionado Elgin ou Agratto ficou pendurada/caída, o motor de passo gira mas a aleta não se movimenta, ou o pino plástico original quebrou/espanou o sextavado devido ao ressecamento pelo tempo, a substituição por este pino novo restabelece o movimento direcional de ar do seu equipamento.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree
- Fabricante do Equipamento: Elgin / Agratto
- Tipo de Peça: Pino Aleta Vane Elgin Agratto (Pino de Encaixe e Acoplamento da Aleta ao Motor Step)
- SKU de Controle Interno: IC1347
- Dimensão do Encaixe na Aleta: Hexágono (Sextavado) de 10mm
- Função Principal: Transmitir a força de rotação do motor de passo para o movimento de subida e descida da aleta defletora
- Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split de 12.000 a 30.000 BTUs
- Condição do Produto: Peça 100% NOVA. Pronta para instalação.
- Garantia do Fornecedor: 90 dias para defeitos de fabricação
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHAS ELGIN E AGRATTO)
De fato, os chanfros, o perfil sextavado de 10mm e o rebaixo deste pino aleta vane Elgin Agratto IC1347 atendem perfeitamente aos seguintes modelos de ar-condicionado (modelos informados sem cortes):
| Marca e Linha do Equipamento | Modelos de Evaporadoras Atendidos (Sem Cortes) |
|---|---|
| Elgin Split High Wall (12.000 e 30.000 BTUs) | • HWFI12B2IA • HSFI12C1IA • HVFI30B2IA |
| Agratto Split High Wall (30.000 BTUs) | • ICS30FR4 |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)

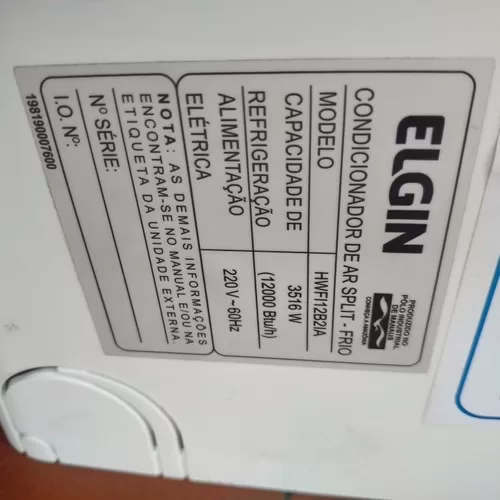

? Conferência Obrigatória do Hexágono de 10mm e Modelo da Máquina: **Atenção dobrada**. Retire os pedaços do pino quebrado da aleta e meça a largura do encaixe sextavado. Certifique-se de que a medição é exatamente **10mm**. Confirme também na etiqueta lateral da evaporadora se o seu modelo consta na lista de compatibilidade (**HWFI12B2IA, HSFI12C1IA, HVFI30B2IA ou ICS30FR4**).
⚡ Lacre de Segurança e Termo de Garantia: Enviamos a peça identificada. Não modifique a estrutura do pino (como lixar, desbastar ou forçar com alicate) sob pena de anulação da garantia legal de 90 dias por mau uso mecânico.
⚙️ Procedimento de Encaixe Correto (Dica do Técnico): Ao realizar a montagem, encaixe primeiro o pino no motor de passo e em seguida alinhe o hexágono de 10mm na cavidade da aleta com cuidado. Não force a aleta manualmente com a máquina ligada para evitar quebrar os cantos do hexágono do pino novo.
? DIFERENCIAIS DUALGREE
Encaixe Preciso e Acoplamento Firme: Sendo uma peça nova e distribuída pela Dualgree, este pino de acoplamento garante a transmissão perfeita de rotação do motor step para a aleta defletora, eliminando folgas mecânicas no seu ar-condicionado Elgin ou Agratto.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
