SKU: IC4770

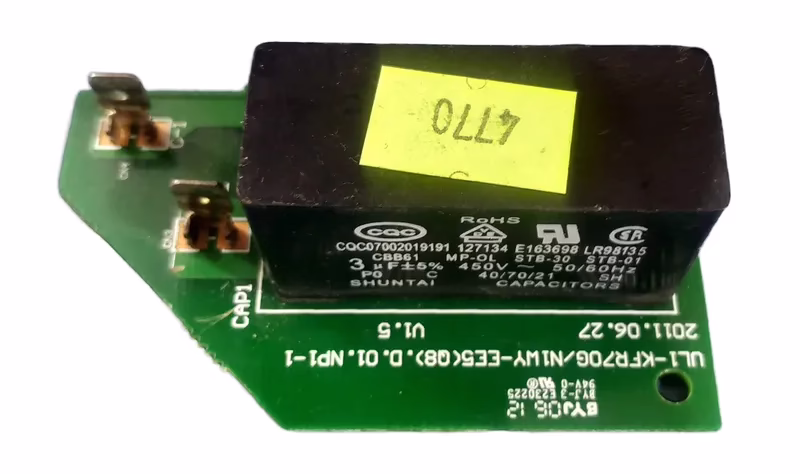

➔ MÓDULO PLACA DO CAPACITOR DO MOTOR VENTILADOR DA EVAPORADORA (30.000 BTUs)
Componente elétrico complementar de partida (placa secundária com capacitor de marcha integrado) desenvolvido para unidades evaporadoras de ar-condicionado Split de grande porte. Este módulo abriga e protege o capacitor permanente de 3uF, sendo o responsável direto por fornecer o torque elétrico inicial e manter a estabilidade de rotação contínua do motor do ventilador interno (turbina).
Nota de Diagnóstico Técnico: Se a turbina do seu ar-condicionado de 30K BTUs apresenta dificuldades para arrancar, gira muito devagar (mesmo selecionando a velocidade máxima no controle) ou para de funcionar após alguns minutos emitindo calor no motor, este módulo capacitor costuma ser o principal causador da falha, necessitando de substituição técnica.
📋 ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Genérica / Peça de Reposição
- Tipo de Peça: Placa de Circuito Impresso com Capacitor de Partida do Ventilador
- Código Técnico de Engenharia (Identificação de Fábrica): UL1-KFR70G/n1wy-ee5(q8).d.01.np1-1
- Especificação do Componente Central: Capacitor de filme de polipropileno metalizado modelo CBB61 com capacidade de 3uF (Microfarads).
- Gama de Capacidades Atendidas: Estritamente desenvolvido para chassis robustos de 30.000 BTUs.
- Condição: Peça Nova, enviada de forma avulsa e sem embalagem de fábrica (OEM).
- Segurança: Enviada com selo/lacre de garantia indelével (não remover).
- Garantia do Fornecedor: 90 dias
🔍 LEQUE DE COMPATIBILIDADE INTEGRAL (UNIVERSAL SÓ FRIO E QUENTE/FRIO)
Por se tratar de um módulo periférico de alimentação elétrica do motor, o código de engenharia **UL1-KFR70G/n1wy-ee5(q8).d.01.np1-1** possui aplicação híbrida, sendo 100% compatível com as seguintes evaporadoras de 30.000 BTUs das marcas Carrier e Midea:
| Ciclo do Equipamento | Modelos de Evaporadora Homologados (Chassis de 30.000 BTUs) |
|---|---|
| Modelos Quente e Frio | • 42LUQC30C5 • 42LUQC030515LC (Série Modernitá) • 42LWQA30S5 |
| Modelos Só Frio | • 42MLCD30M5 (Série Nexland Frio) • 42LUCA030515LC • 42LUCB030515LC (Série Estilo) • 42MLCB30M5 • 42MLCC30M5 |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME ANTES DO PEDIDO)
🛑 Lacre de Garantia e Riscos Elétricos: Capacitores armazenam carga elétrica mesmo após o aparelho ser desligado do disjuntor. O produto acompanha uma etiqueta de segurança da nossa loja. Não remova o selo de garantia sob nenhuma circunstância. Curto-circuitos provocados por inversão nos fios de conexão ou chicotes do motor em curto que venham a estourar as trilhas da placa nova anularão o direito de garantia técnica.
⚙️ Conferência Obrigatória do Valor de 3uF: A fabricante comercializa evaporadoras com motores ventiladores de diferentes fornecedores (como Welling ou Broad-Ocean) para o mesmo modelo de máquina de 30K. Alguns desses motores exigem capacitores menores (de 2uF ou 2,5uF). Verifique na etiqueta lateral do seu motor ou no corpo do componente antigo se a especificação exigida é rigorosamente a de **3uF**.
📌 Conferência Obrigatória do Código Estampado: Abra o compartimento elétrico da sua unidade interna e certifique-se de que o código impresso na fenolite da placa antiga corresponde ao código de fábrica **UL1-KFR70G/n1wy-ee5(q8).d.01.np1-1**, atestando o perfeito encaixe nos pinos guias e conectores de fiação.
💡 DIFERENCIAIS DO COMPONENTE
Estabilidade de Rotação Isolada: Ao utilizar um módulo dedicado com o capacitor CBB61 em circuito estruturado, o motor ventilador recebe uma corrente de marcha linear, reduzindo o estresse térmico nas bobinas e mantendo o fluxo de vento silencioso.
Instalação Padrão sem Adaptações: Preserva o layout físico e os plugues de conexão originais do chicote elétrico da máquina, eliminando a necessidade de fazer gambiarras com capacitores soltos amarrados com fitas isolantes dentro da blindagem elétrica.
Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
