SKU: IC2620
➔ PLACA ELETRÔNICA PRINCIPAL DA CONDENSADORA UNIDADE EXTERNA (CONSUL INVERTER 12.000 BTUs)

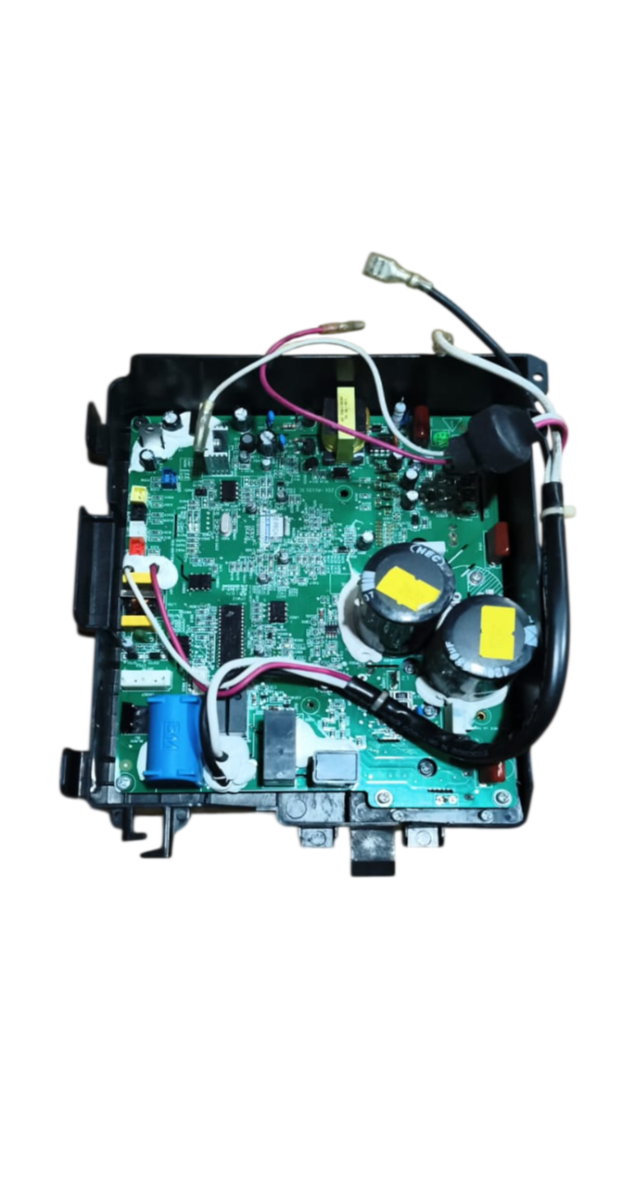

Componente eletrônico central de alta potência (módulo lógico e inversor de frequência IPM da unidade externa) desenvolvido especificamente para os sistemas de ar-condicionado splits da fabricante Consul, atendendo às linhas tecnológicas Consul Inverter de 12.000 BTUs. Esta placa atua no gerenciamento dinâmico da unidade externa: processa os dados de comunicação enviados pela evaporadora, monitora os sensores de temperatura de descarga e serpentina externa, e controla a rampa de aceleração do compressor Inverter e do motor ventilador do condensador, garantindo máxima eficiência térmica com baixo consumo de energia.
Nota de Aplicação Técnico-Comercial: As placas eletrônicas das unidades externas ficam expostas a severas condições climáticas, umidade, poeira e intempéries. Os principais causadores de queima deste módulo são descargas atmosféricas (raios), oscilações severas na rede elétrica regional, surtos de tensão e curtos-circuitos provocados pela entrada de insetos ou lagartixas na carcaça. Se a sua unidade externa não dá partida no compressor, apresenta erro de comunicação serial (como o LED piscando em códigos de falha) ou o aparelho desarma o disjuntor imediatamente ao ser ligado, a placa do condensador costuma estar danificada.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Peça de Reposição /
- Tipo de Peça: Placa Eletrônica de Controle e Potência da Condensadora (Unidade Externa)
- Tecnologia do Sistema: Inverter (Modulação de Frequência Corrente Contínua)
- Capacidade de Atendimento Comercial: 12.000 BTUs
- Código de Identificação de Fábrica (Rastreabilidade na Etiqueta): 1495890

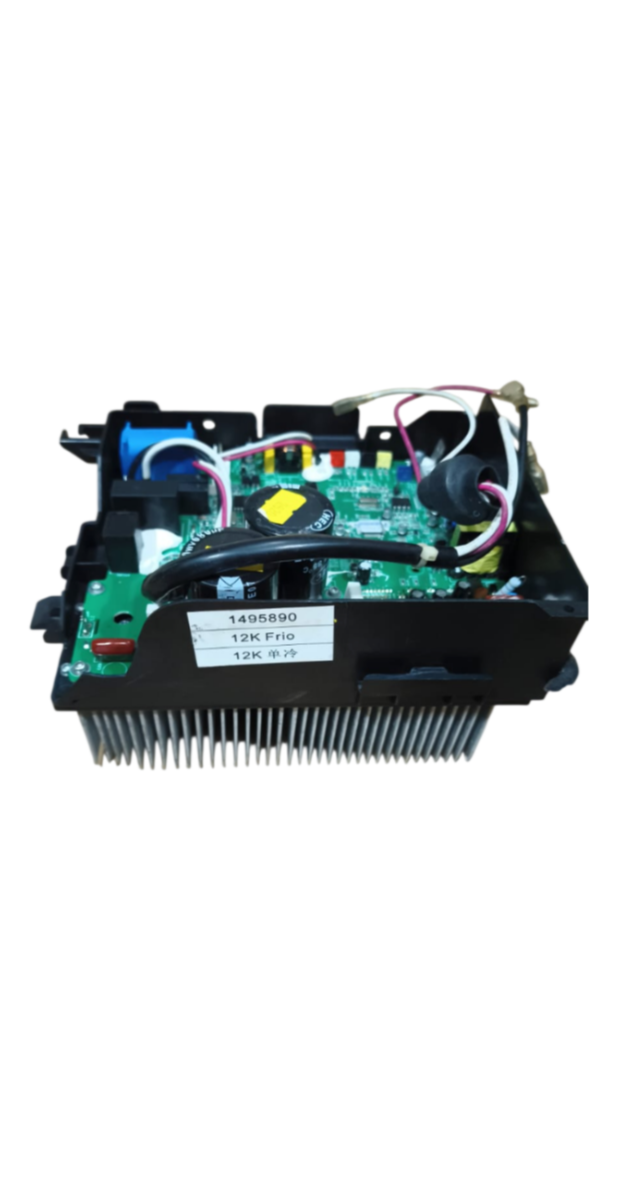

- Configuração Física do Módulo:
- Acompanha Case Plástica Preta de proteção estrutural original de fábrica.

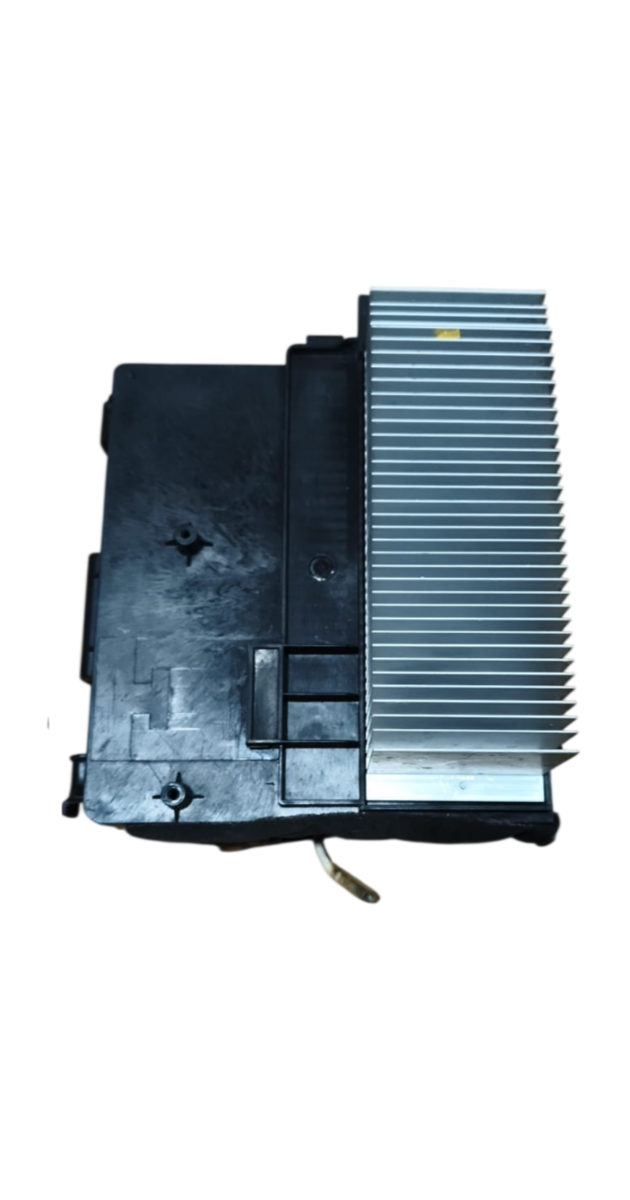

- Acompanha Dissipador de Calor em Alumínio acoplado, dimensionado para manter o módulo IPM refrigerado e evitar a necessidade de remoção da placa eletrônica de dentro da sua case protetora no ato da instalação.
- Condição do Produto: Peça Recondicionada de Alta Qualidade. Módulo original de fábrica que passou por rigoroso e minucioso processo de revisão e recondicionamento em laboratório de eletrônica avançada: componentes desgastados ou vulneráveis foram preventivamente substituídos, as trilhas de circuito impresso foram testadas contra continuidade e o módulo IPM passou por testes estáticos e dinâmicos sob carga real de compressor, garantindo estabilidade e funcionamento idênticos aos de uma peça nova.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE MAPEADO (SÉRIE CONSUL INVERTER 12K)
O circuito de comando, a pinagem dos conectores dos sensores, o chicote do compressor e os parâmetros de software gravados no microcontrolador desta placa atendem estritamente aos seguintes modelos de equipamentos:
| Modelo Técnico do Equipamento | Descrição e Capacidade Comercial da Unidade |
|---|---|
| CBG12CBBNA | Split Consul Inverter 12.000 BTUs (Unidade Condensadora Externa) |
| CBM12CBBNA | Split Consul Inverter 12.000 BTUs (Unidade Condensadora Externa) |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (DIAGNÓSTICO OBRIGATÓRIO)
? Não Remova o Selo de Garantia e a Case: O produto acompanha etiqueta de identificação e lacre de segurança da nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Como a placa já é enviada montada com sua case preta e dissipador integrados para facilitar o seu trabalho, **não há necessidade alguma de remover a placa eletrônica de dentro da case**. A violação das travas da case, a remoção do dissipador, o rompimento do lacre ou marcas de soldas e curtos provocados por imperícia técnica invalidarão completamente a garantia de 90 dias.
⚡ Saiba o Real Defeito do Aparelho (Evite Queima Imediata): Antes de efetuar a substituição, **é estritamente obrigatório que o técnico saiba e isole o real defeito que danificou a placa antiga**. Caso o compressor Inverter da máquina esteja em curto-circuito, com isolamento de carcaça rompido, ou o motor ventilador externo esteja travado ou em curto, conectar esta placa revisada causará a **queima imediata do novo módulo IPM**. Meça a resistência ôhmica e o isolamento de todos os periféricos antes de energizar a placa nova.
? Conferência Obrigatória do Código Técnico: A montadora Consul possui diferentes gerações de aparelhos Split de 12.000 BTUs com gabinetes externos visualmente muito parecidos. No entanto, as versões de software do processador e as ramificações de sensores mudam completamente. **Abra a tampa de proteção da sua unidade externa e certifique-se de que o código na etiqueta da sua peça com defeito seja exatamente o 1495890** e que o modelo da sua máquina conste na nossa lista de compatibilidade.
? DIFERENCIAIS DO COMPONENTE
Pronta para Instalação (Módulo Monobloco): Enviada montada dentro da estrutura plástica de proteção original com pasta térmica nova aplicada sob o dissipador de alumínio, minimizando o manuseio direto nos componentes sensíveis à estática e reduzindo o tempo de trabalho em campo.
Rampa Inverter Homologada: Firmware nativo revisado e calibrado rigorosamente para a faixa de operação dos compressores Consul Inverter 12K, garantindo partidas suaves, estabilidade de rotação e proteção contra sobrecorrente.
Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
