Placa Eletrônica da Condensadora Compatível com Ar Split Fujitsu Inverter 9000 BTUs 9709680612 DG753

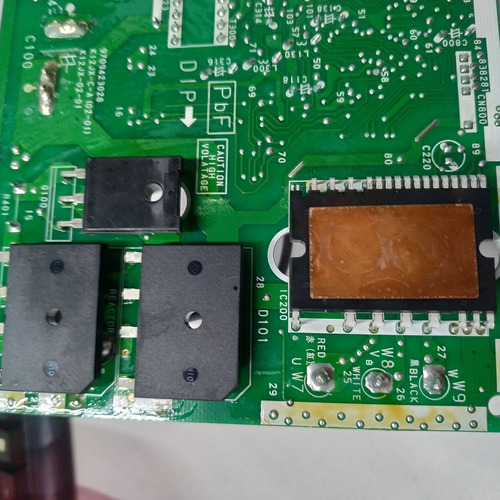

A placa eletrônica principal da unidade condensadora Fujitsu Inverter (módulo central de controle e potência da unidade externa / Main Inverter Board) é um componente de gerenciamento de frequência e corrente distribuído pela Dualgree. Instalada no painel elétrico da unidade externa dos equipamentos Split Fujitsu Inverter de 9.000 BTUs, desempenha a função técnica essencial de processar as leituras dos sensores térmicos, controlar o módulo de potência IPM do compressor inverter e coordenar a comunicação de dados com a evaporadora, assegurando máxima eficiência energética e estabilidade operacional.
Especificação de Produto Novo: Componente eletrônico comercializado na condição de peça 100% nova e original. Equipada com circuitos integrados, microprocessador de gerenciamento de frequência, módulo de potência IPM e conectores originais de fábrica sob o Part Number oficial 9709680612, garantindo comunicação estável com a evaporadora e acionamento preciso do compressor inverter sem necessidade de adaptações.
Especificações Técnicas
- SKU da Loja: DG753
- Código da Peça (Part Number Fujitsu): 9709680612
- Fabricante do Equipamento: Compatível com Fujitsu General
- Tensão de Operação: 220V
- Tipo de Equipamento: Split High Wall Inverter (Unidade Externa Condensadora)
- Faixa de Aplicação em Capacidade: 9.000 BTUs
- Condição: Peça 100% Nova e Original
- Garantia: 90 dias contra defeitos de fabricação
Modelos Homologados Compatíveis por Série (Fujitsu Inverter 9.000 BTUs)
- Série Fujitsu Inverter High Wall (9.000 BTUs): AOBG09LMCA
Diretrizes Técnicas de Instalação e Validação
Conferência Obrigatória do Part Number e Modelo: Não compre apenas comparando a aparência visual da placa. Retire a placa avariada da caixa elétrica da condensadora e confirme se traz gravado o Part Number 9709680612. Verifique também na etiqueta da condensadora se o modelo do equipamento é exatamente AOBG09LMCA, pois placas Fujitsu com layouts físicos similares utilizam firmwares internos incompatíveis entre capacidades e versões distintas.
Procedimento Obrigatório de Fixação Térmica (Risco de Dano ao IPM): Placas inverter de condensadoras Fujitsu jamais devem ser ligadas ou energizadas fora do dissipador de calor e sem o aperto correto de todos os parafusos de fixação com pasta térmica adequada. O acionamento da placa sem dissipação provoca superaquecimento instantâneo, estourando o módulo de potência IPM e a ponte de diodos em poucos segundos de funcionamento.
Inspeção Prévia do Compressor e Sensores: Antes da instalação da placa nova, teste com multímetro a resistência ôhmica dos três bornes do compressor inverter e certifique-se de que não haja fuga ou curto-circuito de enrolamento para a massa/carcaça, evitando que um compressor danificado queime a nova placa controladora.
Lacre de Garantia: O componente é enviado identificado com selo de segurança da loja. A garantia legal de 90 dias cobre defeitos de fabricação de fábrica, não cobrindo danos térmicos decorrentes de ligação sem dissipador, queima do módulo IPM por compressor em curto-circuito ou sobretensão na rede elétrica.
Marcas e modelos de terceiros são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
