SKU: IC3139
➔ PLACA ELETRÔNICA PRINCIPAL DE COMANDO DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT SAMSUNG MAX PLUS / DELUX (CICLO SÓ FRIA) 9.000 A 12.000 BTUs — PEÇA NOVA E ORIGINAL (SKU DE CONTROLE: IC3139 / CÓDIGO DA PEÇA: DB91-00715C / GRAVAÇÃO NA ETIQUETA: -DELUX- / TENSÃO DE COMANDO: AC)

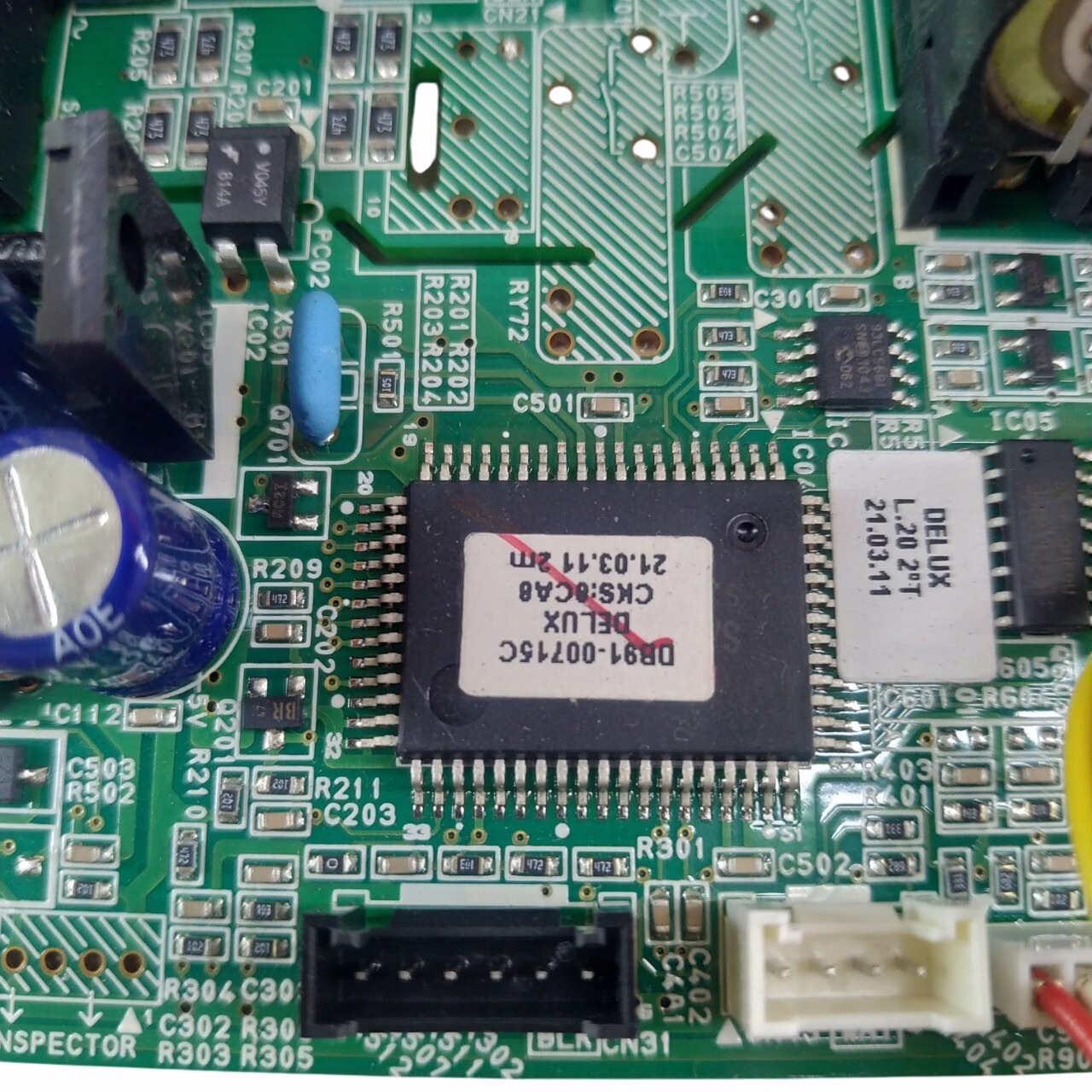

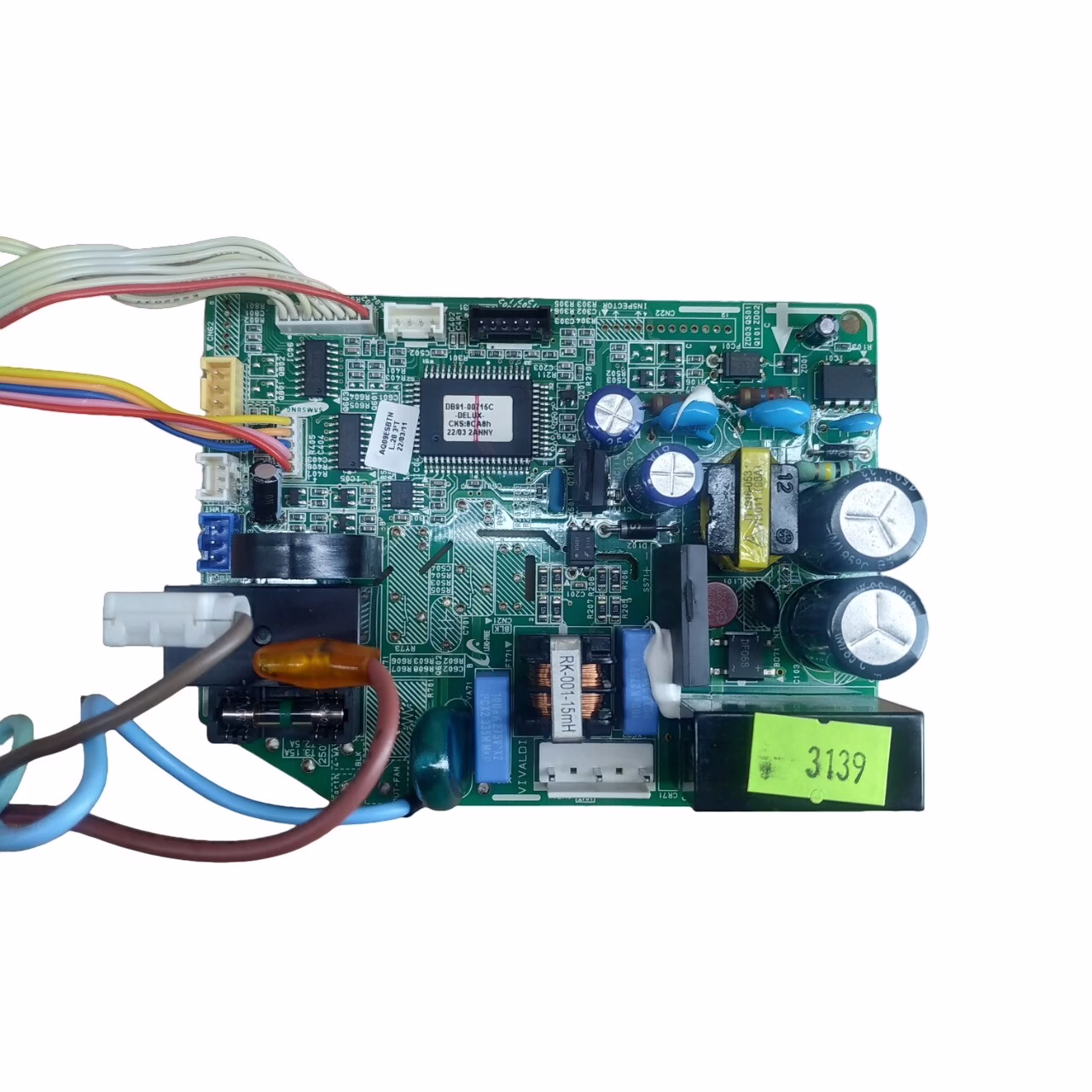

A placa evaporadora Samsung AS09ESBTNXAZ DB91-00715C (placa eletrônica principal de controle e processamento de funções da unidade interna / Main Control PCB Board) é um componente eletrônico de alta precisão e gerenciamento de sinais distribuído pela Dualgree. Primeiramente, esta placa fica instalada na caixa elétrica de controle da unidade interna (evaporadora) de equipamentos Split Samsung das linhas Max Plus e Delux operando estritamente no ciclo **Só Fria**. Desse modo, sua função vital é processar todas as ordens enviadas pelo controle remoto sem fio, ler a temperatura ambiente pelos sensores térmicos, controlar as velocidades do motor ventilador e acionar a saída de comando para a condensadora externa.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E ORIGINAL: Este componente eletrônico é comercializado na condição de **PEÇA NOVA E ORIGINAL**. Fabricado com componentes selados de alta durabilidade e projetado para sistemas de ciclo frio (Só Fria), responde pelo **Código oficial de peça DB91-00715C** e traz a gravação de lote/série **-DELUX-** na etiqueta de identificação. Trata-se da escolha perfeita e mais segura para restaurar a inteligência do seu ar-condicionado.
? ATENÇÃO TÉCNICA CRÍTICA DE ENGENHARIA (CICLO SÓ FRIA E CÓDIGO DB91-00715C): **ALERTA DE MÁXIMA ATENÇÃO ANTES DE COMPRAR:** Esta placa é destinada **EXCLUSIVAMENTE PARA EQUIPAMENTOS DO CICLO SÓ FRIA (AS09 e AS12)**. Não serve para aparelhos ciclo Quente/Frio. Retire a placa avariada do compartimento elétrico e confirme se a etiqueta colada na placa ou caixa plástica traz o código **DB91-00715C** e a gravação **-DELUX-**.
? SOLUÇÃO PARA EVAPORADORA APAGADA, MÁQUINA QUE NÃO LIGA E ERRO NO MOTOR VENTILADOR: Se o seu ar-condicionado Samsung Max Plus parou de ligar, não recebe comandos do controle remoto, apresenta piscamento involuntário dos LEDs do painel ou falha no acionamento do compressor/ventilação, a substituição por esta placa mãe nova resolve o problema e recupera a refrigeração do seu cômodo.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree
- Fabricante do Equipamento: Samsung
- Tipo de Peça: Placa Evaporadora Samsung AS09ESBTNXAZ DB91-00715C (Placa Principal de Comando da Unidade Interna)
- SKU de Controle Interno: IC3139
- Código da Peça / Part Number: DB91-00715C
- Gravação de Série na Etiqueta: -DELUX-
- Ciclo de Operação Atendido: Ciclo SÓ FRIA
- Função Principal: Processar comandos do controle remoto, leitura de sensores, velocidade de ventilação e rele de potência
- Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split High Wall de 9.000 a 12.000 BTUs
- Condição do Produto: Peça 100% NOVA e ORIGINAL. Pronta para instalação.
- Garantia do Fornecedor: 90 dias para defeitos de fabricação
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA SAMSUNG MAX PLUS SÓ FRIA)
De fato, os relés de potência, conectores dos sensores e o código `DB91-00715C` desta placa evaporadora Samsung IC3139 atendem perfeitamente aos seguintes modelos de ar-condicionado (modelos informados sem cortes):
| Série / Linha do Ar-Condicionado Samsung (Só Fria) | Modelos de Evaporadoras Atendidos (Sem Cortes) |
|---|---|
| Samsung Max Plus High Wall (9.000 e 12.000 BTUs – Só Fria) | • **AS09ESBTNXAZ** • **AS12ESBTXAZ** • **AS12ESBTNXAZ** • **AS12ESBTXXAZ** |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória do Código (DB91-00715C) e Ciclo (Só Fria): Retire a placa queimada da caixa do painel e verifique se a etiqueta estampada indica o código **DB91-00715C** e a palavra **-DELUX-**. Confirme na etiqueta lateral do seu aparelho se a sigla começa com **AS** (indicação de ciclo Só Fria, ex: **AS09ESBTNXAZ** ou **AS12ESBTNXAZ**).
⚡ Lacre de Segurança e Alerta de Perda de Garantia: Enviamos a peça original testada e identificada com nosso selo de garantia. Não remova a etiqueta de garantia sob nenhuma hipótese. A violação do selo, bem como a inversão de conectores, sobretensão da rede elétrica ou curto-circuito provocado por motor ventilador queimado anularão a garantia legal de 90 dias.
⚙️ Cuidados Antes de Energizar (Dica do Técnico): Antes de conectar a placa nova na rede elétrica, meça a resistência do motor ventilador e da bobina do compressor/relé. Motores ou periféricos em curto podem danificar a trilha de saída da placa nova no instante da energização.
? DIFERENCIAIS DUALGREE
Controle Preciso e Qualidade Original: Sendo uma peça nova e original distribuída pela Dualgree, esta placa principal garante o processamento imediato dos comandos, a leitura correta da temperatura e o rendimento térmico perfeito do seu ar-condicionado Samsung Max Plus.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme established no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
