SKU: IC2067

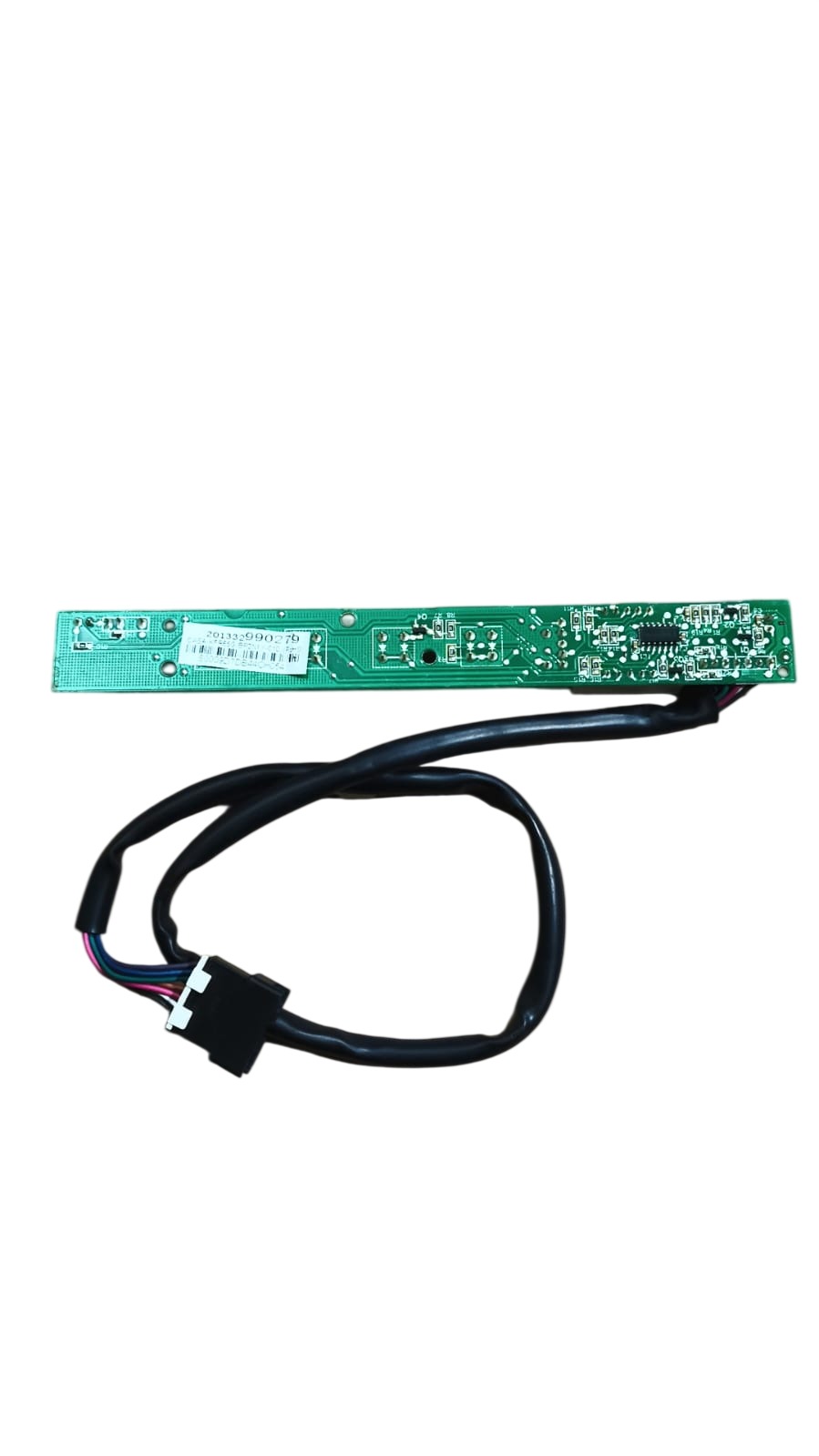

➔ PLACA DISPLAY INTERFACE RECEPTORA FRONTAL (MODELO 3 LEDS)
Componente eletrônico de interface e comunicação visual (painel receptor frontal do visor) desenvolvido para unidades evaporadoras de ar-condicionado. Esta peça abriga o sensor óptico infravermelho que captura os comandos do controle remoto e os transmite para o módulo lógico principal. O circuito se caracteriza fisicamente por conter 3 LEDs luminosos soldados em sua estrutura para indicação das funções e status de operação da máquina.
📋 ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Genérica / Peça de Reposição
- Tipo de Peça: Placa Display Interface / Visor Receptor Frontal (Unidade Interna)
- Configuração Visual de Fábrica: Painel composto estritamente por 3 LEDs indicadores (sem display numérico digital).
- Código Técnico de Engenharia (Identificação de Fábrica): 2033329A0458
- Condição: Peça Nova, enviada de forma avulsa e sem embalagem de fábrica (OEM).
- Segurança: Enviada com selo/lacre de garantia indelével (não remover).
- Garantia do Fornecedor: 90 dias
🔍 LEQUE DE COMPATIBILIDADE MAPEADO (CÓDIGO DE ENGENHARIA 2033329A0458)
O circuito impresso e o barramento de comunicação deste display atendem a diferentes chassis das marcas Springer, Carrier e Midea, sendo aplicado predominantemente em sistemas convencionais fixos e Multi-Split que utilizam a interface nativa de 3 LEDs, divididos por seus respectivos ciclos:
| Ciclo do Equipamento | Modelos de Evaporadora Homologados (Séries Fixas e Multi) |
|---|---|
| Modelos Só Frio | • 42MACA07M5 | 42MACA09M5 | 42MACA12M5 (Midea Vize / Liva) • 42FNCA07M5 | 42FNCA09M5 | 42FNCA12M5 (Comfee / Springer Up) • Unidades Evaporadoras de sistemas Multi-Split Só Frio correspondentes a esta geração de gabinete. |
| Modelos Quente e Frio | • 42MAQA07M5 | 42MAQA09M5 | 42MAQA12M5 (Midea Vize / Liva) • 42FNQA07M5 | 42FNQA09M5 | 42FNQA12M5 (Comfee / Springer Up) |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME ANTES DO PEDIDO)
🛑 Aviso Crítico de Configuração Visual (3 LEDs): A fabricante possui diversas versões de placas display para molduras externas parecidas, divididas entre modelos com 2 LEDs, modelos com 3 LEDs e modelos com tela digital numérica de temperatura. Este anúncio corresponde estritamente à versão de 3 LEDs. Verifique a sua placa antiga antes de fechar a compra para evitar incompatibilidade física no painel.
⚙️ Diagnóstico Técnico do Sinal Infravermelho: Se o seu ar-condicionado liga normalmente pelo botão mecânico de emergência da carcaça, mas ignora totalmente os comandos do controle remoto (mesmo com pilhas novas), ou se as luzes do visor estão queimadas, o defeito geralmente está nesta placa receptora ou no cabo flat de dados. Certifique-se de inspecionar o chicote antes de realizar a substituição.
⚡ Lacre de Garantia e Riscos de Umidade: Placas de interface frontal ficam posicionadas logo abaixo da calha de degelo e são sensíveis a gotejamentos por entupimento do dreno ou descargas estáticas no manuseio. O produto acompanha etiqueta de segurança. Não remova o selo de garantia sob nenhuma circunstância. Sinais de curto-circuito por infiltração de água posterior à instalação ou oxidação forçada anularão a cobertura técnica de 90 dias.
💡 DIFERENCIAIS DO COMPONENTE
Sensibilidade Óptica Sincronizada: Fotodiodo receptor infravermelho calibrado na frequência exata dos controles remotos da linha, reestabelecendo a comunicação rápida e sem atrasos de sinal, independente do ângulo de acionamento no ambiente.
Instalação Limpa e Alinhada: Preserva a furação de fixação e o layout de encaixe nos pinos plásticos guias da carenagem frontal, garantindo um acabamento estético perfeito nas frestas do visor sem necessidade de adaptações com colas ou travas paralelas.
Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
