Placa Display Interface Compatível com Ar-Condicionado Split Admiral 42RY 9000 a 18000 BTUs 201332390864

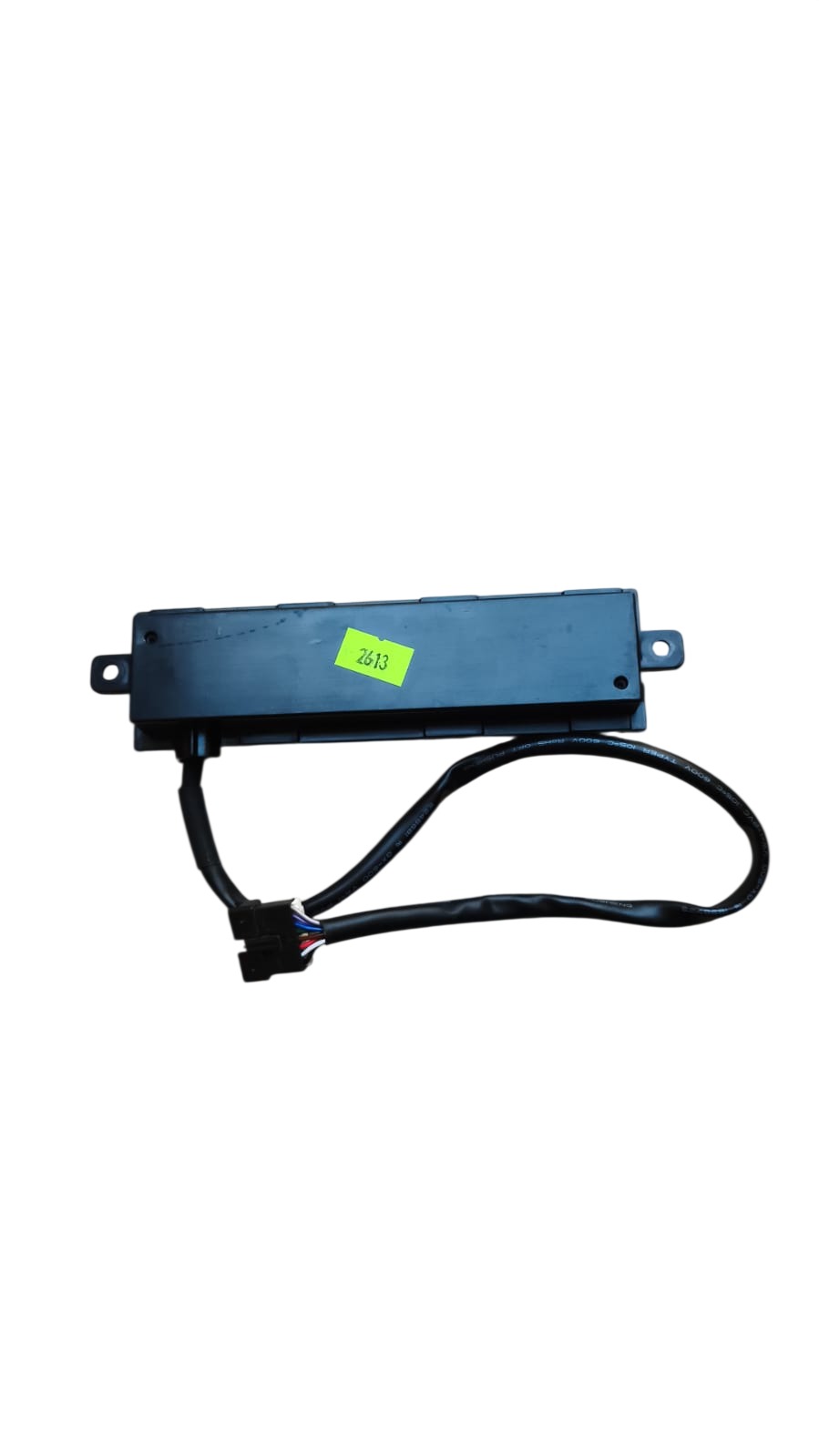

Módulo eletrônico de interface visual e display para a unidade interna (evaporadora), compatível com a linha de ar-condicionado split Admiral Hi-Wall (fabricação Springer Midea). Instalada na parte frontal do painel plástico da evaporadora, sua função técnica é receber e decodificar as frequências infravermelhas emitidas pelo controle remoto sem fio, transmitir os comandos operacionais para a placa mãe e exibir a temperatura programada e os alertas operacionais por meio dos dígitos e LEDs luminosos.
Especificação de Produto Novo: Componente comercializado na condição de peça 100% nova e testada. Produzida em conformidade estrita com o padrão de engenharia sob o código de fábrica 201332390864 e revisão eletrônica CE-KF26G/N1Y-R18. Solução ideal para restaurar a leitura do controle e a iluminação do painel sem necessidade de adaptações.
Especificações Técnicas
- SKU da Loja: IC2613
- Código da Peça (PNC): 201332390864

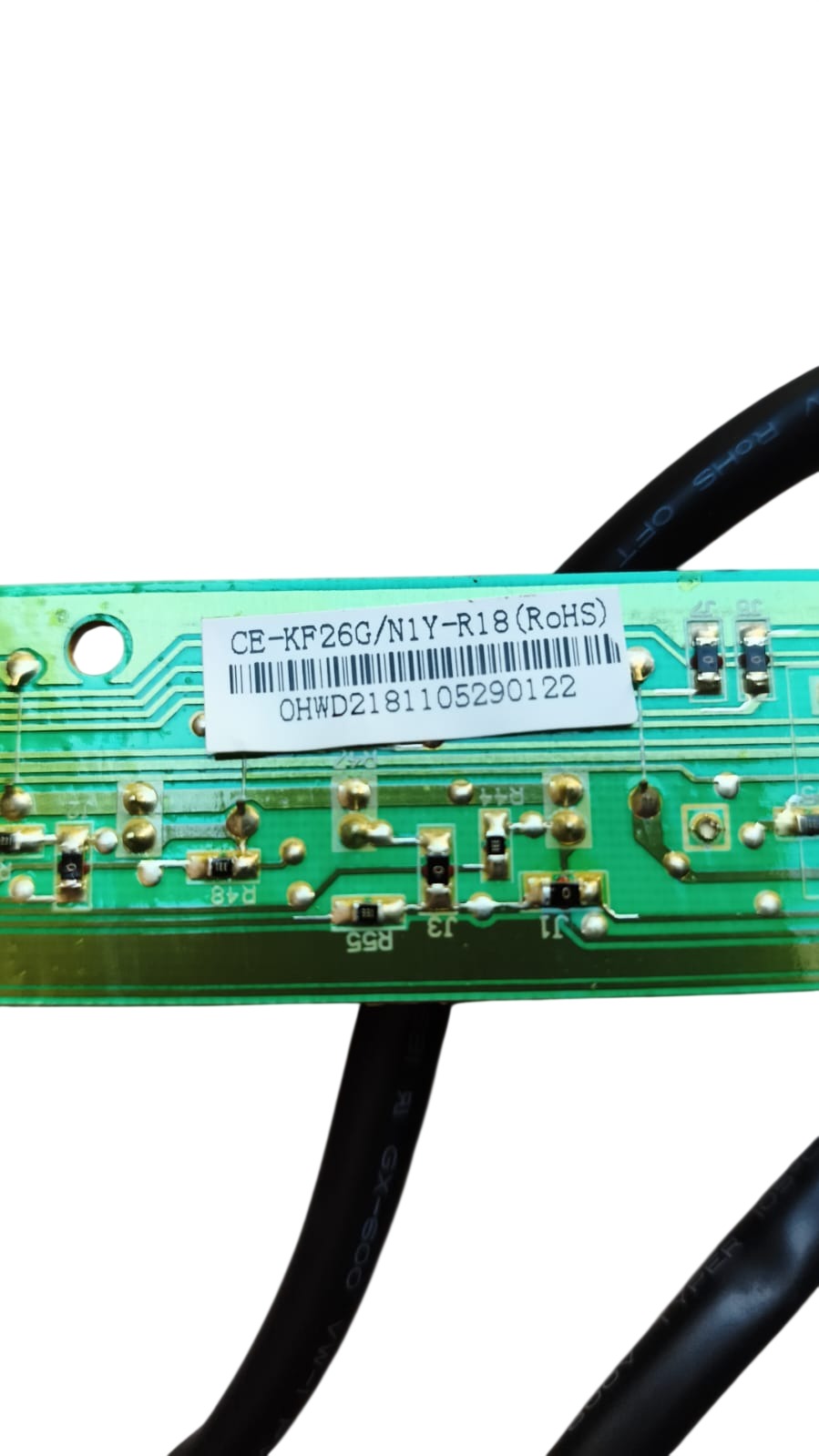

- Código Gravado na Placa: CE-KF26G/N1Y-R18
- Fabricante do Equipamento: Springer Midea / Admiral
- Tipo de Componente: Placa Receptora de Infravermelho e Display Digital da Evaporadora
- Aplicação: Unidades evaporadoras residenciais Hi-Wall da família 42RY
- Ciclo Compatível: Só Frio
- Condição: Peça 100% Nova
- Garantia: 90 dias contra defeitos de fabricação
Modelos de Evaporadoras Compatíveis por Capacidade (Linha Admiral 42RY)
- Capacidade 9.000 BTUs (Ciclo Frio): 42RYCA009515LA, 42RYCB009515LA
- Capacidade 12.000 BTUs (Ciclo Frio): 42RYCA012515LA, 42RYCB012515LA
- Capacidade 18.000 BTUs (Ciclo Frio): 42RYCA018515LA, 42RYCB018515LA
Diretrizes Técnicas de Instalação e Validação
Alerta Crítico sobre Oxidação no Chicote de Conexão: Antes de instalar a placa nova, inspecione atentamente os terminais do cabo flat que vem da placa principal. Se o conector apresentar coloração esverdeada (zinabre), umidade por gotejamento de dreno ou terminais oxidados, a placa nova não receberá os comandos de forma estável. Execute a limpeza com produto limpa-contato ou substitua o chicote para restabelecer a comunicação dos sinais.
Conferência Obrigatória do Código de Peça: O código impresso na placa (CE-KF26G…) é uma base de projeto compartilhada. É indispensável confrontar a etiqueta da evaporadora ou o catálogo do aparelho e certificar-se de que o código de referência da peça é exatamente 201332390864.
Procedimento de Montagem: Desligue o disjuntor de alimentação do ar-condicionado antes de desconectar a placa antiga. Encaixe o conector do chicote observando o alinhamento das guias plásticas para não entortar os pinos de contato.
Lacre de Garantia: O componente possui identificação e selo de garantia da loja. A garantia legal de 90 dias cobre falhas nos circuitos de LED e fototransistor, não se estendendo a quebra mecânica de travas no encaixe ou queima ocasionada por inversão forçada de terminais elétricos.
Marcas e modelos de terceiros são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
