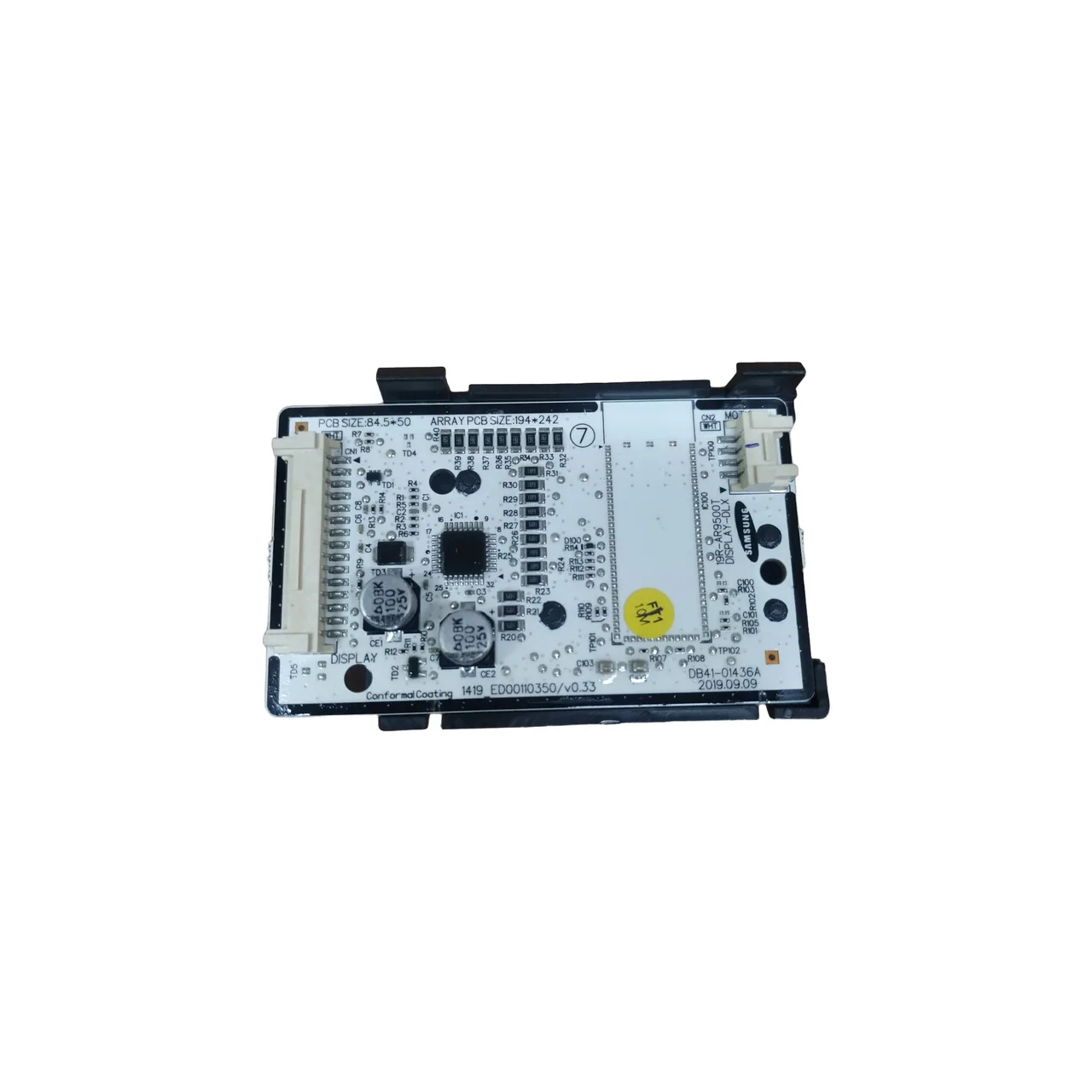

Placa Display Visor LED e Receptor Sem Wi-Fi Compatível com Samsung Digital Inverter DB92-04833A
Módulo eletrônico de display visual com LEDs indicadores e receptor de sinal infravermelho (IR) da unidade interna (evaporadora), compatível com equipamentos de ar-condicionado split High Wall, Multi Split e sistemas comerciais Samsung Digital Inverter. Alojada no painel frontal da evaporadora, sua função técnica é capturar as ordens transmitidas pelo controle remoto sem fio, encaminhar os pulsos lógicos de comando para a placa mãe principal e exibir em tempo real os status de funcionamento, modo e diagnósticos através dos LEDs luminosos do visor.
Especificação Técnica da Peça: Componente eletrônico comercializado na condição de peça nova. Trata-se da versão sem módulo modem Wi-Fi integrado (desenvolvida para aparelhos que operam exclusivamente com comando via controle remoto infravermelho tradicional, sem conectividade SmartThings). Peça nova procedente de lote técnico de armazenamento que pode exibir discretos detalhes estéticos na carcaça ou placa, com integridade elétrica rigorosamente testada e revisada.
Especificações Técnicas
- SKU da Loja: IC2524
- Código da Peça / Part Number: DB92-04833A (DB9204833A)
- Tipo de Componente: Placa Display Frontal com Receptor IR e Visor de LEDs
- Recurso de Rede: Versão Sem Wi-Fi Integrado (Recepção apenas via Controle Remoto IR)
- Alimentação Elétrica: Corrente Contínua (DC)
- Capacidades Atendidas: 7.000 BTUs até 30.000 BTUs
- Ciclos Atendidos: Só Frio e Quente/Frio
- Condição: Peça Nova (com leves marcas estéticas de armazenamento)
- Garantia: 90 dias contra defeitos de funcionamento
Modelos e Linhas Compatíveis por Família Samsung
- Série AJ (Multi Split Digital Inverter): AJ020ANAPKH/AZ, AJ020ANTDKH1AZ, AJ025ANAPKH/AZ, AJ025ANTDKH/AZ, AJ035ANAPKH/AZ, AJ035ANTDKH1AZ, AJ050ANAPKH/AZ, AJ050ANTDKH1AZ, AJ068ANAPKH/AZ, AJ068ANTDKH1AZ
- Séries Comerciais e DVM (AC, AE, AM): AC026TNXDKG/EU, AC035TNXDKG/EU, AC052TNXDKG/EU, AC071TNXDKG/EU, AE022TNXDEH/EU, AE036TNXDEH/EU, AE071TNXDEH/EU, AM015TNADKH/EU, AM022TNADKH/EU, AM028TNADKH/EU, AM036TNADKH/EU, AM056TNADKH/EU, AM071TNADKH/EU
- Série AR 7.000 a 10.000 BTUs (High Wall Inverter): AR07TXHZAWKNEU, AR09ASHABWKNAZ, AR09AVHABWKNAZ, AR09BSHZCWKNAZ, AR09BVHZCWKNAZ, AR09CVHZAWKNAZ, AR09TSHCBWKNAZ, AR09TSHZDWKNAZ, AR09TVHZDWKNAZ, AR10TYGCDWKNSV, AR10TYHZCWKNST
- Série AR 12.000 a 15.000 BTUs (High Wall Inverter): AR12ASHABWKNAZ, AR12AVHABWKNAZ, AR12BSHZCWKNAZ, AR12BVHZCWKNAZ, AR12CVHZAWKNAZ, AR12TSHCBWKNAZ, AR12TSHZDWKNAZ, AR12TVHZDWKNAZ, AR13TYGCDWKNSV, AR15TYHZCWKNST
- Série AR 18.000 a 30.000 BTUs (High Wall Inverter): AR18ASHABWKNAZ, AR18AVHABWKNAZ, AR18BSHZCWKNAZ, AR18BVHZCWKNAZ, AR18CVHZAWKNAZ, AR18TSHCBWKNAZ, AR18TSHZDWKNAZ, AR18TVHZDWKNAZ, AR24ASHABWKNAZ, AR24AVHABWKNAZ, AR24BSHZCWKNAZ, AR24BVHZCWKNAZ, AR24TSHCBWKNAZ, AR24TSHZDWKNAZ, AR24TVHZDWKNAZ, AR30TXHYBWKNSA
Diretrizes Técnicas de Instalação e Validação
Alerta Crítico sobre Oxidação no Chicote de Interligação: Antes de fixar a placa display nova, examine minuciosamente os terminais do cabo chicote de conexão que sai da placa principal. Caso apresentem aspecto esverdeado (zinabre), umidade por transbordamento da calha de dreno ou ferrugem nos contatos metálicos, o display novo apresentará leitura intermitente ou falha de resposta ao controle remoto. Realize a limpeza com spray limpa-contato ou substitua o chicote para assegurar condutividade perfeita.
Conferência Obrigatória do Código e Versão Sem Wi-Fi: Desmonte o suporte frontal da evaporadora e verifique se a placa antiga possui a serigrafia ou etiqueta com o código DB92-04833A. Certifique-se de que o seu aparelho é da versão que não necessita do modem Wi-Fi acoplado ao display.
Procedimento Seguro de Montagem: Desligue o disjuntor geral do equipamento antes de desconectar o painel. Conecte o chicote alinhando as travas plásticas e posicione o circuito no encaixe do gabinete garantindo que o sensor infravermelho fique centralizado com a lente transparente do painel.
Lacre de Garantia: A peça é enviada com identificação e selo de segurança da loja. A garantia legal de 90 dias cobre falhas nos componentes do receptor IR e diodos LEDs, não cobrindo avarias mecânicas por quebra de travas no encaixe, queima por curto-circuito em placas principais danificadas ou danos por descargas elétricas.
Marcas e modelos de terceiros são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
