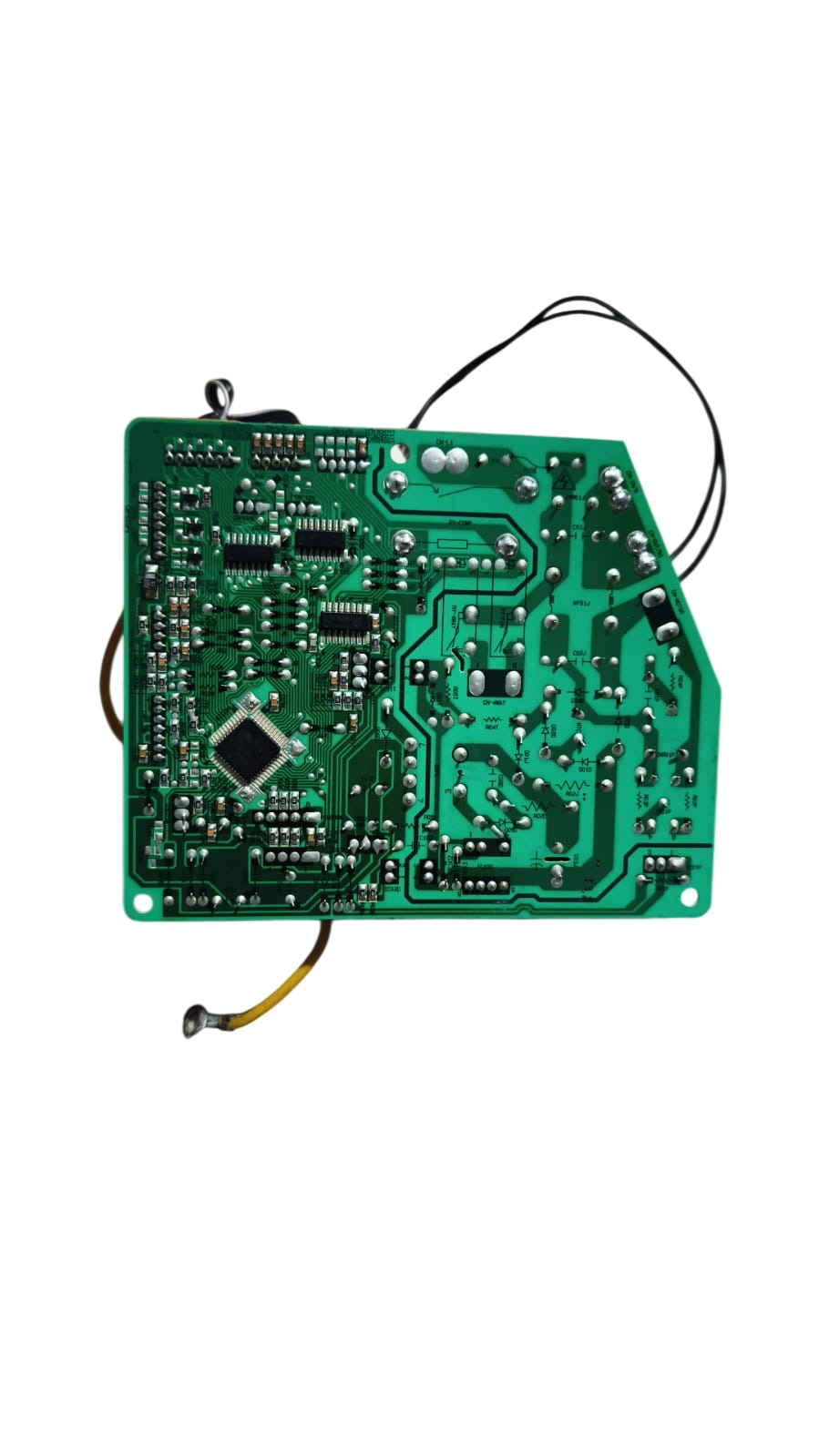

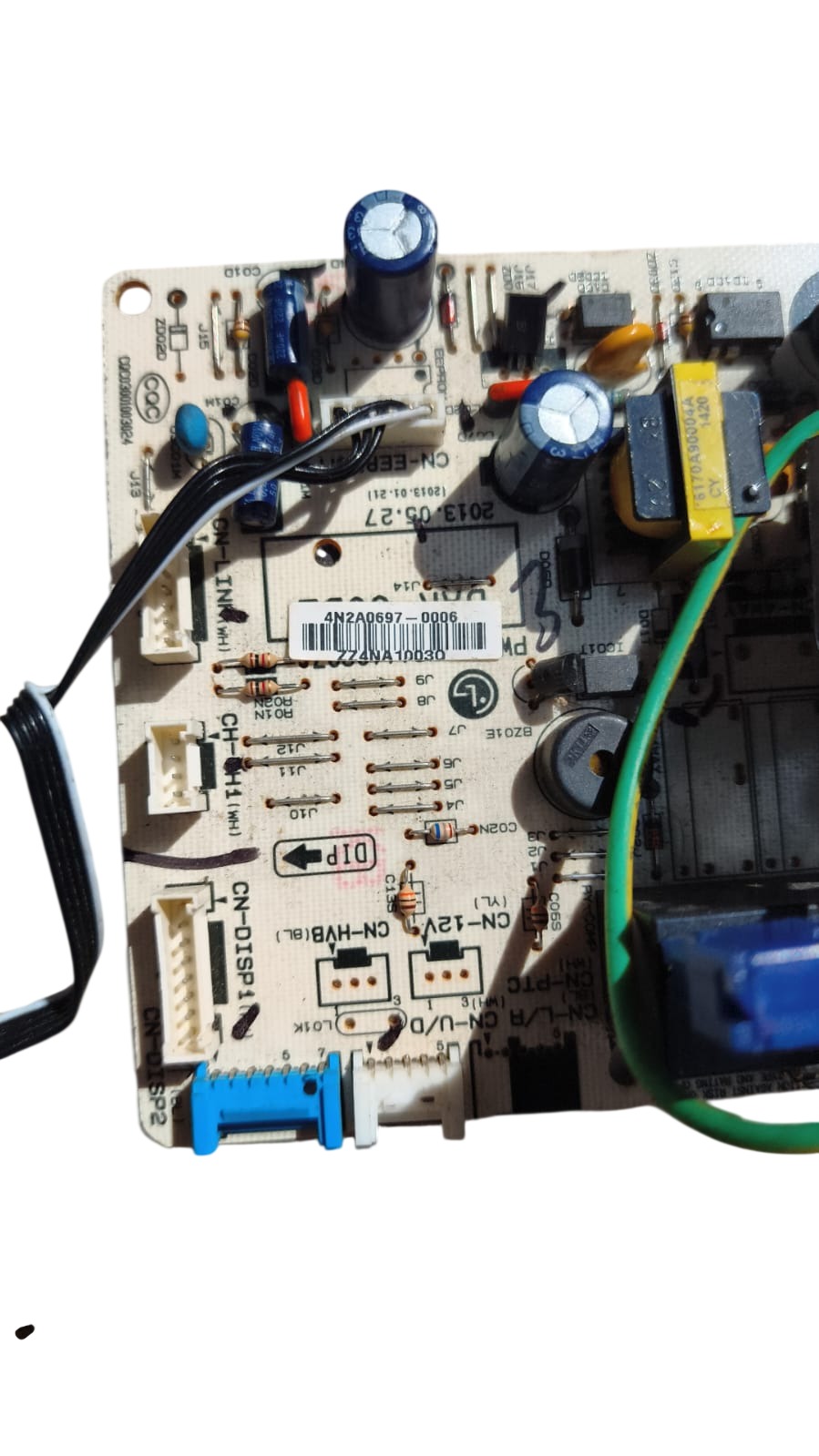

Placa Principal Evaporadora com Transformador e EEPROM Compatível com Ar-Condicionado LG 7000 a 12000 BTUs Só Frio EBR77024605
Módulo eletrônico de comando principal com transformador de tensão acoplado para a unidade interna (evaporadora), compatível com a linha de ar-condicionado split LG convencional de 7.000 a 12.000 BTUs no ciclo Só Frio. Componente central de gerenciamento responsável pelo fornecimento de energia estabilizada em baixa tensão, leitura e processamento dos sensores térmicos de ambiente e serpentina, acionamento do motor ventilador interno e envio de comando para a partida do compressor na condensadora.
Especificação de Produto Recondicionado: Peça recondicionada rigorosamente inspecionada pela equipe técnica da Dualgree. O módulo passa por varredura completa de trilhas, verificação de capacitores de filtragem, teste de isolamento do transformador de força e validação eletrônica de disparo de relés em bancada para assegurar total estabilidade operacional.
Itens Inclusos no Envio
- Placa Eletrônica Principal: 1 unidade de comando central da evaporadora com transformador de alimentação acoplado

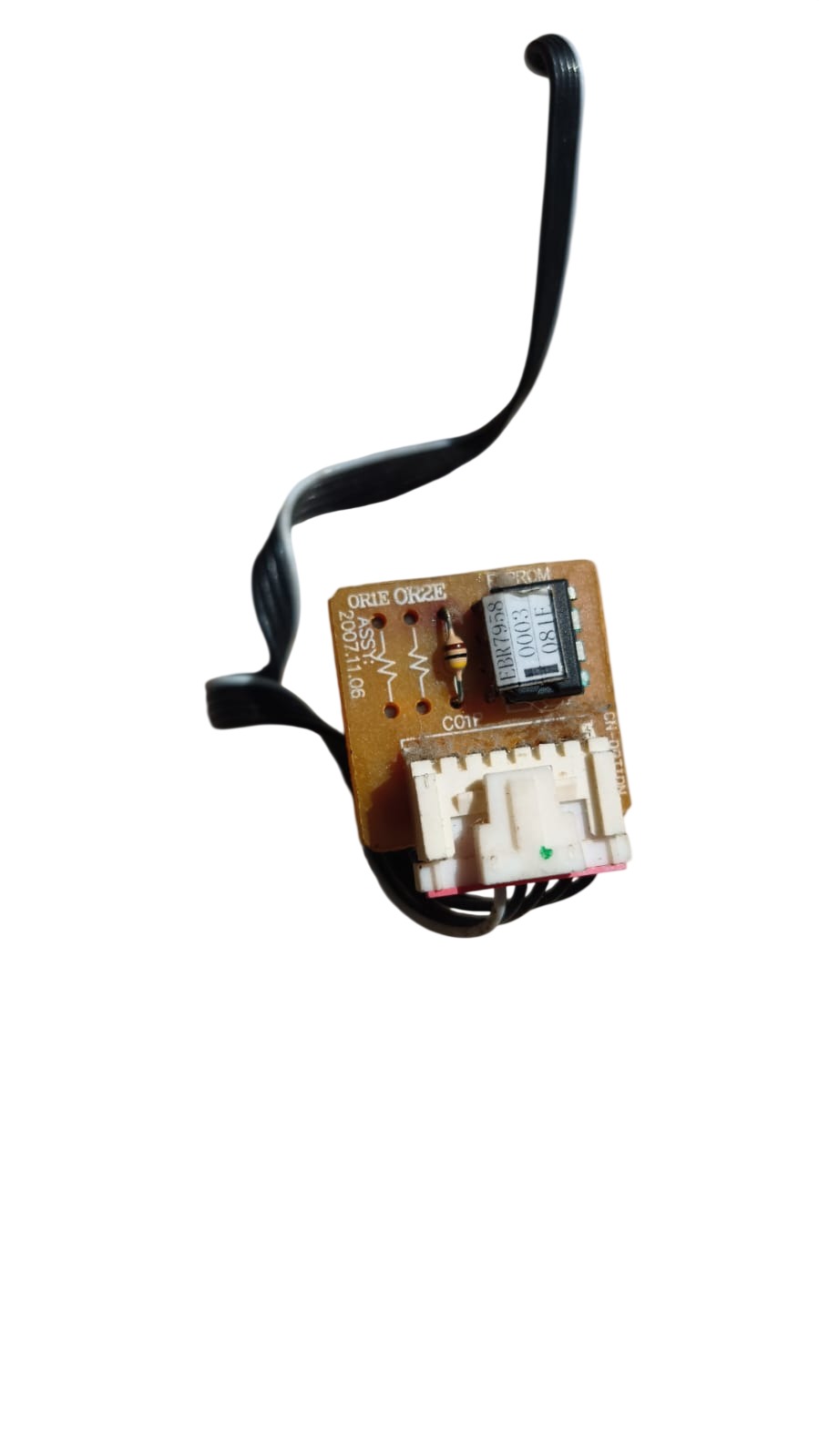

- Módulo de Memória EEPROM: 1 unidade de memória dedicada e compatível (Códigos de referência EBR7958 / EBR79580003)
Especificações Técnicas
- SKU da Loja: IC2400
- Tipo de Peça: Placa de controle principal com transformador acoplado da evaporadora
- Códigos de Referência da Placa: EBR77024605, EBR78260401, CRB38343401, 774NA10030, ZZ4NA10030
- Códigos de Referência da Memória EEPROM: EBR7958, EBR79580003
- Fabricante do Equipamento: LG Electronics
- Ciclo Compatível: Exclusivamente Ciclo Só Frio
- Capacidades Atendidas: 7.000 BTUs, 9.000 BTUs e 12.000 BTUs
- Condição: Recondicionado revisado e testado
- Garantia: 90 dias contra defeitos de funcionamento
Modelos de Evaporadoras Compatíveis por Capacidade (Exclusivo Ciclo Só Frio)
- Modelos de 7.000 BTUs: TSNC072W4W0, TSNC072W4W0.ANWGLAZ
- Modelos de 9.000 BTUs: TSNC092B4A0, TSNC092B4A0.AMBFLAZ
- Modelos de 12.000 BTUs: TSNC122B4A0, TSNC122B4A0.AMBFLAZ, TSNC122H4W0
Diretrizes Técnicas de Instalação e Validação
Alerta Crítico de Incompatibilidade com Ciclo Quente e Frio: Esta placa e a memória EEPROM que a acompanha são programadas especificamente para o ciclo Só Frio (Linha TSNC). Ela NÃO atende aos modelos da linha Quente e Frio (Linha TSNH), pois não dispõe dos circuitos de comando para o acionamento da válvula reversora de 4 vias da unidade externa.
Conferência Obrigatória do Código e EEPROM: Antes de concluir a compra, desmonte a caixa elétrica da sua evaporadora e compare os códigos impressos na etiqueta da placa do seu aparelho com os códigos homologados neste anúncio (EBR77024605, EBR78260401, CRB38343401). Certifique-se também de que o soquete da EEPROM confere com os códigos EBR7958 ou EBR79580003.
Atenção na Conexão dos Chicotes e Sensores: A instalação deve ser realizada com a rede elétrica totalmente desenergizada. Conecte com atenção os sensores de temperatura de degelo e ambiente, bem como os conectores do motor da turbina e do motor de passo do defletor de ar, evitando inversões de polaridade nos bornes.
Lacre de Segurança e Garantia: A placa e a memória acompanham selo de identificação e segurança da loja. A garantia legal de 90 dias cobre falhas nos componentes eletrônicos do circuito, não se estendendo a queima por descarga atmosférica, surtos de sobretensão na rede elétrica ou curto-circuito provocado por chicotes prensados ou oxidados.
Marcas e modelos são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
