SKU: DG085

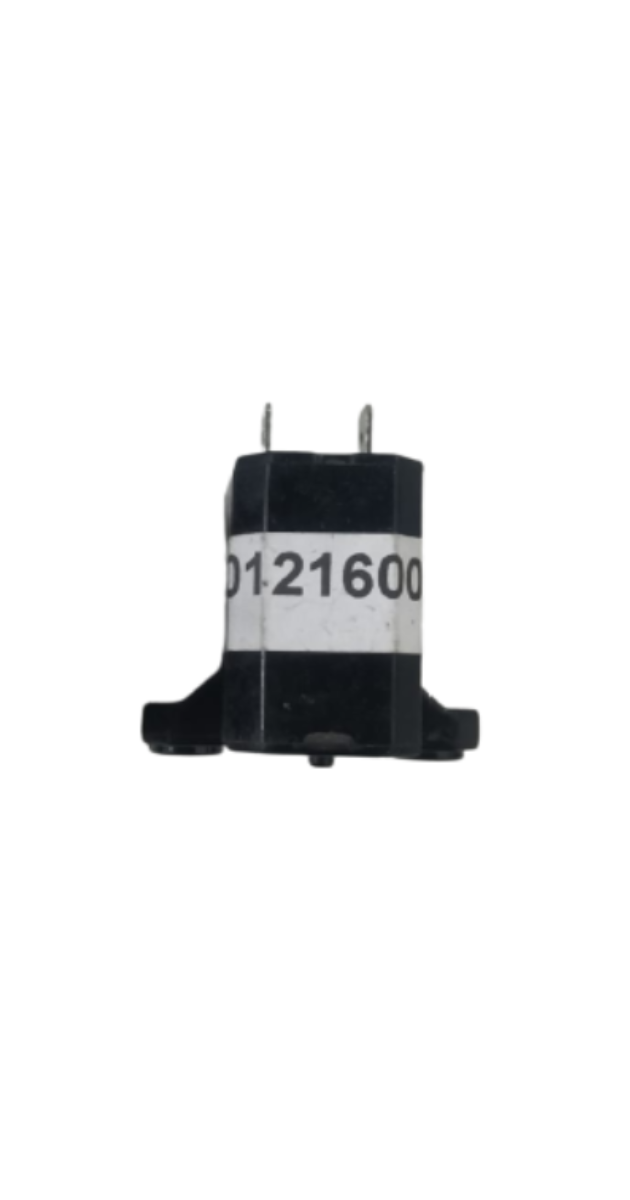

➔ RELÉ DE PARTIDA COMPRESSOR PTC AUXILIAR PARA CONDENSADORA DE AR-CONDICIONADO (MONOFÁSICO / INVERTER FUJITSU E CONVENCIONAIS R22)

Componente eletrônico e semicondutor de potência de gerenciamento de partida (termistor PTC – Coeficiente de Temperatura Positivo) desenvolvido sob os rigorosos padrões de engenharia da Dualgree. Este dispositivo atua diretamente no circuito elétrico de comando do compressor monofásico (tanto em sistemas com tecnologia Inverter de alta performance da fabricante Fujitsu quanto em unidades condensadoras convencionais que operam com gás R22). Sua função técnica primária é fornecer uma rampa de corrente auxiliar de alta intensidade ao enrolamento de partida do compressor no ato da inicialização do ciclo de refrigeração e, logo em seguida, isolar essa linha de forma passiva à medida que sua resistência ôhmica interna se eleva pelo calor, garantindo uma partida suave, linear e altamente segura.

⚙️ DIAGNÓSTICO TÉCNICO EM CAMPO (ERRO DE PARTIDA OU COMPRESSOR TRAVADO): O relé PTC é um dos componentes que mais sofre estresse térmico na condensadora devido aos picos cíclicos de partida do motor. Quando este termistor sofre degradação ou quebra interna das suas pastilhas cerâmicas, a resistência de 40 Ohms descalibra, impedindo que o compressor receba a rampa elétrica necessária para girar. Os principais indícios de falha são: condensadora Fujitsu piscando códigos de erro de sobrecorrente/falha no compressor (IPM), compressor convencional que tenta arrancar, faz um zumbido (“hummm”) e desarma pelo protetor térmico, ou placas eletrônicas que entram em proteção de rampa elétrica imediata.

? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA ELETRÔNICA

• Marca na plataforma: Dualgree
• Tipo de Peça: Relé de Partina Mecânico-Semicondutor PTC / Termistor de Partida de Compressor

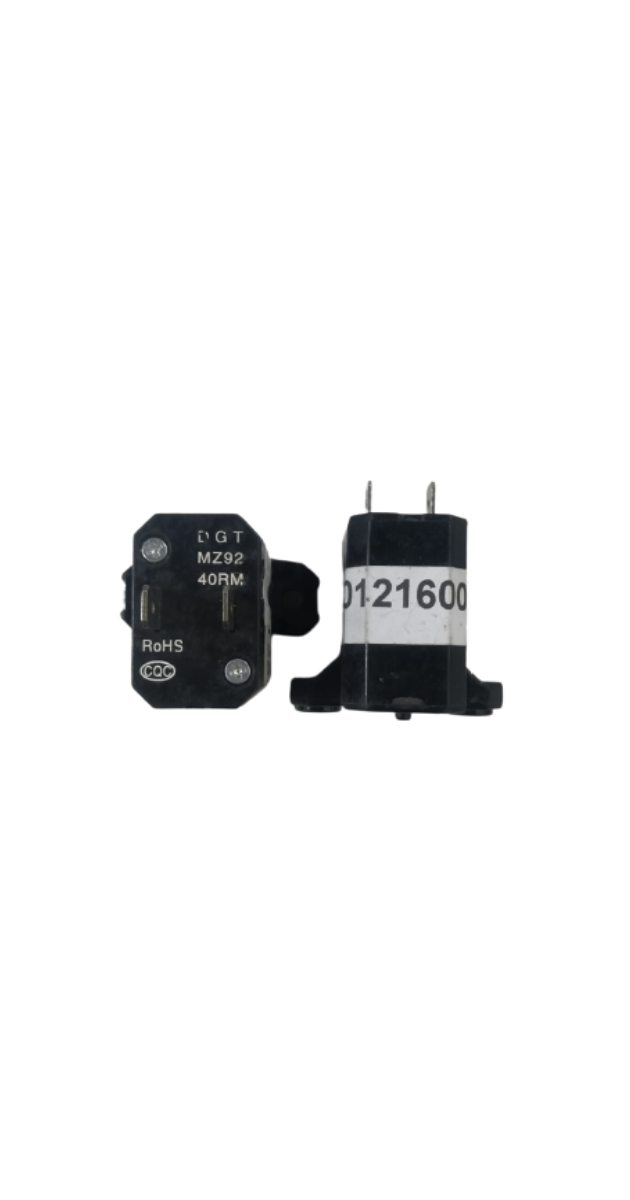

• Códigos Técnicos de Engenharia e Equivalência Genuína: DGT / MZ92 / 40RM
• Resistência Ôhmica Nominal Calibrada (Gabarito de Fábrica): 40 Ohms (40R) (Valor nominal estrito testado a 25°C, garantindo a leitura eletrônica exata exigida pelo software das placas controladoras da Fujitsu Inverter).
• Tipo de Rede Elétrica: Monofásico (Atende sistemas de fase única + neutro ou bifásicos residenciais/comerciais).
• Layout de Instalação Rápida: Instalação Super Simples (Plug-and-Play). Equipado com terminais do tipo Faston macho padrão de encaixe firme, eliminando a necessidade de soldagem em campo ou adaptações na fiação original do gabinete elétrico.
• Condição do Produto: Peça 100% Nova (Pastilha semicondutora interna intacta, sem trincas e pronta para suportar regimes pesados de carga).
• Garantia do Fornecedor: 90 dias

? LEQUE DE COMPATIBILIDADE EXTRAORDINÁRIO (LINHA FUJITSU INVERTER E CONVENCIONAIS)

Por possuir a curva de rampa térmica padronizada em 40 Ohms e os códigos MZ92 / DGT / 40RM, este relé PTC é homologado e atende perfeitamente aos circuitos de comando das seguintes unidades condensadoras:

### ? Condensadoras Inverter Fujitsu (Modelos Homologados): * AOBR30JFC (30.000 BTUs) * AOBR30LCT (30.000 BTUs) * AOBA30LFTL (30.000 BTUs) * AOBG36LBT4 (36.000 BTUs) * AOBG36LFTL (36.000 BTUs) * AOBG45LBTA (45.000 BTUs) * AOBG55LBTA (55.000 BTUs) ### ? Sistemas de Refrigeração Convencionais (On/Off): * Compatível universalmente com unidades condensadoras monofásicas de médio e grande porte de todas as marcas que operam com Gás R22 e que utilizem relé auxiliar de partida cerâmico na faixa de resistência de 40 Ohms.

⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (INSTRUÇÕES DE CAMPO)

? Conferência Obrigatória da Resistência (40 Ohms): Atenção! Existem no mercado diversas versões de relés PTC que possuem o mesmo formato plástico externo, mas com resistências internas que variam de 15, 22, 33 a 47 Ohms. Utilizar uma impedância incorreta em uma condensadora Inverter Fujitsu fará com que a placa eletrônica detecte anomalia na rampa de corrente e bloqueie o funcionamento da máquina por código de erro. **Antes de fechar a compra, certifique-se de que a peça defeituosa do seu aparelho corresponde aos códigos DGT, MZ92, 40RM ou possui a especificação de 40 Ohms**, garantindo o encaixe certeiro.

⚡ Lacre de Garantia e Cuidados na Instalação Elétrica: O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia. Amassar os terminais Faston por aplicação de força desalinhada, quebrar a carcaça plástica externa protetora por quedas ou causar curto-circuito franco por erro na ligação da fiação invalidarão por completo a cobertura de garantia de 90 dias.

⚙️ Modo Correto de Montagem Profissional: Ao realizar a substituição da peça avariada, limpe os terminais fêmea dos cabos originais com um limpa-contatos elétrico de secagem rápida para eliminar resíduos de oxidação ou zinabre. **Certifique-se de que os plugues entrem sob forte pressão mecânica nos terminais do novo relé PTC**; conexões frouxas geram superaquecimento localizado por efeito Joule, o que derrete a carcaça plástica do componente novo em poucos dias de uso.

? DIFERENCIAIS DO COMPONENTE DUALGREE

Pastilha Semicondutora de Alta Resiliência: Elemento cerâmico interno de alta tecnologia testado exaustivamente em ciclos severos de aquecimento e resfriamento contínuos, oferecendo transição de rampa estável e longa vida útil ao compressor.

Segurança Contra Surtos Térmicos: Carcaça externa fabricada em polímero termofixo isolante de alta densidade técnica, autoextinguível e imune a chamas, conferindo proteção total contra centelhamentos no painel elétrico da condensadora.

Marcas e modelos são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
