SKU: IC3478

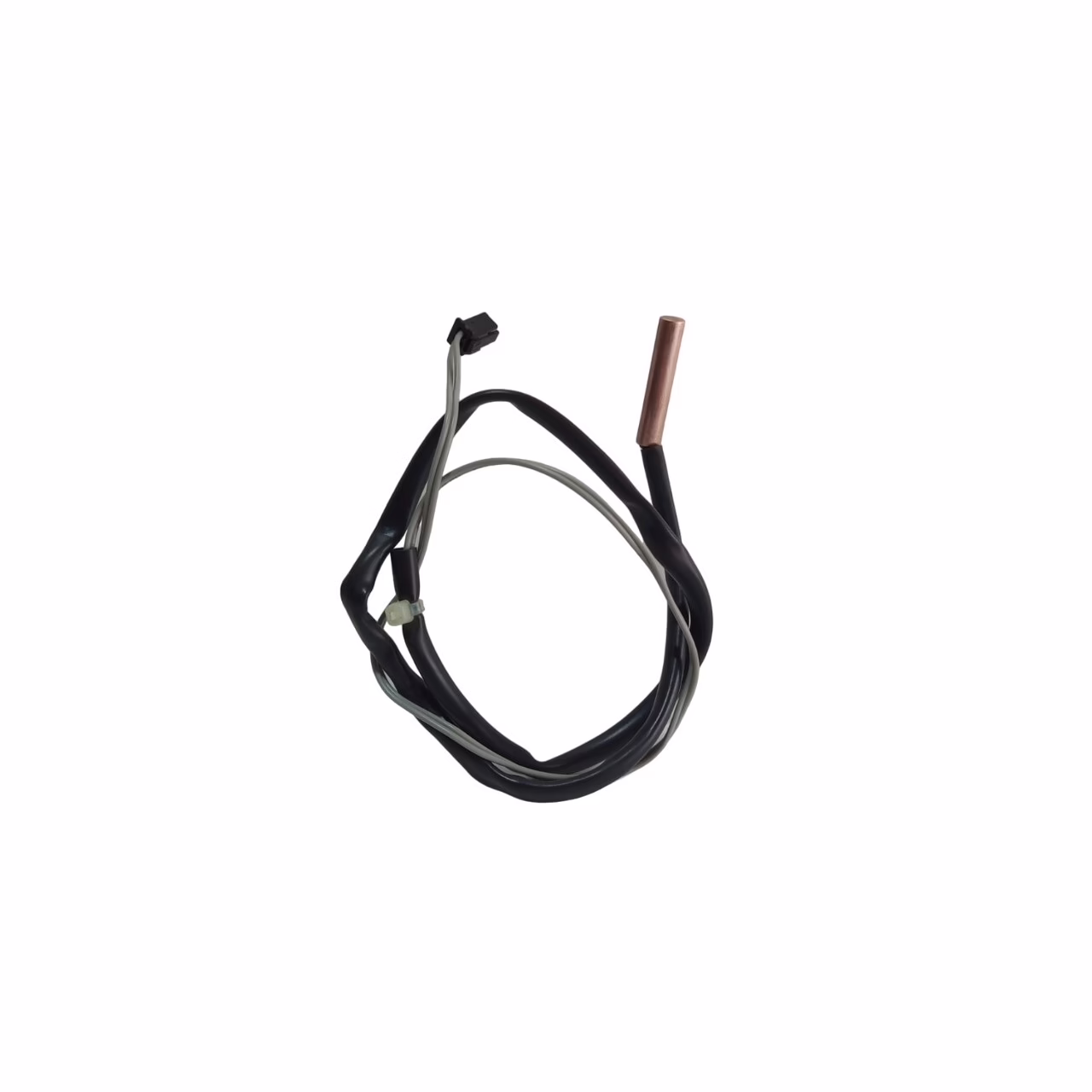

➔ SENSOR DE GELO DA EVAPORADORA COMPATÍVEL COM AR-CONDICIONADO SPLIT FUJITSU — TERMISTOR DE SERPENTINA DA UNIDADE INTERNA HIGH WALL (SKU DE CONTROLE: IC3478 / ACABAMENTO: CONECTOR PRETO / PART NUMBER: 9703297076)
O sensor de temperatura Fujitsu original de reposição para a unidade interna (sensor de gelo / termistor de degelo da serpentina da evaporadora / Indoor Coil Thermistor) é um componente eletrônico de alta sensibilidade e precisão desenvolvido sob as rigorosas especificações de engenharia da Fujitsu e distribuído pela Dualgree. Primeiramente, este sensor fica inserido diretamente no poço termométrico de cobre fixado na serpentina da evaporadora (unidade interna). Desse modo, ele desempenha a função vital de ler a temperatura do cano de cobre, monitorando o ponto de congelamento do fluido e enviando os dados de sinal elétrico para a placa principal evitar a formação de gelo nas colmeias.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E GENUÍNO: Diferente de chicotes de sensores recondicionados ou recuperados, este componente é comercializado na condição de **PEÇA NOVA**. Ele sai diretamente da linha de montagem oficial, com seu bulbo de latão perfeitamente lacrado contra infiltração de umidade provocada pela água condensada na serpentina. É a melhor escolha técnica para garantir leituras lineares de resistência ôhmica e total estabilidade no monitoramento térmico do aparelho.
⚙️ DETALHES DE IDENTIFICAÇÃO DE ENGENHARIA (SÉRIE CONVENCIONAL ASB): O fabricante homologa este componente sob o part number oficial de fábrica **9703297076**. Ele possui em sua extremidade de ligação um **CONECTOR PLÁSTICO DE COR PRETA** com formato guia exclusivo para encaixe na placa principal. O comprimento do cabo e o diâmetro do bulbo de contato de metal foram desenhados especificamente para atender às evaporadoras de grande porte de 18.000, 24.000 e 30.000 BTUs da série ASB.
? SOLUÇÃO PARA EVAPORADORA CONGELANDO OU PISCANDO ERRO: Se o seu ar-condicionado Fujitsu funciona por um tempo e começa a formar uma camada de gelo na colmeia interna, ou se a máquina corta a refrigeração logo após a partida piscando os leds correspondentes a “Falha no sensor da serpentina interna” (Indoor Coil Thermistor Error), o filamento interno deste componente está avariado. A substituição por esta peça nova original reestabelece o controle térmico exato imediatamente.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Sensor de Temperatura Fujitsu de Gelo / Serpentina Interna (Indoor Coil Thermistor)
- SKU de Controle Interno: IC3478
- Part Number Original de Fábrica: 9703297076
- Acabamento do Conector: Plugue plástico tipo Borne na cor Preta
- Tipo do Bulbo de Leitura: Ponta de Metal (Cobre/Latão) para encaixe em poço termométrico
- Faixa de Aplicação: Unidades evaporadoras High Wall convencionais de alta capacidade (18k, 24k e 30k BTUs)
- Condição do Produto: Peça 100% NOVA. Original de fábrica, testada e lacrada para envio.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA FUJITSU CONVENCIONAL HIGH WALL)
De fato, a curva ôhmica de calibração, o comprimento do chicote e o encaixe exato do conector preto deste sensor de temperatura Fujitsu atendem perfeitamente às seguintes evaporadoras (modelos informados sem cortes):
| Capacidade do Aparelho | Modelos de Evaporadoras Atendidos (Sem Cortes) |
|---|---|
| 18.000 BTUs | • ASB18R1 |
| 24.000 BTUs | • ASB24R1 |
| 30.000 BTUs | • ASB30R1 |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória da Cor do Conector (Evite Erros de Compra): As placas de evaporadoras Fujitsu utilizam múltiplos sensores (como o sensor de temperatura ambiente e o sensor de serpentina), que possuem conectores com cores diferentes (Preto, Vermelho, Branco) e curvas de resistência (£) totalmente distintas. **Este componente possui o conector preto e responde pelo part number 9703297076**. Antes de finalizar a compra, abra a tampa da caixa eletrônica da evaporadora e confirme se o sensor antigo conectado à serpentina possui o plugue na cor preta.
⚡ Lacre de Segurança e Restrições da Garantia Técnica: Nós enviamos o produto com etiqueta de identificação de segurança de nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Adicionalmente, componentes de sinal elétrico que apresentarem fios do chicote cortados, emendas com fita isolante, ou marcas de esmagamento mecânico provocados pela fixação inadequada na carenagem plástica perderão o direito à garantia de 90 dias.
⚙️ Modo Correto de Instalação (Dica de Ouro de Campo): Certifique-se de trabalhar com o disjuntor de energia geral desligado. Insira o borne preto na entrada correspondente da placa empurrando suavemente até ouvir o clique de travamento mecânico. **Ao posicionar o bulbo metálico na serpentina, introduza-o totalmente para dentro do poço de cobre de fixação original. Nunca aplique cola ou deixe o bulbo solto encostado nas aletas de alumínio, pois a leitura inadequada da temperatura do ar induzirá a placa a erro de cálculo, provocando o congelamento da máquina ou cortes por falsa proteção**.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Prevenção Contra Congelamento e Alta Precisão: Sendo um termistor original 100% novo de fábrica, este circuito assegura que a placa eletrônica receba a leitura térmica exata dos tubos condutores, permitindo que o sistema controle os ciclos de refrigeração com máxima eficiência e total segurança.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
