SKU: IC3628

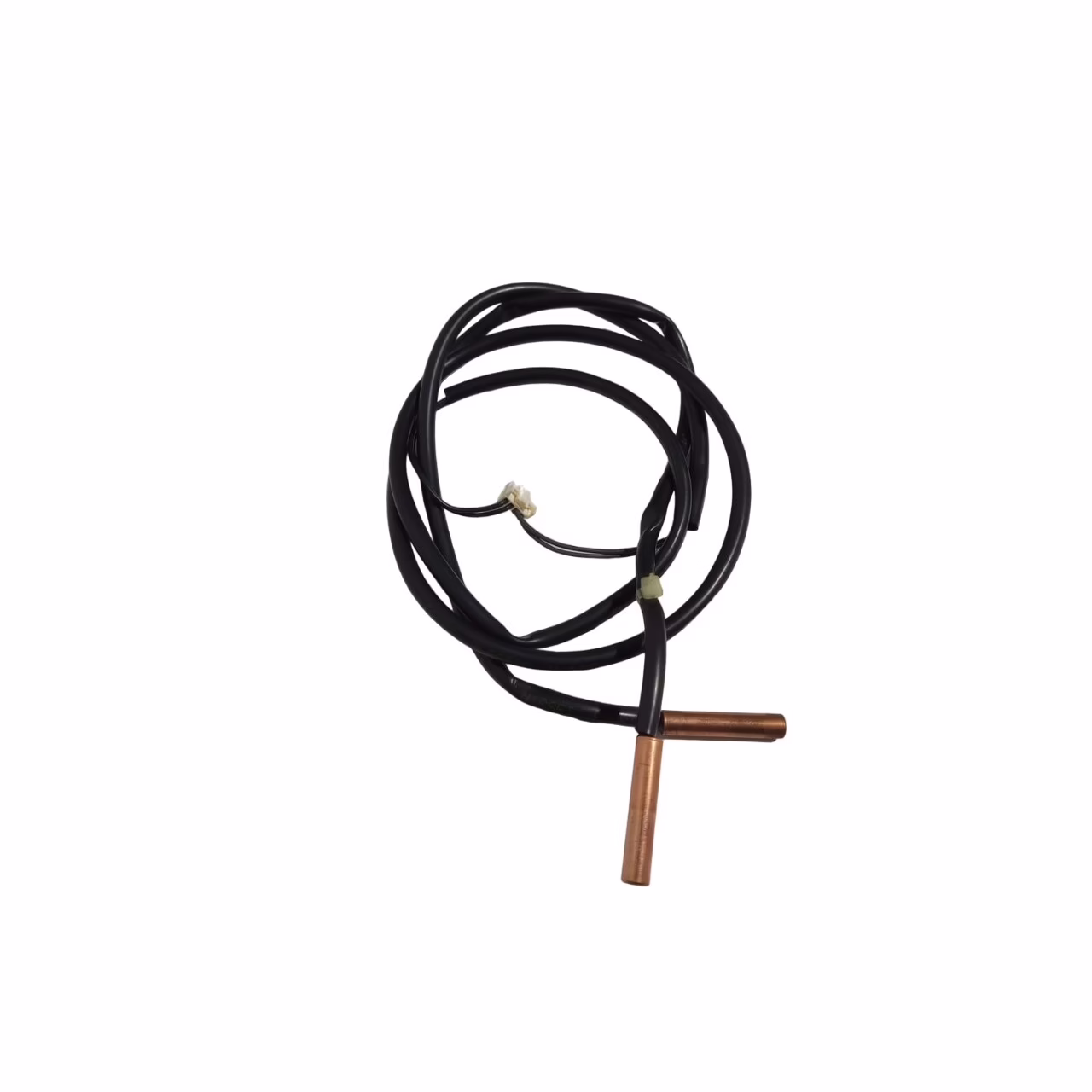

➔ SENSOR DE TEMPERATURA DUPLO DA CONDENSADORA COMPATÍVEL COM AR-CONDICIONADO FUJITSU INVERTER — CONJUNTO TERMISTOR DUPLO COM DUAS PONTAS DE METAL (SKU DE CONTROLE: IC3628 / ACABAMENTO: BORNE PEQUENO DE ENCAIXE EXCLUSIVO / PART NUMBER: 9900451059)
O sensor de temperatura Fujitsu original de reposição para a unidade externa (conjunto termistor duplo da condensadora / Outdoor Thermistor Double) é um componente eletrônico de alta precisão ôhmica desenvolvido sob as rigorosas especificações de engenharia da Fujitsu e distribuído pela Dualgree. Primeiramente, este conjunto atua no circuito de monitoramento de calor da condensadora (unidade externa). Desse modo, ele desempenha a função vital de ler simultaneamente as variações térmicas em pontos críticos da tubulação e da serpentina, enviando os dados de sinal para a placa principal ajustar a frequência do compressor Inverter.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E GENUÍNO: Diferente de chicotes de sensores recondicionados ou recuperados, este componente é comercializado na condição de **PEÇA NOVA**. Ele vem diretamente da linha de montagem oficial, com seus bulbos totalmente vedados e fiação blindada intacta. Trata-se da escolha técnica ideal para garantir medições de resistência sem variações ou oscilações causadas por fadiga de material.
⚙️ DETALHES DE IDENTIFICAÇÃO DE ENGENHARIA (CONECTOR EXCLUSIVO): O fabricante homologa este conjunto sob o part number oficial de fábrica **9900451059**. Ele possui como característica técnica principal o seu **BORNE PLÁSTICO PEQUENO DE ENCAIXE EXCLUSIVO**, que agrupa os dois sensores em um único plugue de sinal. As duas extremidades de leitura são do tipo **PONTA DE METAL (BULBO DE COBRE)**, projetadas para encaixe perfeito nos poços termométricos ou clipes da tubulação de cobre externa.
? SOLUÇÃO PARA CÓDIGOS DE ERRO E BLOQUEIO DA CONDENSADORA: Se o seu ar-condicionado Fujitsu liga a unidade interna, mas corta o funcionamento da unidade externa apresentando piscadas de leds correspondentes a erro de sensor de descarga, erro de temperatura da serpentina ou falha geral de termistor externo, os filamentos internos deste sensor duplo estão avariados. A substituição por esta peça nova original retira a máquina do modo de proteção e reestabelece o ciclo elétrico imediatamente.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Sensor de Temperatura Fujitsu Duplo da Condensadora (Thermistor Assy)
- SKU de Controle Interno: IC3628
- Part Number Original de Fábrica: 9900451059
- Configuração do Conjunto: 2 Sensores integrados no mesmo chicote elétrico

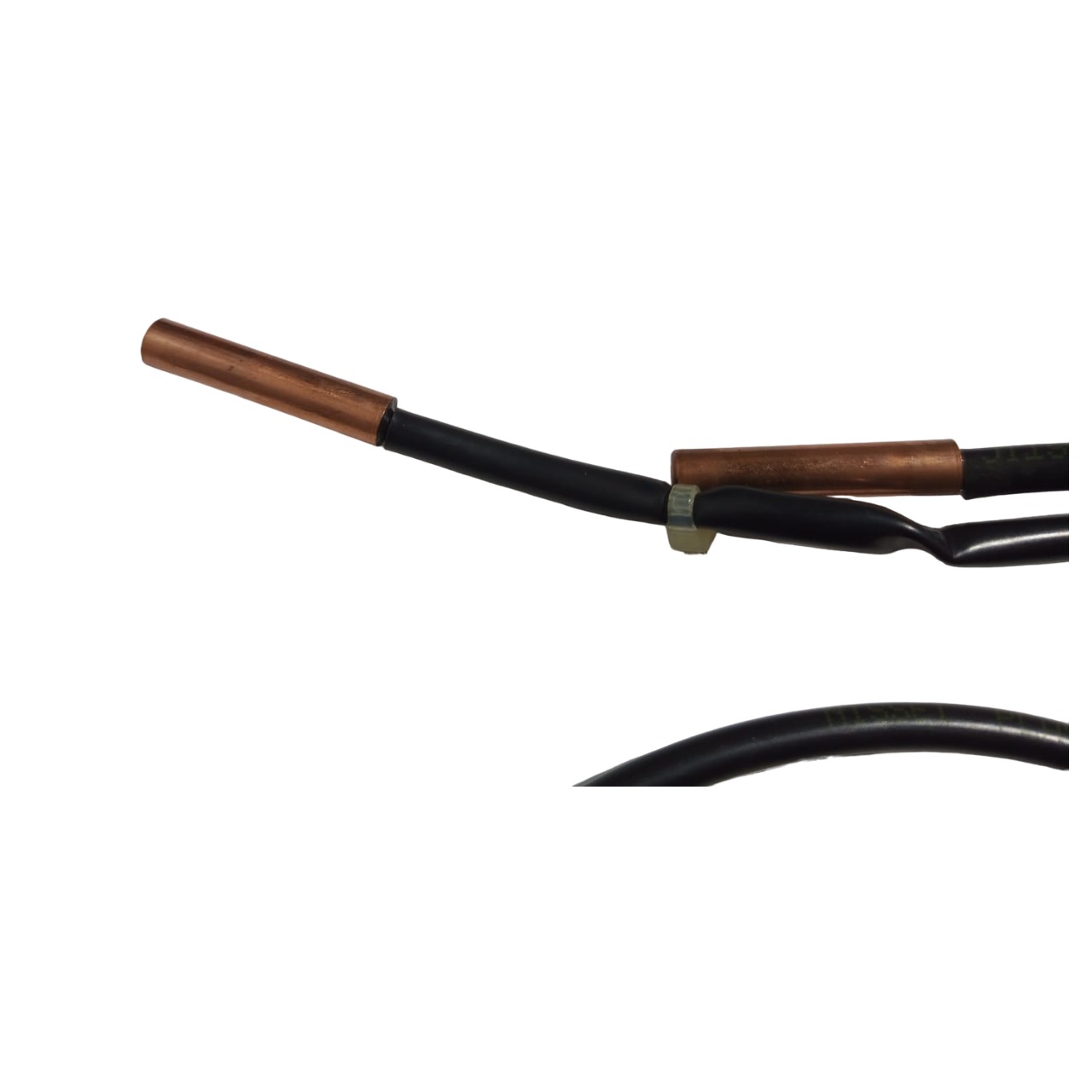

- Tipo dos Bulbos de Leitura: Ambos com Ponta de Metal (Cobre)

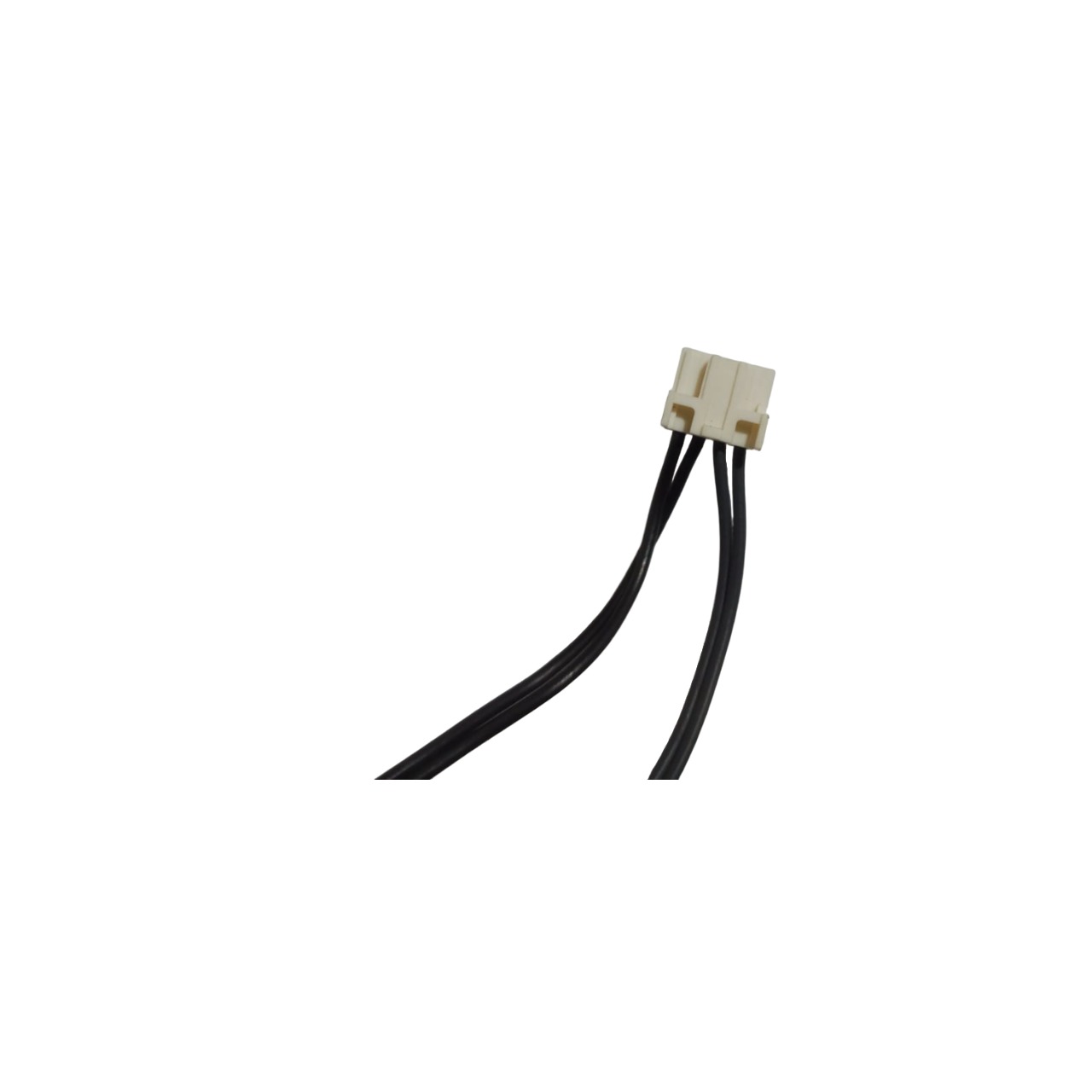

- Tipo do Conector: Borne pequeno de encaixe exclusivo padrão Fujitsu
- Faixa de Aplicação: Unidades condensadoras Split Inverter de 9.000 e 12.000 BTUs
- Condição do Produto: Peça 100% NOVA. Genuína, testada eletronicamente em laboratório de aferição térmica e pronta para montagem.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE DE CHASSI HOMOLOGADO (LINHA FUJITSU 9K E 12K BTUs)
De fato, a curva de calibração ôhmica das duas pontas, o comprimento dos fios e o formato do borne plástico pequeno deste sensor de temperatura Fujitsu atendem perfeitamente às seguintes condensadoras externas (modelos informados sem cortes):
| Capacidade / Linha | Modelos de Condensadoras Atendidos (Sem Cortes) |
|---|---|
| 9.000 BTUs | • AOBG09LJC • AOBR09LGC |
| 12.000 BTUs | • AOBR12JGC • AOBR12LGC |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória do Tamanho do Borne (Evite Devoluções): A Fujitsu possui modelos de sensores duplos e triplos que utilizam bornes plásticos maiores para condensadoras de alta capacidade (como as de 18k a 30k BTUs). **Este componente possui o borne pequeno de encaixe exclusivo para as máquinas de 9k e 12k listadas, respondendo pelo código 9900451059**. Antes de concluir a compra, desmonte a tampa do painel elétrico da condensadora e confirme se o encaixe fêmea na sua placa eletrônica recebe este plugue pequeno de duas vias duplas.
⚡ Lacre de Segurança e Restrições da Garantia: Nós enviamos o produto com etiqueta de identificação de segurança de nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Adicionalmente, componentes de sinal que apresentarem fios cortados, emendas com fita isolante, capas protetoras derretidas por proximidade excessiva com o maçarico na hora da solda de tubulação, ou pontas de metal amassadas perderão a garantia técnica de 90 dias.
⚙️ Modo Correto de Instalação (Dica de Campo): Desligue o disjuntor geral de energia elétrica antes de iniciar o manuseio. Conecte o borne pequeno na placa eletrônica principal de forma reta e suave até o encaixe total. **Ao posicionar as duas pontas de metal, insira-as firmemente dentro dos seus respectivos poços termométricos de cobre ou clipes de fixação originais na tubulação. Nunca deixe as pontas soltas ou encostadas na carenagem de ferro da máquina, pois o contato inadequado causará leituras induzidas falsas, fazendo a placa cortar o compressor por erro de temperatura**.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Monitoramento Térmico Estabilizado: Sendo um componente genuíno e 100% novo, este sensor duplo garante a leitura linear exata exigida pelo software da Fujitsu, permitindo que a tecnologia Inverter controle a modulação de rampa com alta eficiência e máxima economia de energia.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
