SKU: IC3164
<hr />
<h1 style=”font-weight: bold;”>➔ SERPENTINA DA EVAPORADORA EM COBRE COM ALETA AZUL (24.000 BTUs)</h1>

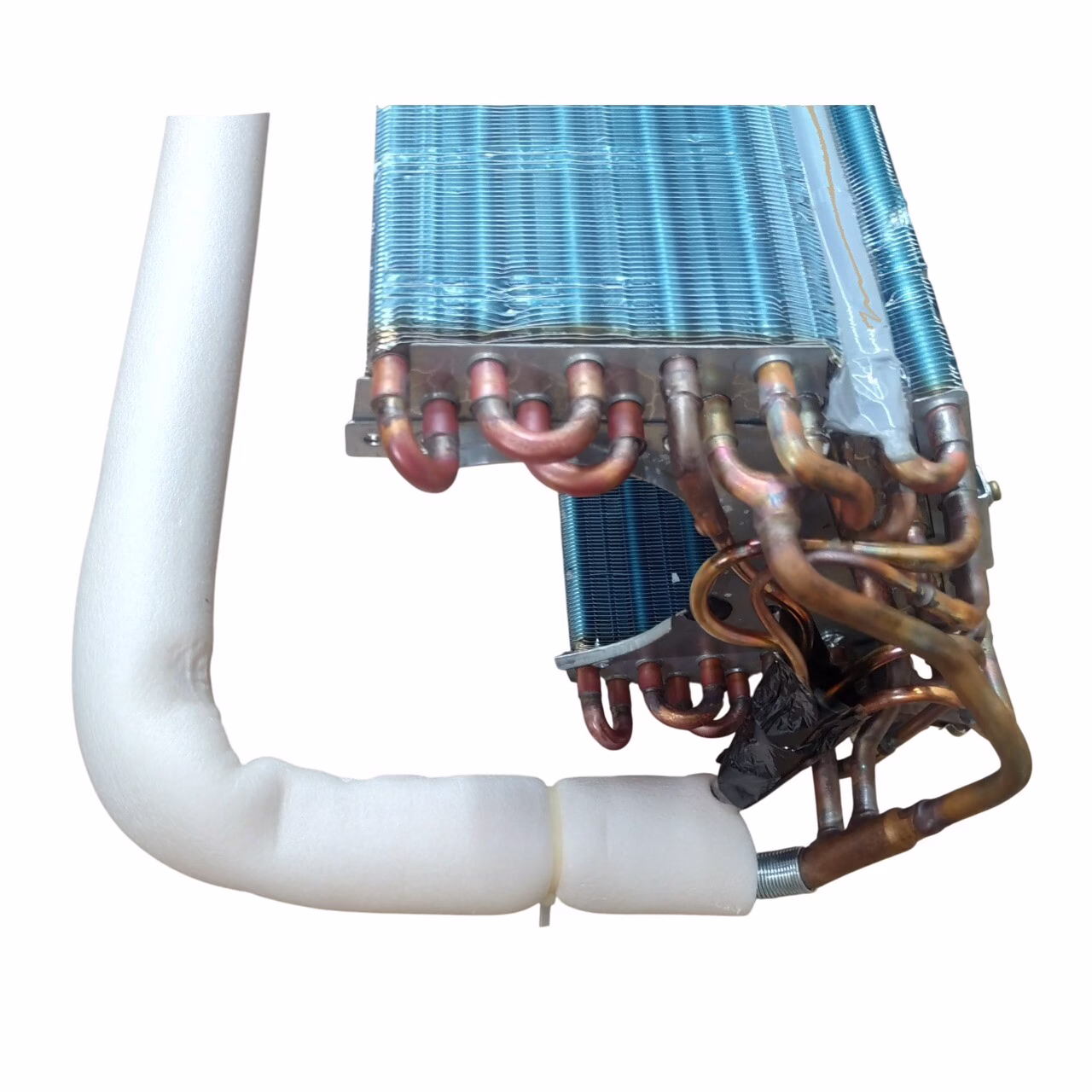

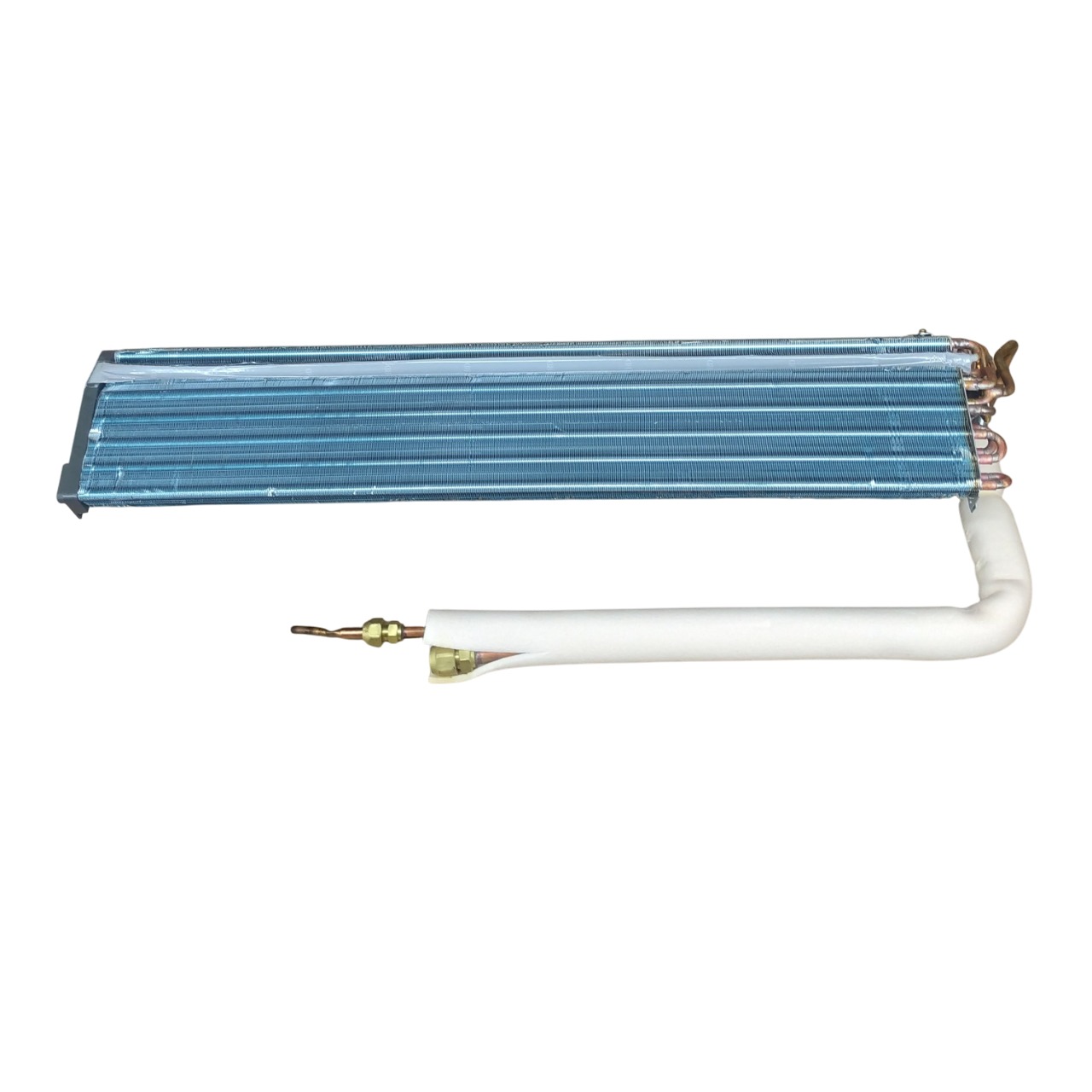

<p>Componente mecânico e hidráulico estrutural de refrigeração (trocador de calor da unidade interna) desenvolvido para sistemas de ar-condicionado Split de grande porte. Fabricada com tubulações internas em cobre de alta condutibilidade térmica e revestida com aletas de alumínio do tipo <strong>Blue Fin (Aleta Azul)</strong>, esta peça é responsável por realizar a troca de calor do ambiente, transformando o fluido refrigerante líquido em gás e promovendo o resfriamento rápido e eficiente do fluxo de ar.</p>
<p><em>Nota de Aplicação Técnica: Ideal para substituição de trocadores antigos que sofreram corrosão severa por maresia ou produtos químicos de limpeza, vazamentos de gás em pontos inacessíveis das curvas ou perfurações acidentais durante manutenções.</em></p>
<hr />
<h2 style=”font-weight: bold;”>? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA</h2>
<ul>
<li><strong>Marca na plataforma:</strong> Genérica / Peça de Reposição</li>
<li><strong>Tipo de Peça:</strong> Serpentina Trocadora de Calor da Unidade Interna (Evaporadora)</li>
<li><strong>Material das Tubulações:</strong> Cobre Eletrolítico (Maior durabilidade contra furos e oxidação)</li>
<li><strong>Tecnologia de Proteção das Aletas:</strong> Camada protetora <strong>Blue Fin</strong> (Aletas Azuis com tratamento anticorrosivo hidrofilítico).</li>

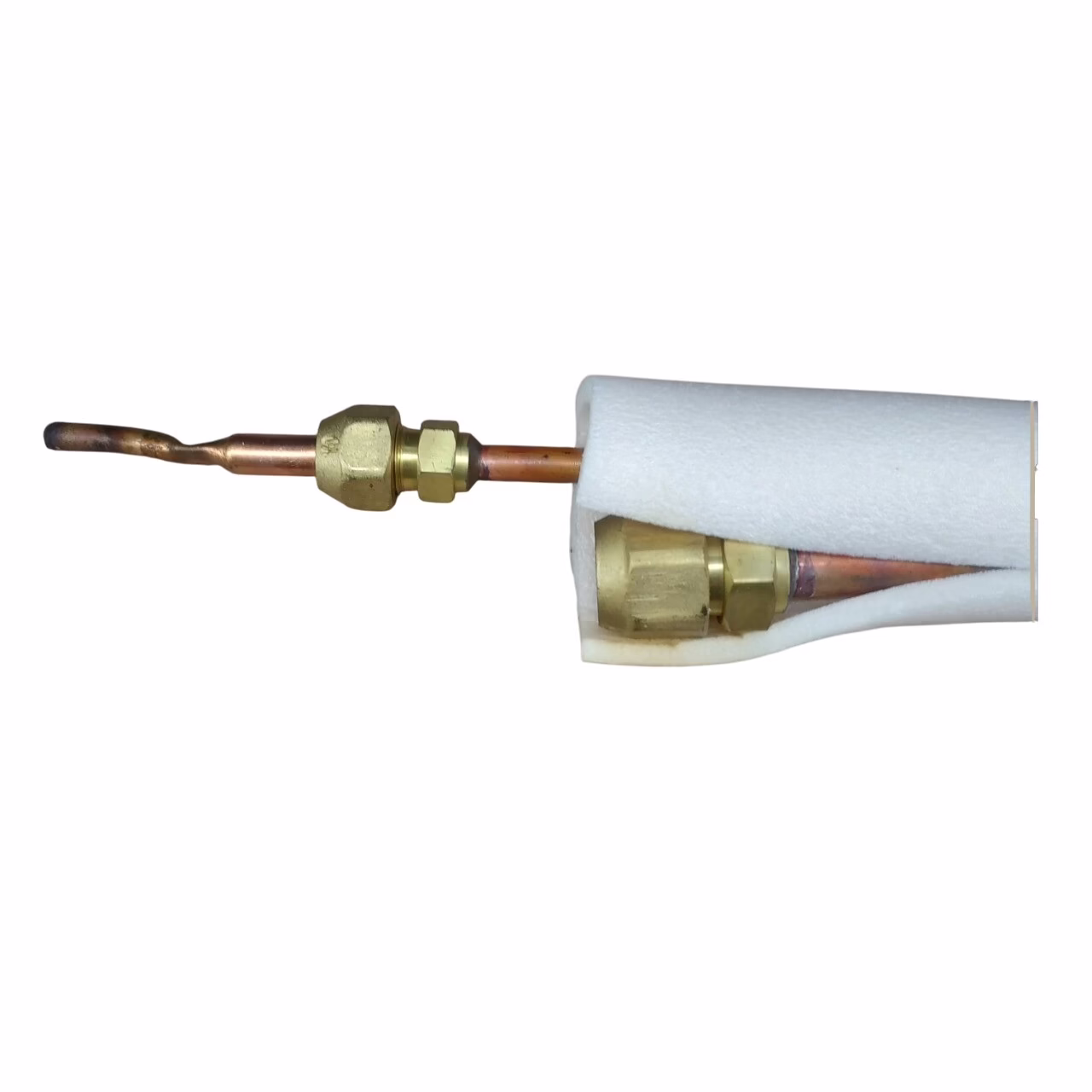

<li><strong>Bitolas das Conexões Hidráulicas (Linha de Linha):</strong>
<ul>
<li>Linha de Gás (Sucção): <strong>5/8″</strong></li>
<li>Linha de Líquido (Expansão): <strong>3/8″</strong></li>
</ul>
</li>
<li><strong>Gama de Capacidades Atendidas:</strong> Dimensionada estritamente para gabinetes e fluxo de massa de 24.000 BTUs.</li>

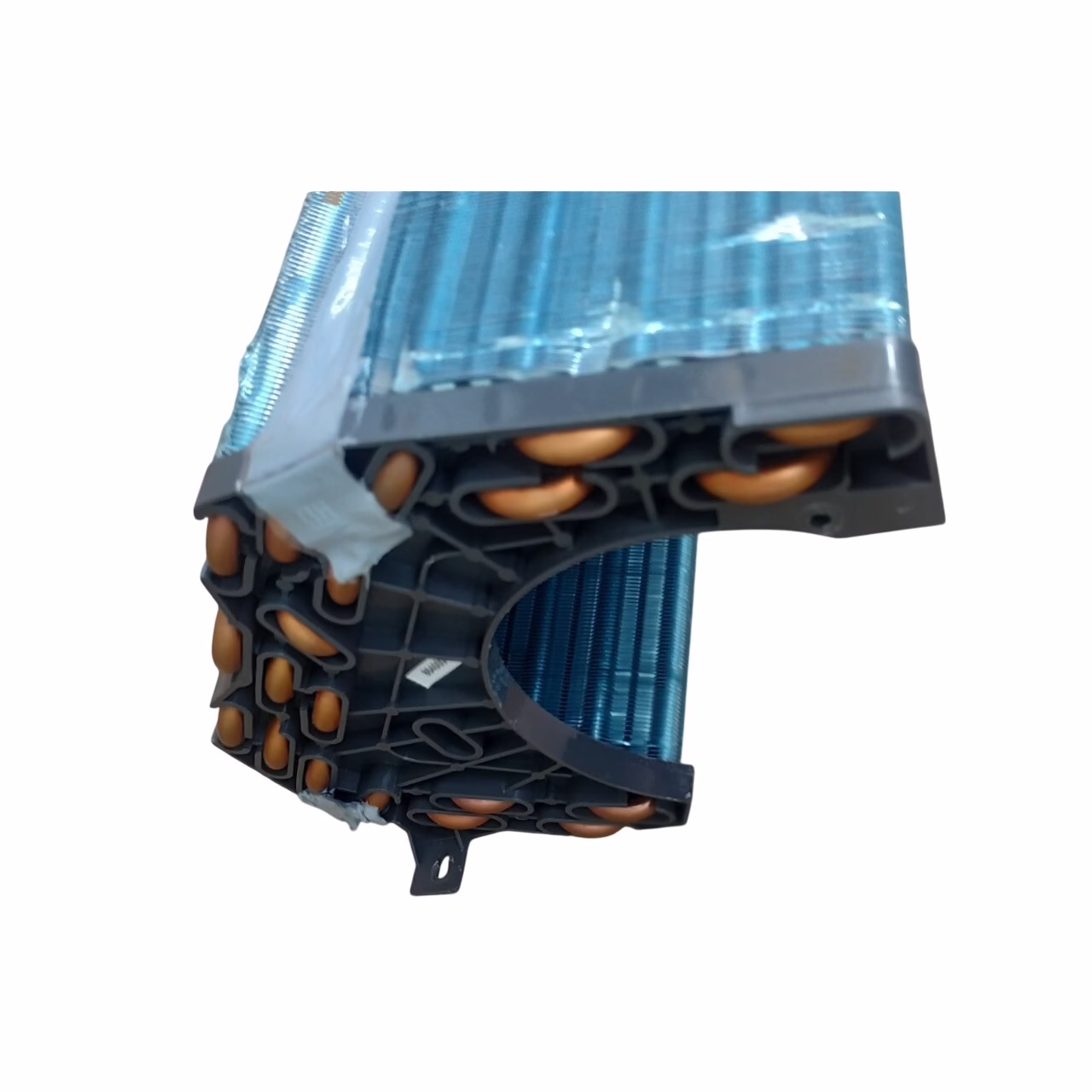

<li><strong>Condição do Produto:</strong> <span style=”color: #2e7d32; font-weight: bold;”>Peça Nova</span>. <span style=”color: #e65100; font-weight: bold;”>Observação de Estoque:</span> Por se tratar de um componente de grande volume metálico armazenado de forma avulsa de fábrica (OEM), a peça <strong>pode conter pequenos amassados ou desalinhamentos estéticos nas aletas de alumínio azul</strong> devido ao manuseio em estoque, conforme demonstrado nas fotos reais do produto. Estes detalhes são apenas visuais e não interferem na estanqueidade do cobre ou no rendimento térmico da máquina.</li>
<li><strong>Segurança:</strong> Enviada pressurizada de fábrica para comprovação de estanqueidade e com selo de garantia.</li>
<li><strong>Garantia do Fornecedor:</strong> 90 dias</li>
</ul>
<hr />
<h2 style=”font-weight: bold;”>? LEQUE DE COMPATIBILIDADE MAPEADO (SÉRIE ELGIN 24K)</h2>
<p>O comprimento do bloco de aletas, o ângulo das curvas das cabeceiras e o diâmetro dos tubos de conexão desta serpentina atendem perfeitamente ao chassi das unidades internas da fabricante Elgin de 24.000 BTUs, sendo <strong>100% compatível com os seguintes modelos:</strong></p>
<table style=”width: 100%; border-collapse: collapse; margin-top: 10px; margin-bottom: 10px;”>
<thead>
<tr style=”background-color: #f2f2f2; text-align: left;”>
<th style=”padding: 8px; border: 1px solid #ddd; font-weight: bold;”>Linha Comercial / Capacidade</th>
<th style=”padding: 8px; border: 1px solid #ddd; font-weight: bold;”>Modelos de Evaporadora Homologados (Encaixe Nativo)</th>
</tr>
</thead>
<tbody>
<tr>
<td style=”padding: 8px; border: 1px solid #ddd; vertical-align: top; font-weight: bold; color: #0d47a1;”>Modelo Só Frio (24.000 BTUs)</td>
<td style=”padding: 8px; border: 1px solid #ddd; vertical-align: top;”>
• SMFI24000-2 (Série Elgin Split Hi-Wall)
</td>
</tr>
<tr>
<td style=”padding: 8px; border: 1px solid #ddd; vertical-align: top; font-weight: bold; color: #c62828;”>Modelo Quente e Frio (24.000 BTUs)</td>
<td style=”padding: 8px; border: 1px solid #ddd; vertical-align: top;”>
• SRFI24000-2 (Série Elgin Split Hi-Wall)
</td>
</tr>
</tbody>
</table>
<hr />
<h2 style=”font-weight: bold;”>⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME ANTES DO PEDIDO)</h2>
<blockquote>
<p>? <strong>Lacre de Garantia e Cuidados Estritos com a Brasagem:</strong> O produto acompanha etiqueta de identificação de segurança. <strong>Não remova o selo de garantia</strong>. No momento da soldagem (instalação técnica no chassi elétrico e linhas de cobre da infraestrutura), o técnico refrigerista deve obrigatoriamente <strong>proteger as cabeceiras plásticas da calha de dreno e aplicar isolamento térmico (pano úmido)</strong> nas proximidades para que o calor do maçarico não derreta o plástico do gabinete ou cause tensões mecânicas nas curvas de alumínio/cobre. Danos térmicos ou furos causados por excesso de calor no momento da brasagem anularão a garantia.</p>
<p>⚡ <strong>Procedimento Obrigatório de Teste de Estanqueidade:</strong> Toda serpentina nova deve ter sua pressurização testada com nitrogênio comercial <strong>antes</strong> de ser definitivamente soldada na carcaça do aparelho. Certifique-se de que o sistema de tubulação da infraestrutura antiga passou por limpeza com R141b para eliminar resíduos de óleo carbonizado de compressores queimados anteriormente, prevenindo contaminações e perda de rendimento na peça nova.</p>
<p>? <strong style=”color: #c62828;”>Conferência Obrigatória das Conexões (5/8 e 3/8):</strong> A fabricante Elgin possui diferentes gerações de aparelhos de 24.000 BTUs (linhas Eco Cube, Trend, Inverter Compact) que adotam diâmetros de conexões de linhas diferentes (como 1/2″ e 1/4″) dependendo do lote do compressor e do ano de fabricação. Verifique no manual do seu equipamento ou meça os canos de interligação da sua evaporadora antiga para garantir que as bitolas exijam rigorosamente as medidas de **5/8″** e **3/8″** deste anúncio.</p>
</blockquote>
<hr />
<h2 style=”font-weight: bold;”>? DIFERENCIAIS DO COMPONENTE</h2>
<blockquote>
<p><strong>Proteção Anticorrosiva Blue Fin:</strong> O revestimento em resina acrílica azul sobre as aletas de alumínio retarda o aparecimento de oxidações provocadas pela umidade cíclica da condensação interna e pela ação do tempo, sendo altamente recomendado para prolongar a vida útil do aparelho.</p>
<p><strong>Substituição Sob Medida:</strong> Desenvolvida respeitando o dimensional de altura, largura e profundidade do bloco trocador dos modelos **SMFI24000-2** e **SRFI24000-2**, garantindo o encaixe perfeito nos suportes plásticos laterais da carcaça sem folgas ou frestas que desviem o fluxo de vento da turbina.</p>
</blockquote>
<hr />
<p>Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).</p>
