SKU: Ic4140

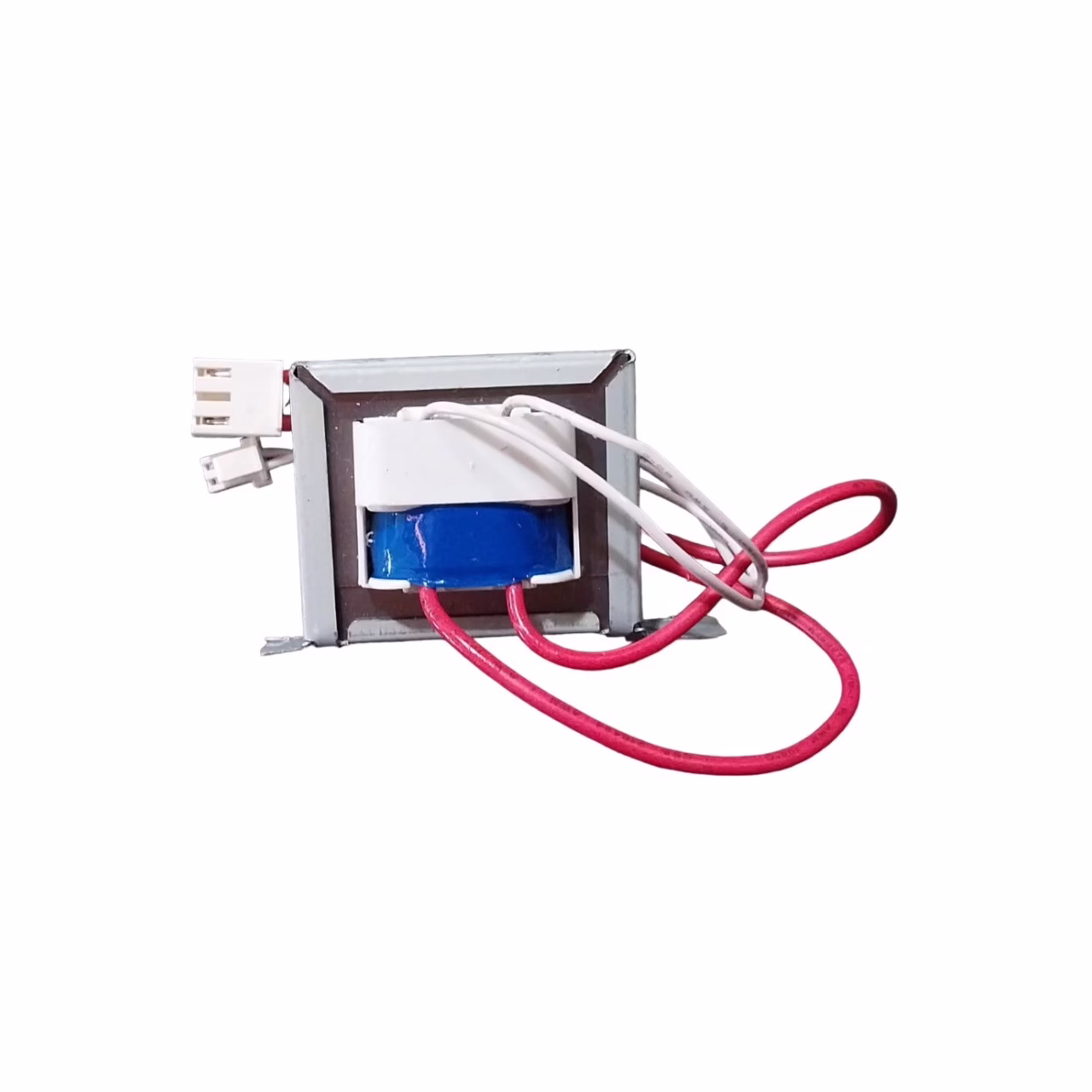

➔ TRANSFORMADOR ELÉTRICO REBAIXADOR DE TENSÃO DA PLACA DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT ELGIN ECO INVERTER 12.000 BTUs — PEÇA NOVA (SKU DE CONTROLE: IC4140 / FABRICANTE DA PEÇA: KY ELECTRONIC CO. / MODELO TÉCNICO: KY/EI48 / CÓDIGO DA PEÇA: 210901224 / CERTIFICAÇÃO: CQC13001096240 / ENTRADA: 220V 50/60Hz / SAÍDA: 10,5V 800mA)
O transformador evaporadora Elgin Inverter rebaixador de tensão de comando (trafo auxiliar de alimentação da placa de controle da evaporadora / Power Transformer) é um componente elétrico de alta precisão e isolamento magnético distribuído pela Dualgree. Primeiramente, este transformador fica conectado à entrada da placa eletrônica de comando na unidade interna (evaporadora) de equipamentos Split Elgin Eco Inverter de 12.000 BTUs. Desse modo, ele desempenha a função vital de rebaixar a tensão da rede de 220V AC para 10,5V AC em corrente alternada (com capacidade de corrente de 800mA), fornecendo a energia rebaixada adequada para que a ponte retificadora e os reguladores da placa alimentem os relés, o microprocessador e os sensores do aparelho.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E ORIGINAL: Este componente elétrico é comercializado na condição de **PEÇA NOVA E ORIGINAL**. Fabricado pela reconhecida especialista **KY Electronic Co., Ltd.**, responde pelo modelo de engenharia **KY/EI48**, código de peça **210901224** e certificação de qualidade **CQC13001096240**. Trata-se da escolha exata e segura para reestabelecer a alimentação elétrica da placa do seu ar-condicionado Elgin Eco Inverter.
? MEDIDAS TÉCNICAS E DETALHES DE ENGENHARIA (ENTRADA 220V RED-RED / SAÍDA 10,5V 800mA WHI-WHI): O transformador opera com Tensão de Entrada Primária de **AC 220V 50/60Hz (fiação Vermelho-Vermelho / RED-RED)** e Tensão de Saída Secundária de **AC 10.5V 800mA (fiação Branco-Branco / WHI-WHI)**. Os chicotes contam com conectores e isolamento sob medida para acoplamento direto nos bornes da placa do modelo Elgin **HTFI12B2FA**.
? SOLUÇÃO PARA PLACA APAGADA, TRAFO QUEIMADO E SURTO ELÉTRICO: Se o seu ar-condicionado Elgin Eco Inverter parou completamente de funcionar, não acende as luzes do painel e não dá sinal de vida após uma oscilação de energia na rede elétrica, o enrolamento primário do transformador pode ter queimado (aberto). A substituição por este transformador novo restabelece a alimentação de 10,5V e faz a placa voltar a funcionar.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree
- Fabricante do Equipamento: Elgin
- Fabricante do Transformador: KY Electronic Co., Ltd.
- Tipo de Peça: Transformador Evaporadora Elgin Inverter (Trafo Rebaixador de Tensão para Placa Eletrônica)
- SKU de Controle Interno: Ic4140
- Código da Peça / Part Number: 210901224
- Modelo Técnico do Trafo: KY/EI48
- Certificação de Segurança: CQC13001096240
- Tensão de Entrada (Input – RED/RED): AC 220V (50/60Hz)
- Tensão de Saída (Output – WHI/WHI): AC 10,5V
- Corrente Nominal de Saída: 800mA
- Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split Elgin Eco Inverter de 12.000 BTUs
- Condição do Produto: Peça 100% NOVA e ORIGINAL. Pronta para instalação.
- Garantia do Fornecedor: 90 dias para defeitos de fabricação
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA ELGIN ECO INVERTER 12.000 BTUs)
De fato, os parâmetros elétricos de entrada (220V) e saída (10,5V 800mA) deste transformador evaporadora Elgin Inverter Ic4140 atendem perfeitamente ao seguinte modelo de ar-condicionado (modelo informado sem cortes):
| Série / Família do Equipamento Elgin Inverter | Modelo de Evaporadora Atendido (Sem Cortes) |
|---|---|
| Elgin Eco Inverter High Wall (12.000 BTUs) | • HTFI12B2FA |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória do Código (210901224) e Tensões (220V / 10,5V 800mA): Retire o transformador antigo da caixa de controle e verifique se traz o código **210901224**, o modelo **KY/EI48** ou as especificações de **220V para 10.5V 800mA**. Confirme também na etiqueta lateral da máquina se o modelo é exatamente **HTFI12B2FA**.
⚡ Lacre de Segurança e Alerta de Perda de Garantia: Enviamos a peça devidamente testada com lacre de segurança. Não remova o selo de garantia sob nenhuma hipótese. A remoção do selo, bem como a decapagem/corte manual de fios ou a queima provocada por ligação em rede de voltagem incorreta anularão a garantia legal de 90 dias.
⚙️ Verificação Preventiva da Placa (Dica do Técnico): Antes de conectar o trafo novo, utilize um multímetro para testar se não há diodos em curto-circuito na ponte retificadora ou capacitores danificados na placa de comando. Um curto-circuito na linha de baixa tensão da placa causará o aquecimento excessivo e a queima imediata do secundário do transformador novo.
? DIFERENCIAIS DUALGREE
Isolamento Elétrico e Conversão Exata: Sendo uma peça nova e original distribuída pela Dualgree, este transformador oferece a conversão exata de tensão de 10,5V AC, mantendo a estabilidade elétrica e a longa vida útil da placa de comando do seu ar-condicionado Elgin.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme established no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
