SKU: IC735

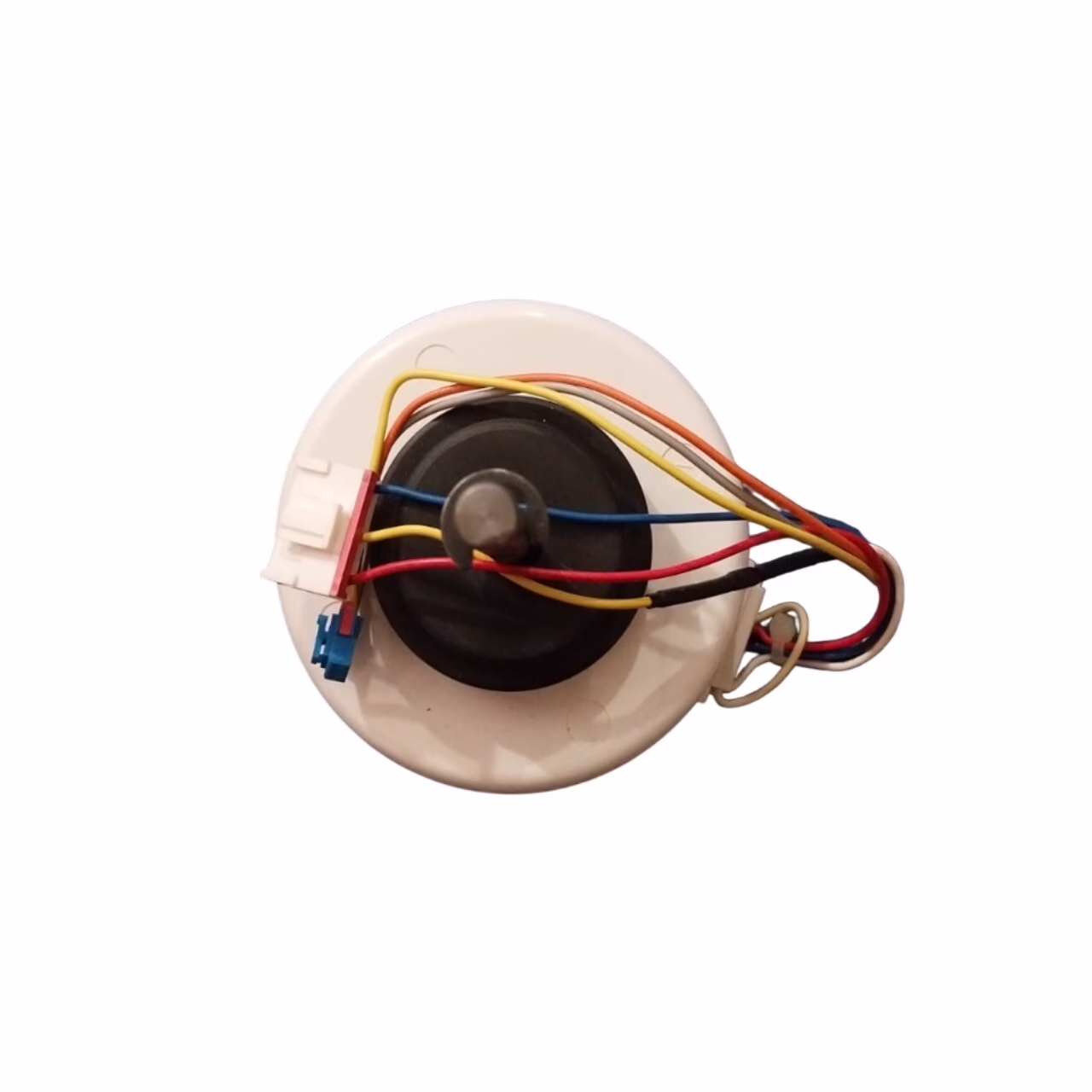

➔ MOTOR ELÉTRICO VENTILADOR DA TURBINA DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT SAMSUNG INVERTER / MAX PLUS 9.000 A 12.000 BTUs — PEÇA NOVA E ORIGINAL (SKU DE CONTROLE: IC735 / CÓDIGOS DA PEÇA: DB31-00619B, DB31-00680A, DB31-00678A, DB31-00531C / MODELO IMPRESSO: RPG15C-8(AL) / ETIQUETA: Y4S476B223L / TENSÃO DE COMANDO: AC 220V~ 60HZ / POTÊNCIA: 17W / ROTAÇÃO: 1300 RPM / CAPACITOR EXAGERO: 1.2µF / FABRICANTE: ZHONGSHAN BROAD-OCEAN MOTOR)
O motor ventilador evaporadora Samsung DB31-00619B (motor elétrico AC 220V de acionamento da turbina tangencial da unidade interna / Indoor Fan Motor Assembly) é um componente eletromecânico de rotação e circulação de ar de alta eficiência e confiabilidade distribuído pela Dualgree. Primeiramente, este motor fica instalado no compartimento lateral da unidade interna (evaporadora) de uma ampla gama de equipamentos Split Samsung Inverter e Max Plus de 9.000 e 12.000 BTUs. Desse modo, sua função vital é girar a turbina plástica com fluxo de ar contínuo e silencioso, garantindo a rápida sucção do ar do ambiente, a troca térmica na serpentina e o insuflamento homogêneo do ar climatizado pelo cômodo.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E ORIGINAL: Este componente eletromecânico é comercializado na condição de **PEÇA NOVA E ORIGINAL**. Fabricado pela prestigiada *Zhongshan Broad-Ocean Motor Co., Ltd.*, traz carcaça com isolamento térmico Classe E, proteção IP20, motor de 4 polos e especificação técnica **220V~ 60Hz 17W 0.22A 1300 r/min**. Responde pelos **Códigos oficiais DB31-00619B, DB31-00680A, DB31-00678A, DB31-00531C**, modelo de carcaça **RPG15C-8(AL)** e etiqueta de identificação **Y4S476B223L**. Trata-se da escolha perfeita para recuperar o desempenho da sua evaporadora.
? ATENÇÃO TÉCNICA CRÍTICA DE ENGENHARIA (CONFERÊNCIA DE TENSÃO AC 220V vs BLDC 310V DC): **ALERTA DE MÁXIMA ATENÇÃO ANTES DE COMPRAR:** Este motor opera estritamente em **TENSÃO ALTERNADA AC 220V~ (utiliza capacitor permanente de 1.2µF/450V na placa)**. **NÃO CONFUNDA** com os motores da linha Samsung Inverter que utilizam tecnologia BLDC em corrente contínua de alta tensão (310V DC). Retire o motor queimado e verifique se a etiqueta traz a indicação “220V~” ou “RPG15C-8(AL)”.
? SOLUÇÃO PARA EVAPORADORA SEM VENTILAÇÃO, BARULHO NOS ROLAMENTOS E CÓDIGO DE ERRO DE VENTILADOR: Se a evaporadora do seu ar-condicionado Samsung parou de soltar vento, se o motor antigo queimou os enrolamentos elétricos, se apresenta ruidos fortes de rolamento ou exibe erro de rotação no painel, a substituição por este motor novo devolve a ventilação silenciosa e o conforto ao seu ambiente.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree
- Fabricante do Equipamento: Samsung (Fabricado por Broad-Ocean Motor)
- Tipo de Peça: Motor Ventilador Evaporadora Samsung DB31-00619B (Motor AC 220V da Turbina Interna)
- SKU de Controle Interno: IC735
- Modelo da Carcaça: RPG15C-8(AL)
- Código de Etiqueta: Y4S476B223L
- Códigos da Peça / Part Numbers Compatíveis: DB31-00619B | DB31-00680A | DB31-00678A | DB31-00531C
- Tensão e Frequência de Operação: 220V~ 60Hz (Corrente Alternada – AC)
- Potência / Corrente Elétrica: 17 Watts / 0.22 Amperes
- Velocidade de Rotação Nominal: 1300 RPM (r/min) — 4 Polos
- Capacitor Requerido (Placa): 1.2µF / 450V
- Grau de Proteção e Isolamento: Classe E / IP20
- Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split High Wall de 9.000 a 12.000 BTUs
- Condição do Produto: Peça 100% NOVA e ORIGINAL. Pronta para instalação.
- Garantia do Fornecedor: 90 dias para defeitos de fabricação
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHAS SAMSUNG SPLIT INVERTER / MAX PLUS)
De fato, as especificações elétricas em AC 220V, a fiação e as dimensões do eixo deste motor ventilador evaporadora Samsung IC735 atendem perfeitamente aos seguintes modelos de ar-condicionado (modelos informados sem cortes):
| Série / Família do Equipamento Samsung | Modelos de Evaporadoras Atendidos (Sem Cortes) |
|---|---|
| Série AJ / AM (Multi Split Inverter) | • AJ007JBRDCH/AZ | AJ009JBRDCH/AZ | AJ012JBRDCH/AZ • AM007KNQDCH/AZ | AM009KNQDCH/AZ | AM012KNQDCH/AZ |
| Série AQ / AQV (Convencional / Inverter) | • AQ09ESBTNXAZ | AQ09ESBTXAZ | AQ09UBBNXAZ | AQ09UBTXAZ | AQ09UWBUXAZ • AQ12ESBANXAZ | AQ12ESBTXAZ | AQ12UBANXAZ | AQ12UBTXAZ | AQ12UWBUNXAZ | AQ12UWBUXAZ | AQ12UWBVXAZ • AQV09PSBTXAZ | AQV12PSBTNXAZ | AQV12PSBTXAZ |
| Série AR (High Wall Inverter / Max Plus) | • AR09HCSUAWQ/AZ | AR09HCSUBWQ/AZ | AR09HPSUAWQ/AZ | AR09HSSPASN/AZ | AR09HSSPBSN/AZ | AR09HVSPASN/AZ | AR09HVSPASNYAZ | AR09HVSPBSN/AZ | AR09KCFUBWQNAZ | AR09KCSUBWQNAZ | AR09KPFUAWQNAZ | AR09KPSUAWQNAZ | AR09KSSPASNNAZ | AR09KSSPBGMNAZ | AR09KVSPBSNNAZ | AR09MSSPBGMNAZ | AR09MVSPBGMNAZ • AR12HCSUAWQ/AZ | AR12HCSUAWQNAZ | AR12HCSUAWQYAZ | AR12HPSUAWQ/AZ | AR12HSSPASN/AZ | AR12HVSPASN/AZ | AR12HVSPBSN/AZ | AR12JPSUAWQ/AZ | AR12JPSUAWQNAZ | AR12KCFUAWQNAZ | AR12KCSUAWQNAZ | AR12KPFUAWQNAZ | AR12KPSUAWQNAZ • AR13JCFUPWKNHC | ARN-HC62WHAQ |
| Série AS / ASV (High Wall) | • AS05ESPNXEA | AS05TSMNXEA | AS05TSRNXEA | AS05TULNXEA | AS05UGPNXEA | AS05UUPNXEA • AS07ESPNXEA | AS07TSMNXEA | AS07TSRNXEA | AS07TULNXEA | AS07UUPNXEA • AS09ESBANXAZ | AS09ESBTXAZ | AS09UBANXAZ | AS09UBBNXAZ | AS09UBTXAZ | AS09UWBUNXAZ | AS09UWBUXAZ | AS09UWBVXAZ | AS09ESPNXEA | AS09ESQNAFR | AS09EUPNXEA | AS09EUQNXEA | AS09TSLNXTC | AS09TSMNXEA | AS09TSPNXEA | AS09TSRNXEA | AS09TULNXEA | AS09TUPNXEA | AS09TUQNXEA | AS09UGPNXEA | AS09UGPNXSS | AS09UULNXTC | AS09UUPNXEA | AS09UUPNXSG | AS09UUQNXEA | AS09UURNXFA • AS10EWPNXST | AS10TULNXST | AS10UGPNXST | AS10UUPNXSB | AS10UWPNTSE • AS12ESBANXAZ | AS12ESBTXAZ | AS12UBANXAZ | AS12UBBNXAZ | AS12UBTXAZ | AS12UWBUXAZ | AS12ESPNXEA | AS12ESPNXSG | AS12ESQNAFR | AS12ESQNEGL | AS12EUPNXEA | AS12EUQNXEA | AS12TSLNBYD | AS12TSLNXEA | AS12TSLNXTC | AS12TULNXEA | AS12UGPNXSS | AS12UGQNXFA | AS12UUPNEGL | AS12UUPNXEA | AS12UUPNXSG | AS12UUPXSG | AS12UUQEGL | AS12UUQNAFR | AS12UUQNEGL | AS12UURNXFA • AS13ESPNHAC | AS13EWPNXST | AS13TULNXST | AS13UGPNSGE | AS13UGPNXST | AS13UGPSGE | AS13UUPNXSB | AS13UWPNTSE • ASV09PSBTXAZ | ASV09PSBUN2XAZ | ASV09PSBUXAZ | ASV12PSBTNXAZ | ASV12PSBTXAZ |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória do Tipo de Motor (AC 220V vs BLDC 310V): Retire o motor queimado da carcaça e verifique a etiqueta. Certifique-se de que a voltagem seja **220V~ 60Hz** e o modelo seja **RPG15C-8(AL)** ou códigos **DB31-00619B / Y4S476B223L**. Se o seu motor for do tipo BLDC (310V DC), esta peça AC não servirá.
⚡ Lacre de Segurança e Alerta de Perda de Garantia: Enviamos a peça nova testada e identificada com nosso selo de segurança. Não remova a etiqueta de garantia sob nenhuma hipótese. A violação do selo, bem como a alteração na fiação do chicote, o travamento forçado da turbina ou ligação direta fora do circuito adequado anularão a garantia legal de 90 dias.
⚙️ Procedimento Obrigatório de Instalação (Dica do Técnico): Ao encaixar o eixo do motor no bocal da turbina plástica, aperte o parafuso exatamente em cima da parte chata do rebaixo do eixo metálico. Verifique se o coxim de borracha de amortecimento do motor está bem posicionado nos mancais do gabinete para evitar vibrações sonoras.
? DIFERENCIAIS DUALGREE
Desempenho Silencioso e Qualidade Original: Sendo uma peça nova e original distribuída pela Dualgree, este motor ventilador garante a perfeita vazão de ar, o nível de ruído ultrabaixo e o rendimento térmico ideal para o seu ar-condicionado Samsung.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
