SKU: IC1835

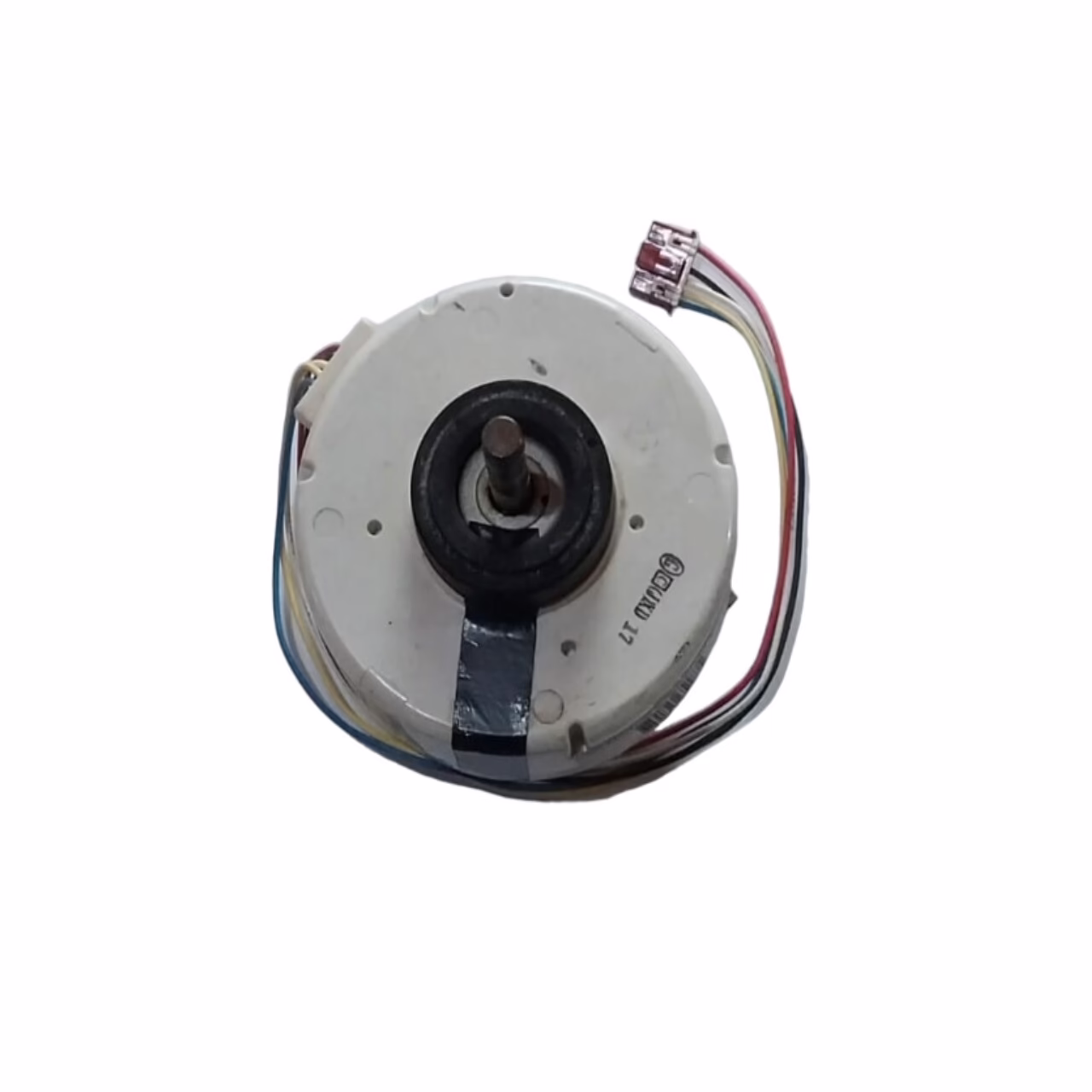

➔ MOTOR VENTILADOR DA EVAPORADORA COMPATÍVEL COM AR-CONDICIONADO SPLIT FUJITSU INVERTER — MOTOR DE PASSO DA TURBINA INTERNA (SKU DE CONTROLE: IC1835 / PART NUMBER: 9603342005 / MODELO: SIC-37CVL-D825-2)
O motor ventilador Fujitsu original de reposição (motor da turbina interna da evaporadora / Indoor Fan Motor) é um componente eletromecânico de alta tecnologia desenvolvido sob as rigorosas especificações de engenharia da Fujitsu e distribuído pela Dualgree. Primeiramente, este motor atua na unidade evaporadora (interna). Desse modo, ele desempenha a função vital de girar a turbina de ar, impulsionando o fluxo de vento refrigerado ou aquecido de forma uniforme e silenciosa por todo o ambiente.
⚠️ ATENÇÃO TÉCNICA (PRODUTO RECONDICIONADO COM RIGOR DE LABORATÓRIO): Este motor elétrico DC é comercializado na categoria de **PEÇA RECONDICIONADA**. Motores ventiladores de evaporadoras operam por milhares de horas contínuas, o que pode causar fadiga natural em seus rolamentos internos ou falha eletrônica no circuito integrado Hall de controle de velocidade. Por essa razão, nossa equipe de especialistas realiza uma revisão minuciosa: o motor é aberto, limpo, recebe rolamentos novos e blindados contra poeira, e seu circuito eletrônico de comando é 100% testado em bancada de carga. Assim, garantimos um funcionamento perfeitamente silencioso, suave e livre de vibrações, idêntico a um novo.

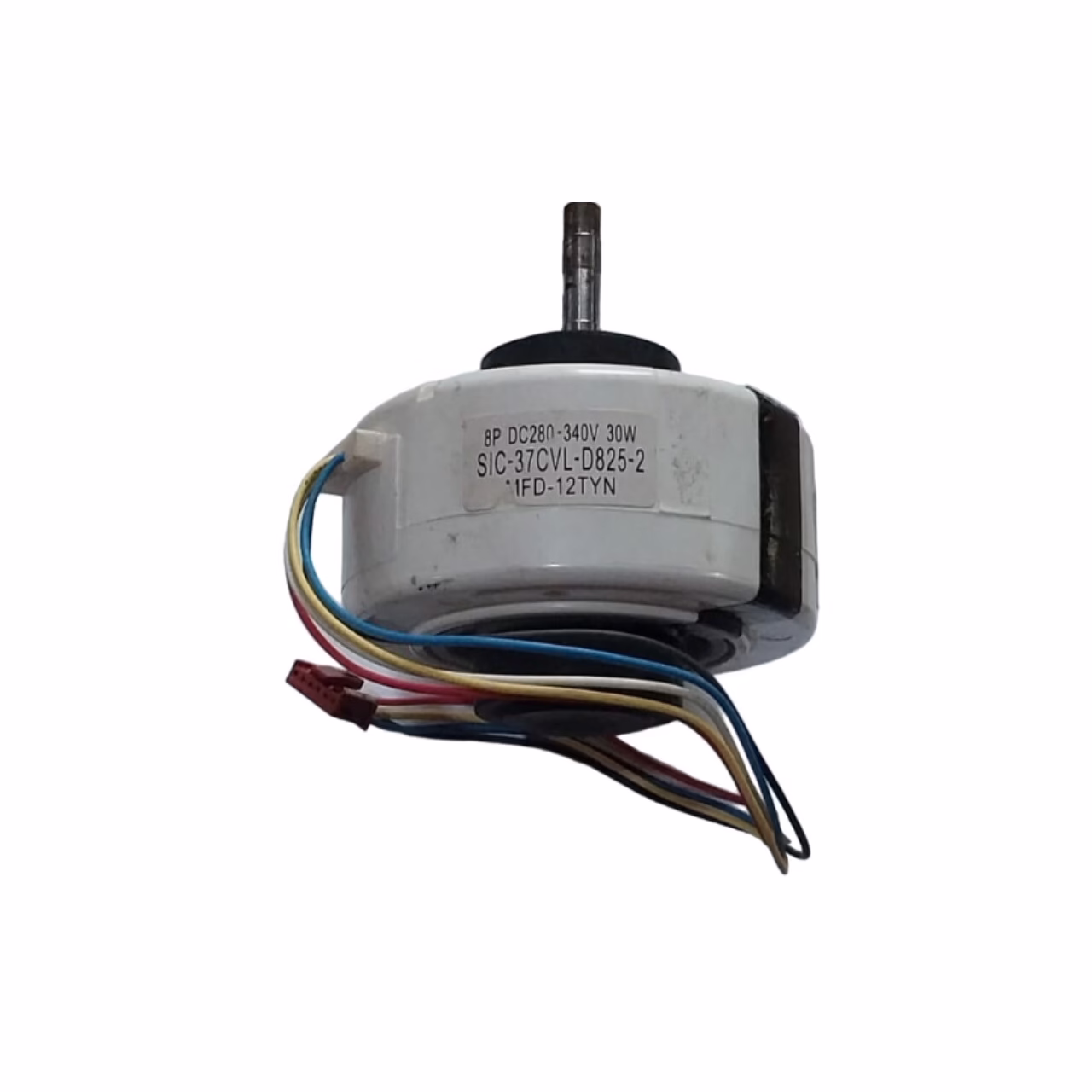

⚙️ ESPECIFICAÇÕES DE ETIQUETA E IDENTIFICAÇÃO: O fabricante homologa este motor sob o part number oficial de catálogo **9603342005**. Sua etiqueta técnica original traz as seguintes especificações elétricas e modelos de controle: **8P DC 280-340V | 30W | SIC-37CVL-D825-2 | MFD-12TYN**. Certamente, sua potência de 30 Watts e eixo de encaixe foram dimensionados estritamente para as turbinas de evaporadoras compactas de 7.000 a 12.000 BTUs.
? SOLUÇÃO PARA FALHA DE VENTILAÇÃO E ERROS DE SINAL: Se o seu ar-condicionado Fujitsu liga, mas a turbina interna não gira ou começa a rodar devagar e logo em seguida o aparelho desliga piscando leds de erro (geralmente erro de motor travado ou falta de feedback do sinal Hall), o motor elétrico está avariado. A substituição por esta peça revisada restabelece o fluxo de vento forte e o silêncio original imediatamente.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Motor Ventilador Fujitsu da Evaporadora (Indoor Fan Motor)
- SKU de Controle Interno: IC1835
- Part Number Original de Fábrica: 9603342005
- Modelo Gravado na Etiqueta: SIC-37CVL-D825-2 / MFD-12TYN
- Alimentação Elétrica: 8P (8 Polos de Conexão) | Corrente Contínua (DC) 280V a 340V
- Potência de Trabalho: 30W
- Faixa de Aplicação: Unidades evaporadoras High Wall compactas de 7k, 9k e 12k BTUs
- Condição do Produto: RECONDICIONADO. Motor completamente revisado, com rolamentos novos, testado em bancada sob carga e funcionando perfeitamente de forma silenciosa.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA FUJITSU HIGH WALL DE 7K A 12K)
De fato, os plugues de conexão elétrica (chicote), o comprimento do eixo mecânico de fixação e o diâmetro deste motor ventilador Fujitsu atendem perfeitamente às seguintes evaporadoras Split Inverter (modelos informados sem cortes):
| Capacidade do Aparelho | Modelos de Evaporadoras Atendidos (Sem Cortes) |
|---|---|
| 7.000 BTUs | • ASBA07LACM • ASBG07LMCA |
| 9.000 BTUs | • ASBA09JGC • ASBA09LACM • ASBA09LGC • ASBG09JMCA • ASBG09LMCA |
| 12.000 BTUs | • ASBA12JGC • ASBA12LACM • ASBA12LGC • ASBG12JMCA • ASBG12LMCA |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória dos Dados Elétricos (Evite Devoluções): A Fujitsu utiliza motores ventiladores muito parecidos visualmente, mas com tensões DC diferentes (como motores de 42V DC de baixa potência para modelos de chassi leve) ou potências distintas (motores de 40W ou superiores para evaporadoras de 18k a 30k BTUs). **Este componente opera na faixa de DC 280-340V com potência de 30W e código SIC-37CVL-D825-2**. Antes de concluir a compra, verifique os dados gravados na etiqueta metálica do seu motor antigo para garantir total compatibilidade eletrônica.
⚡ Lacre de Segurança e Condições da Garantia: Nós enviamos o produto com etiqueta de identificação de segurança de nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Adicionalmente, componentes eletromecânicos que apresentarem fios do chicote cortados ou emendados, plugues plásticos amassados por inserção invertida, eixos arranhados ou entortados por uso de ferramentas de impacto na montagem perderão imediatamente a garantia técnica de 90 dias.
⚙️ Modo Correto de Montagem (Dica de Campo): Desligue totalmente o disjuntor geral de energia antes de iniciar o manuseio. Ao realizar o encaixe do motor no chassi da evaporadora, **certifique-se de posicionar os coxins de borracha (amortecedores) perfeitamente alinhados em seus mancais de alojamento plásticos e aperte o parafuso de fixação da turbina no eixo do motor sem folga mecânica**. Turbinas mal encaixadas causam atrito lateral, o que gera ruídos de batida plástica e pode danificar o eixo ou queimar os rolamentos novos do motor.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Operação Ultra Silenciosa de Alta Performance: Por ser um componente original recondicionado e revisado sob rígido controle técnico de laboratório, este motor entrega os níveis mínimos de decibéis projetados de fábrica pela Fujitsu, proporcionando uma climatização de alta rampa com o melhor custo-benefício do mercado.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
