SKU: DG1119

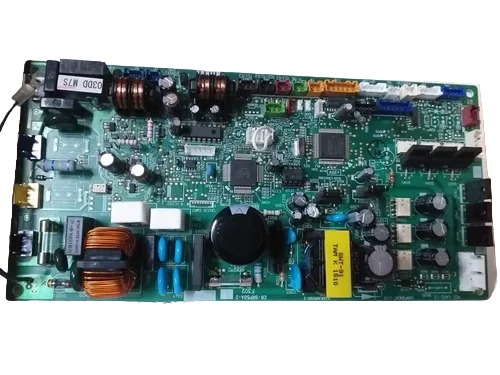

➔ PLACA ELETRÔNICA PRINCIPAL DA EVAPORADORA COMPATÍVEL COM SISTEMA VRF TOSHIBA (SÉRIE MMC-AP1404H / MÓDULO MCC-1402-12)
Componente eletrônico lógico, de automação e controle microprocessado de fluxo térmico (placa de comando central da unidade interna evaporadora para sistemas VRF/Fluxo de Refrigerante Variável) desenvolvido sob os rigorosos padrões de engenharia da Toshiba e distribuído pela Dualgree. Esta placa atua acoplada ao chassi elétrico da unidade interna, exercendo a função vital de processar o endereçamento de sinal na rede central do sistema, gerenciar as rampas de abertura da válvula de expansão eletrônica (EEV), modular a velocidade do motor do ventilador e se comunicar continuamente com a central condensadora do sistema VRF.
⚙️ ALTA TECNOLOGIA DE COMUNICAÇÃO BUS E SINAIS DE AVARIA EM CAMPO: Os sistemas VRF exigem uma rampa de comunicação digital estritamente limpa e sem oscilações através dos barramentos de dados. Por operar de forma interligada com dezenas de outras evaporadoras na mesma rede, qualquer instabilidade nesta placa pode comprometer o setor inteiro. Se o seu aparelho Toshiba exibe códigos de erro de comunicação serial, falha de leitura dos sensores de serpentina/retorno, ou se a unidade simplesmente perdeu o endereçamento lógico na rede central, a substituição do módulo principal é indispensável.
? ESPECIFICAÇÕES TÉCNICAS E DE ARQUITETURA ELETRÔNICA
- Marca na plataforma: Dualgree / Toshiba
- Tipo de Peça: Placa Eletrônica Principal de Controle da Evaporadora (Unidade Interna VRF)
- Modelo de Referência do Aparelho Atendido: MMC-AP1404H
- Códigos Técnicos de Engenharia e Rastreabilidade (Part Numbers):

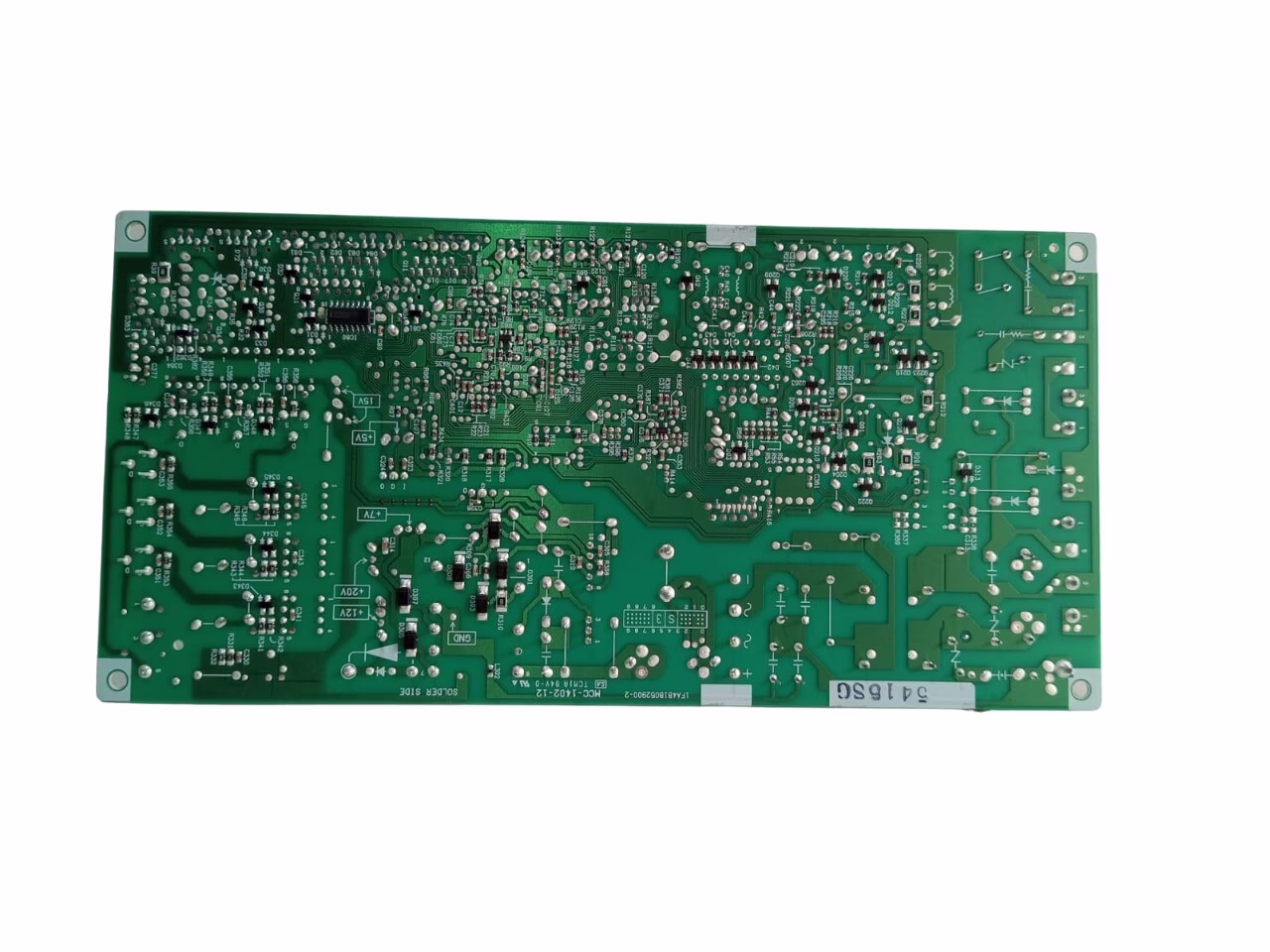

- Código do Layout do Circuito: MCC-1402-12 (MCC140212)

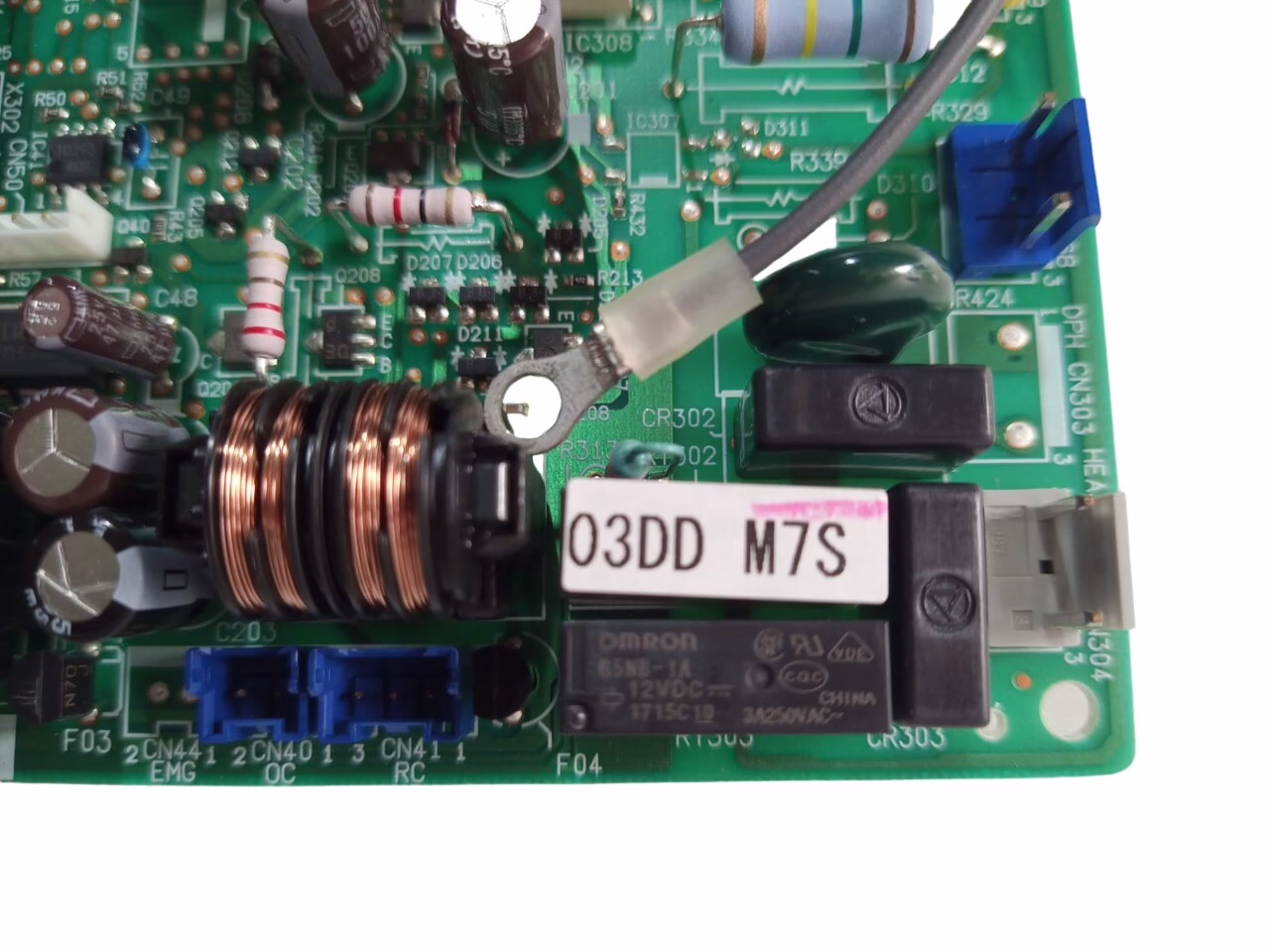

- Código Identificador do Lote: 03DDM7S
- Condição do Produto: Peça 100% Nova. Componente original de fábrica, com circuitos integrados e optoacopladores intactos, livre de reparos ou soldas, pronto para restabelecer o protocolo de comunicação nativo do sistema VRF.
- Garantia do Fornecedor: 90 dias (Sujeita ao cumprimento estrito dos procedimentos técnicos de instalação).
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (TOSHIBA VRF)
O firmware específico gravado no microcontrolador e a pinagem dos conectores de sensores e motores desta placa atendem estritamente ao seguinte equipamento de alta capacidade:
| Modelo da Unidade Evaporadora Atendida | Tipo de Sistema e Linha de Climatização |
|---|---|
| MMC-AP1404H | Unidade Evaporadora pertencente aos sistemas de climatização central Toshiba VRF (Variable Refrigerant Flow). |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (DIAGNÓSTICO E COMISSIONAMENTO)
? Conferência Mandatória do Part Number (MCC-1402-12): Atenção, engenheiro clínico ou técnico residente! Os sistemas VRF da Toshiba possuem diversas gerações e revisões de hardware que alteram os barramentos de dados e as tabelas de endereçamento lógico. **Antes de fechar a compra, retire a placa danificada e confirme se a inscrição MCC-1402-12 consta estampada na placa antiga**, garantindo a sincronização perfeita de dados.
⚡ Proteção Contra Eletricidade Estática (ESD): O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Os chips de memória e microcontroladores desta placa são altamente sensíveis à estática do corpo humano. O manuseio incorreto sem pulseira de aterramento ou o toque direto nos contatos elétricos dos chips invalidará a cobertura técnica de 90 dias.
⚙️ Configuração de Dip Switches e Endereçamento: Lembramos que, por se tratar de uma placa nova, o técnico responsável pela instalação **deverá replicar exatamente a mesma posição das chaves (Dip Switches) e jumpers da placa antiga na placa nova antes de energizar o sistema**. O posicionamento incorreto dessas chaves impedirá o reconhecimento da evaporadora pela condensadora central ou gerará conflito de IPs na rede VRF.
? DIFERENCIAIS DA REPOSIÇÃO ORIGINAL DUALGREE
Estabilidade de Protocolo Bus: Sendo um componente novo e homologado, a placa opera com total imunidade a ruídos magnéticos na fiação de sinal, assegurando rampa estável de comunicação e respostas rápidas aos comandos de automação predial.
Trilhas Protegidas de Fábrica: O circuito impresso conta com revestimento de proteção original contra umidade e poeira suspensa geradas pelo fluxo contínuo de ar na evaporadora, mitigando curtos-circuitos precoces e aumentando a durabilidade em campo.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
