Placa Eletrônica da Evaporadora Só Frio Compatível com Ar Split Fujitsu Inverter 9k e 12k 080DWSE-C1 IC746

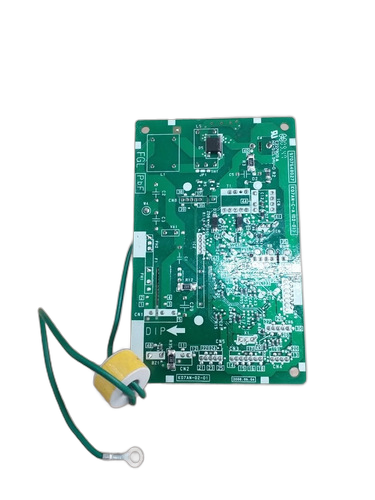

A placa eletrônica principal da unidade interna evaporadora Fujitsu Inverter (módulo de comando lógico / Main Indoor PCB) é o componente central de controle distribuído pela Dualgree. Instalada na evaporadora de aparelhos Split Fujitsu Inverter da série ASBA de ciclo Só Frio, atua como o cérebro do sistema interno, gerenciando a comunicação serial de dados com a condensadora externa, comandando a velocidade de rotação do motor ventilador, processando as leituras dos sensores térmicos e executando as instruções enviadas pelo controle remoto.
Especificação de Produto Recondicionado: Componente eletrônico de controle comercializado na condição de peça recondicionada de alta qualidade. Submetido a criterioso processo de diagnóstico preventivo, higienização e testes em bancada com carga real, mantendo integralmente a originalidade de fábrica e os microcontroladores originais intactos, sem trocas de circuitos integrados principais.
Especificações Técnicas
- SKU da Loja: IC746
- Código Gravado na Etiqueta: 080DWSE-C1
- Fabricante do Equipamento: Compatível com Fujitsu General
- Tipo de Peça: Placa Eletrônica de Controle Principal da Evaporadora (Main Indoor PCB)
- Ciclo de Funcionamento: Compatível exclusivamente com modelos Só Frio (Cooling Only)
- Tipo de Equipamento: Split High Wall Inverter (Unidade Interna Evaporadora)
- Faixa de Aplicação em Capacidade: 9.000 e 12.000 BTUs
- Condição: Peça Recondicionada de Alta Qualidade
- Garantia: 90 dias contra defeitos de fabricação
Modelos Homologados Compatíveis por Série (Fujitsu Série ASBA Só Frio)
- Série Fujitsu Inverter High Wall (9.000 BTUs – Só Frio): ASBA09JGC
- Série Fujitsu Inverter High Wall (12.000 BTUs – Só Frio): ASBA12JGC
Diretrizes Técnicas de Instalação e Validação
Conferência Obrigatória do Código na Etiqueta: A Fujitsu fabrica placas com dimensões e encaixes plásticos idênticos, porém com programações lógicas distintas conforme a capacidade e o ciclo de operação (Só Frio versus Quente/Frio). Esta placa atende estritamente à especificação 080DWSE-C1 para ciclo Só Frio. Retire a placa avariada da evaporadora e confirme se a etiqueta branca traz exatamente a gravação 080DWSE-C1 e se o modelo da sua evaporadora é ASBA09JGC ou ASBA12JGC, evitando falhas permanentes de comunicação serial com a condensadora.
Inspeção Prévia dos Periféricos da Evaporadora: Antes de energizar a placa nova, realize o teste dos sensores de temperatura (ambiente e serpentina) e do motor ventilador da evaporadora. A presença de um motor ventilador ou sensor em curto-circuito danificará imediatamente o circuito regulador e as portas lógicas da placa nova, caracterizando defeito por sobrecarga externa.
Cuidados com Eletricidade Estática (ESD) no Manuseio: Ao manusear a placa no chassi plástico, segure-a sempre pelas bordas e evite o contato direto dos dedos com as trilhas de cobre ou terminais de solda dos circuitos integrados, prevenindo que descargas eletrostáticas desconfigurem o microprocessador.
Lacre de Garantia: O componente é enviado identificado com selo de segurança da loja. A garantia legal de 90 dias cobre falhas funcionais e de controle lógico, não cobrindo violação das etiquetas de garantia, queima por periféricos em curto-circuito, trilhas danificadas por descargas eletrostáticas ou sobretensão na rede de alimentação.
Marcas e modelos de terceiros são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
