SKU: IC1574

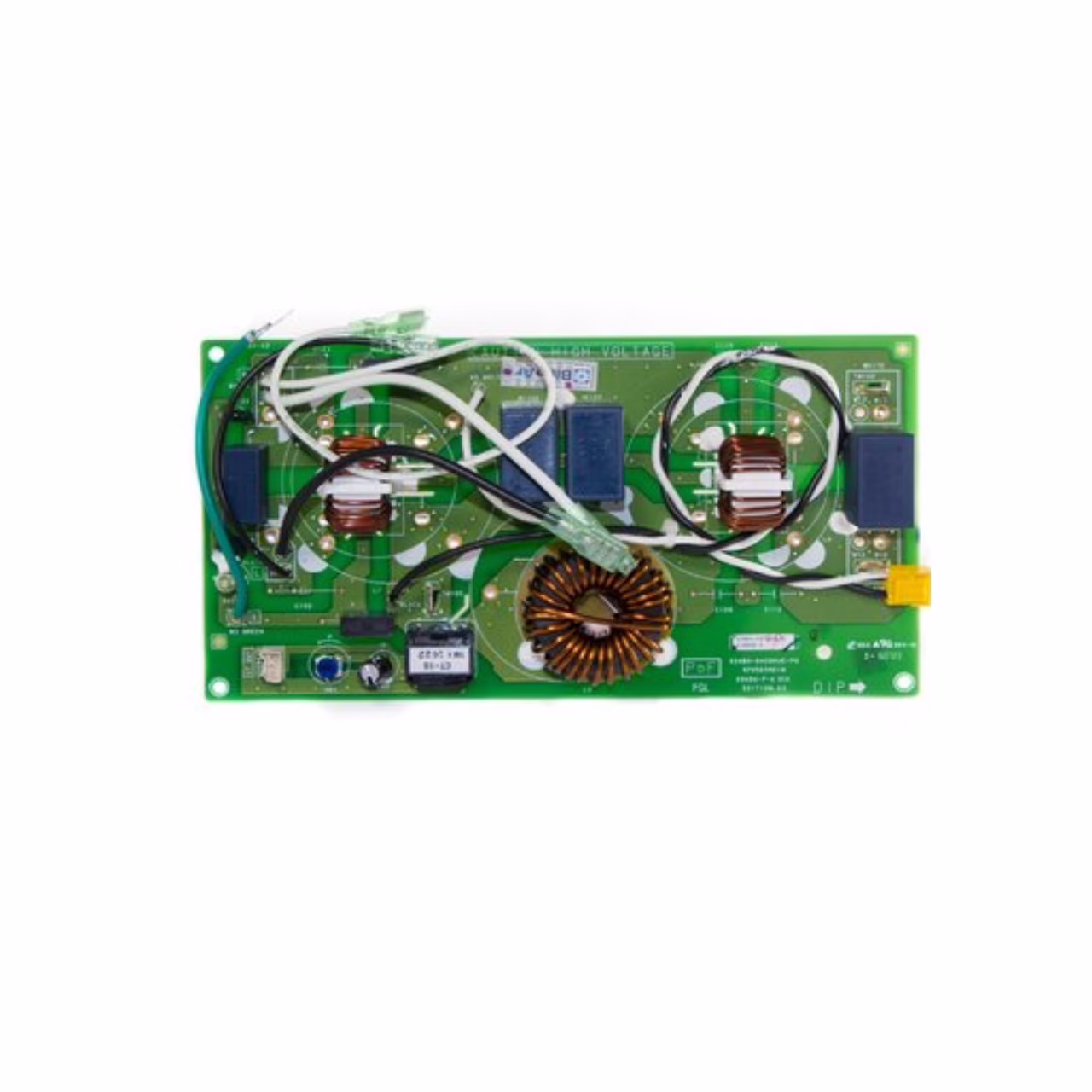

➔ PLACA ELETRÔNICA DE FORÇA DA CONDENSADORA COMPATÍVEL COM AR-CONDICIONADO FUJITSU MULTI-SPLIT INVERTER — CIRCUITO DE POTÊNCIA E ENTRADA DE ENERGIA (SKU DE CONTROLE: IC1574 / LAYOUT: K04BA-0505HUE / PART NUMBER: 9709893043)
A placa de força Fujitsu original da unidade externa (placa de potência de entrada / Power PCB Assembly) é um componente central de alta tecnologia e distribuição de energia desenvolvido sob os rígidos padrões de engenharia da Fujitsu e distribuído pela Dualgree. Primeiramente, esta subplaca atua na zona de entrada elétrica da condensadora externa. Desse modo, ela executa a função vital de receber a alimentação da rede elétrica, retificar a corrente e alimentar os circuitos de potência que dão partida no compressor e nos motores ventiladores do sistema Multi-Split.
⚠️ ATENÇÃO TÉCNICA (PRODUTO RECONDICIONADO COM RIGOR DE LABORATÓRIO): Este componente de potência é comercializado na categoria de **PEÇA RECONDICIONADA**. Placas de força operam sob altas correntes elétricas e calor contínuo, o que as torna vulneráveis a danos por picos de tensão na rede ou descargas atmosféricas (raios). Por essa razão, nossa equipe técnica especializada realiza uma criteriosa revisão em laboratório: o circuito passa por higienização química, as trilhas de cobre são verificadas e recuperadas, e componentes sensíveis (como relés, varistores e capacitores) são testados e substituídos se necessário. Além disso, a peça passa por testes de carga em bancada para certificar a perfeita distribuição das tensões elétricas em campo.
⚙️ DETALHES DE IDENTIFICAÇÃO DE ENGENHARIA: O fabricante homologa este layout eletrônico impresso com a identificação de circuito **K04BA-0505HUE**. O lote técnico responde pelo part number oficial de fábrica **9709893043**. Substituir uma placa avariada por esta peça revisada elimina códigos de erro de falta de tensão ou falha de comunicação com a unidade externa de maneira definitiva.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Placa de Força Fujitsu da Condensadora Externa (Power PCB)
- SKU de Controle Interno: IC1574
- Part Number Original de Fábrica: 9709893043
- Código Técnico impresso no Layout: K04BA-0505HUE
- Tipo de Sistema Atendido: Unidades Externas Multi-Split Inverter (2 e 3 Ambientes)
- Capacidade de Aplicação: Sistemas de 18.000 e 24.000 BTUs
- Condição do Produto: RECONDICIONADO. Placa usada, revisada eletronicamente por especialistas, testada em bancada e 100% operacional.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA FUJITSU MULTI-SPLIT DE 18K E 24K)
De fato, o tamanho físico do circuito para fixação no painel elétrico, a pinagem dos conectores e a rampa de potência desta placa de força Fujitsu atendem perfeitamente às seguintes condensadoras externas (modelos informados sem cortes):
| Modelos de Unidades Condensadoras Atendidos (Sem Cortes) | Capacidade e Linha do Equipamento |
|---|---|
| • AOBA18LAT3 • AOBG18LAT3 |
Unidades Condensadoras Externas Fujitsu Multi-Split Inverter de 18.000 BTUs. |
| • AOBA24LAT3 • AOBG24LAT3 |
Unidades Condensadoras Externas Fujitsu Multi-Split Inverter de 24.000 BTUs. |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória do Layout e Código (Evite Erros): A Fujitsu possui modelos de placas de força visualmente idênticas, mas com lógicas e resistências de componentes diferentes para linhas Single Split (1 para 1) e potências maiores. **Esta peça possui o layout K04BA-0505HUE e part number 9709893043**. Antes de finalizar a compra, retire a tampa elétrica de sua condensadora e confirme se as inscrições no circuito da sua placa queimada condizem exatamente com as deste anúncio para assegurar compatibilidade física nos conectores.
⚡ Alerta de Diagnóstico Avançado (Risco de Nova Queima): Uma queima na placa de força geralmente ocorre como consequência de fatores externos. Antes de energizar a nova peça, é mandatório testar o reator (indutor), verificar se não há curtos-circuitos nos motores ventiladores elétricos da condensadora e inspecionar a resistência das bobinas do compressor. **Instalar esta placa em um sistema que possui o motor do ventilador em curto causará a queima imediata da placa de força nova por sobrecorrente (falha não coberta pela garantia)**.
?️ Lacre de Segurança e Condições da Garantia: Nós enviamos o produto com etiqueta de identificação de segurança de nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Componentes eletrônicos que apresentarem trilhas rompidas por parafusamento forçado, marcas de solda manual externa ou estouros de varistores e fusíveis provocados por novos picos de alta tensão de instalação perderão a garantia técnica de 90 dias.
⚙️ Modo Correto de Instalação (Dica de Campo): Desligue totalmente o disjuntor geral de energia antes de iniciar o manuseio. Ao encaixar a placa de força nos trilhos plásticos guias, verifique se todos os plugues de interligação com a placa principal e bornes de alimentação foram inseridos até o fim. **Contatos frouxos geram pontos quentes (aquecimento elétrico por faísca) que podem derreter os conectores plásticos e danificar a placa de forma instantânea**.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Estabilidade de Alimentação com Máxima Economia: Por ser um componente original recondicionado e testado sob cargas reais por engenheiros especializados, esta placa de força restabelece o fluxo linear de energia para todo o conjunto elétrico do sistema Multi-Split, oferecendo o melhor custo-benefício para o reparo do ar-condicionado.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
