SKU: IC1216

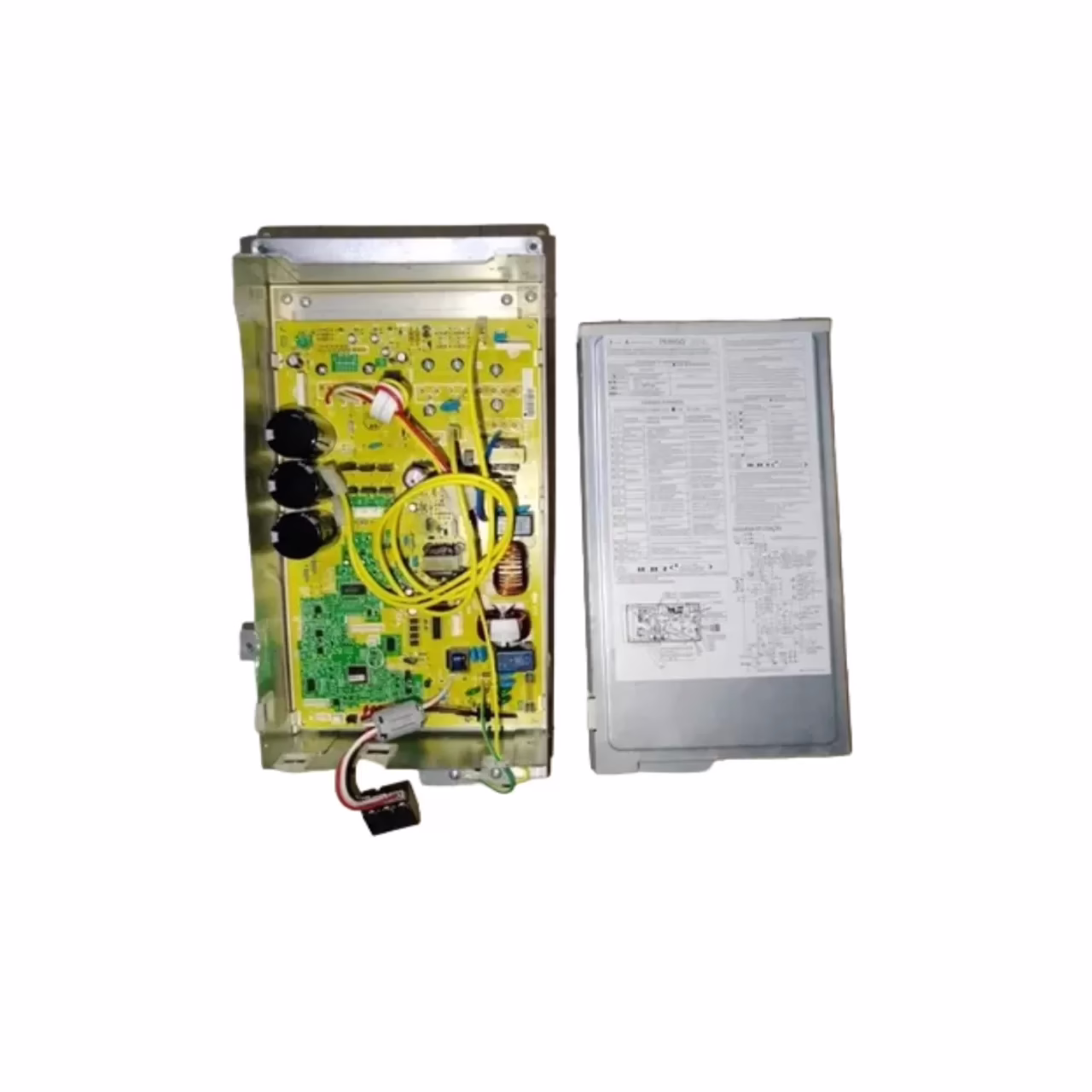

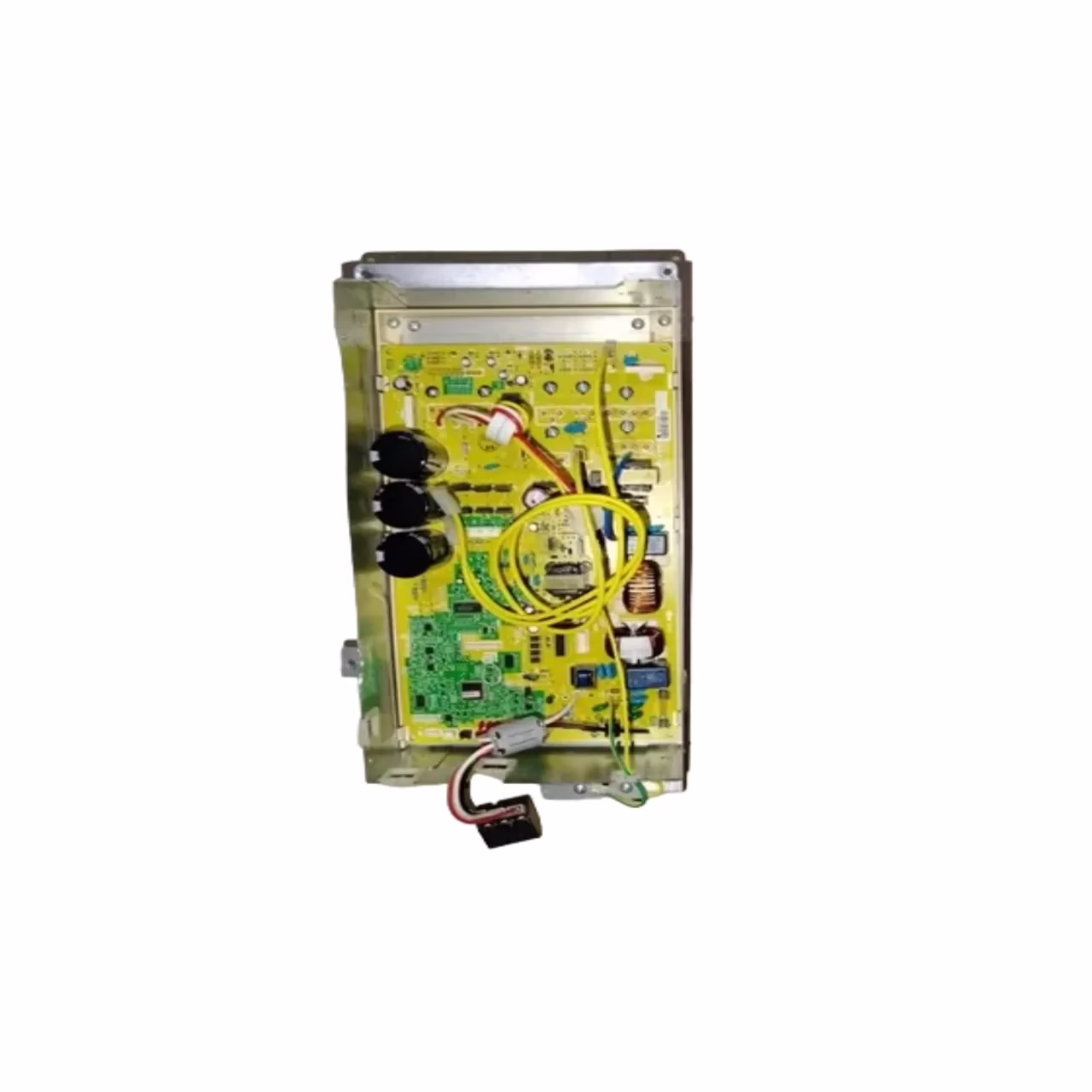

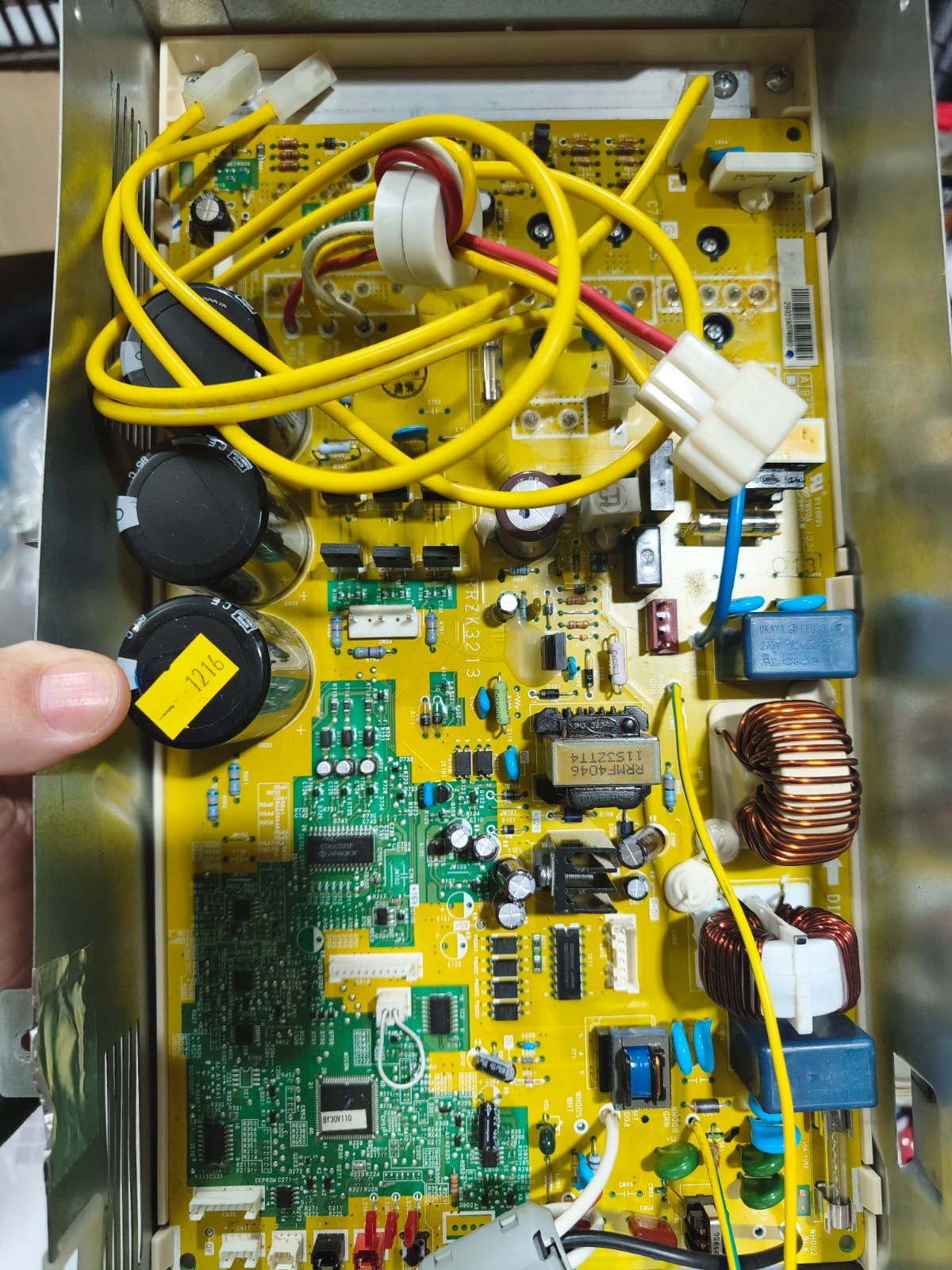

➔ PLACA ELETRÔNICA PRINCIPAL DA CONDENSADORA COMPATÍVEL COM HITACHI INVERTER 18.000 BTUS (MÓDULO DE POTÊNCIA CÓDIGO 29321A004880)
Componente eletrônico lógico e de potência de alta engenharia para gerenciamento de rampa de climatização (unidade de controle inversora principal da condensadora externa) desenvolvido sob os rigorosos padrões de qualidade da Dualgree. Esta placa atua como o cérebro central da unidade externa, sendo o componente responsável por gerenciar a rampa de frequência do compressor, o acionamento do motor ventilador BLDC, a leitura contínua dos sensores de temperatura e a comunicação de dados bidirecional com a unidade evaporadora interna.
⚙️ PROCEDÊNCIA PREMIUM E INTEGRALIDADE DE FÁBRICA (RETIRADA DE LOTE SEM USO): Atenção para o grande diferencial deste lote! Esta placa é classificada como recondicionada devido ao processo de triagem técnica em laboratório, porém é um componente **Sem Uso, retirado diretamente de equipamentos que sofreram avarias estritamente na carcaça externa (gabinete/chassi metálico) durante o transporte ou armazenagem logístico de fábrica**. A placa eletrônica nunca rodou em campo e manteve sua originalidade 100% intacta, livre de reparos em trilhas, ressoldas ou trocas de componentes.
Nota de Diagnóstico Técnico (Falha de Comunicação e IPM): As placas de condensadora operam sob severo estresse térmico e elétrico na unidade externa. Surtos de tensão na rede elétrica, raios ou curtos-circuitos provocados por umidade podem queimar o módulo inversor de potência (IPM). Quando esta placa apresenta avarias, o sistema de climatização interrompe o funcionamento imediatamente e sinaliza falha de comunicação entre as unidades ou erro de sobrecorrente no compressor através dos LEDs de diagnóstico da máquina.
📋 ESPECIFICAÇÕES TÉCNICAS E DE ARQUITETURA ELETRÔNICA
- Marca na plataforma: Dualgree / Hitachi
- Tipo de Peça: Placa Eletrônica Principal de Comando e Potência da Condensadora External

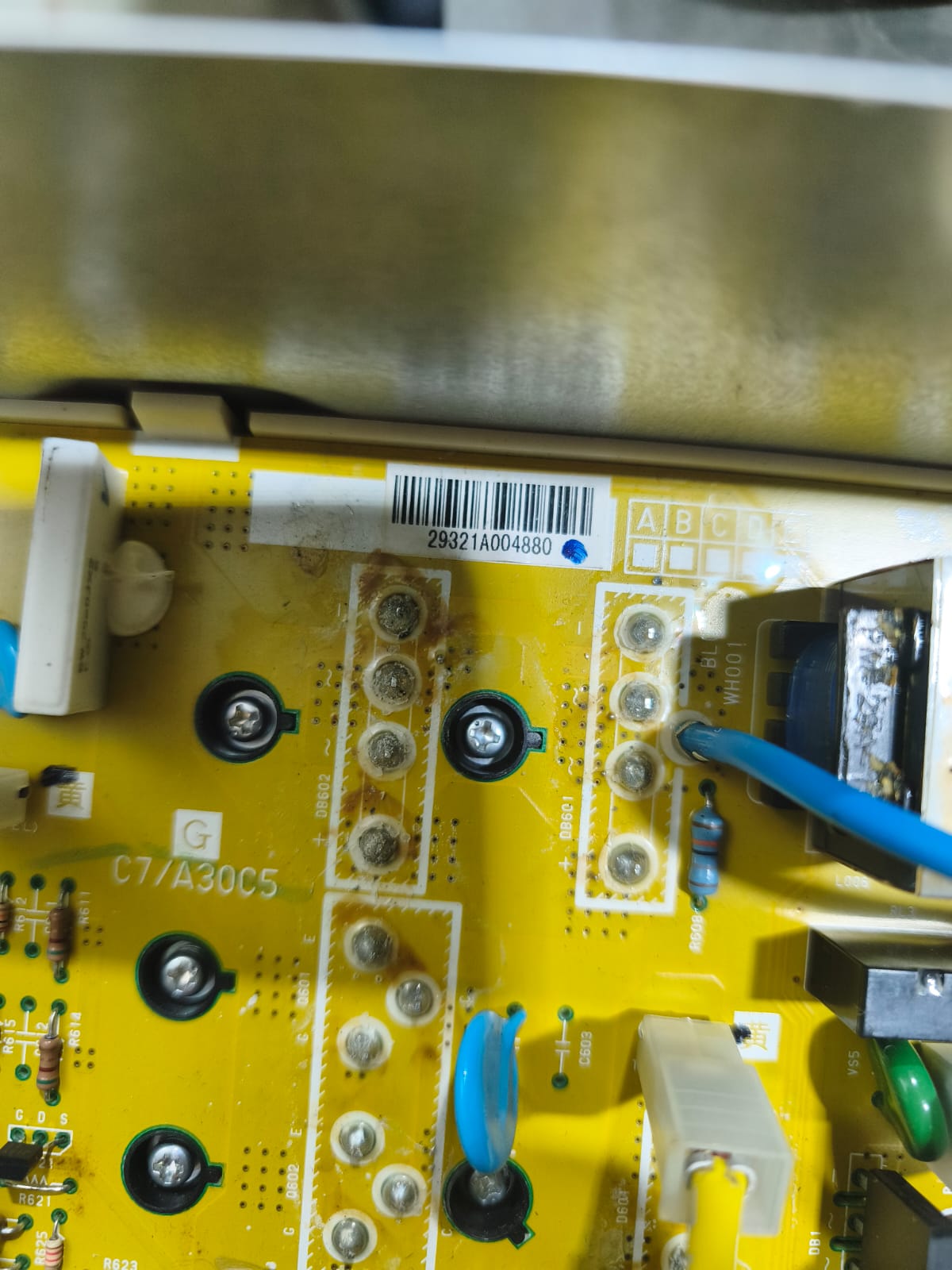

- Código Técnico Principal (Part Number de Referência Gravado na Etiqueta): 29321A004880
- Capacidade do Sistema Atendido: 18.000 BTUs/h
- Tecnologia de Controle Dinâmico: Inverter (Modulação contínua de frequência e controle síncrono).
- Condição do Produto: Recondicionado de Alta Qualidade (Sem Uso). Peça original de fábrica, retirada de equipamento com avaria de transporte externo. Passou por processo rigoroso de higienização por ultrassom, aplicação de verniz dielétrico protetor contra umidade/maresia e teste funcional completo em bancada dinâmica simuladora de carga. **Zero troca de peças, componentes lógicos e microprocessadores 100% originais de fábrica**.
- Garantia do Fornecedor: 90 dias
🔍 LEQUE DE COMPATIBILIDADE HOMOLOGADO (SISTEMAS HITACHI INVERTER)
O firmware gravado no microcontrolador e o layout de conexões dos chicotes desta placa atendem estritamente à unidade condensadora externa do seguinte modelo:
| Modelo da Unidade Externa | Capacidade e Linha de Climatização |
|---|---|
| RACIV18BH | Ar-Condicionado Split Hi-Wall Hitachi Air Home / Inverter de 18.000 BTUs. |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (INSTRUÇÃO COMPATIBILIDADE)
🛑 Conferência Obrigatória do Part Number (Código 29321A004880): Atenção, profissional técnico! A Hitachi possui variações de engenharia elétricas para aparelhos de mesma capacidade de BTUs de acordo com o ano de fabricação, alterando a pinagem ou a versão do software. **Antes de efetivar a compra, desmonte a tampa elétrica da unidade externa danificada e certifique-se de que o código impresso na etiqueta da sua placa antiga corresponde exatamente ao código 29321A004880**, garantindo total compatibilidade de comunicação com a evaporadora.
⚡ Lacre de Garantia e Cuidados Absolutos no Manuseio: O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia. Placas eletrônicas são extremamente sensíveis à eletricidade estática (ESD). Manusear a placa tocando diretamente nas trilhas sem pulseira aterrada, causar curto-circuito por inversão de cabos na fiação de interligação (bornes L, N, S) ou quebrar os cantos da placa por fixação forçada invalidarão por completo a cobertura de garantia de 90 dias.
⚙️ Procedimento Técnico de Segurança Antes da Energização: Quando uma placa Inverter queima, é obrigação do técnico investigar se o compressor ou o motor ventilador BLDC estão em curto-circuito com a carcaça/massa ou com enrolamentos travados. **Nunca instale esta placa nova sem testar o isolamento elétrico e as bobinas do compressor com o megômetro/multímetro**. Caso o compressor esteja em curto, ligar esta nova placa causará a queima imediata do módulo IPM no primeiro segundo de rampa elétrica.
💡 DIFERENCIAIS DA COMPONENTE DUALGREE
Rampa Lógica Original de Fábrica: Como o componente foi retirado de lote fabril sem uso real em campo, o chip microprocessador contém as parametrizações e curvas de torque dinâmicas originais intocadas, proporcionando economia de energia estrita padrão Classe A.
Proteção Antiumidade Industrial: O circuito impresso recebe uma rampa adicional de verniz isolante de alta performance, conferindo excelente barreira contra a deposição de poeira condutiva, humidade condensada e oxidação por maresia nas trilhas elétricas.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme as diretrizes do Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
