SKU: IC3572

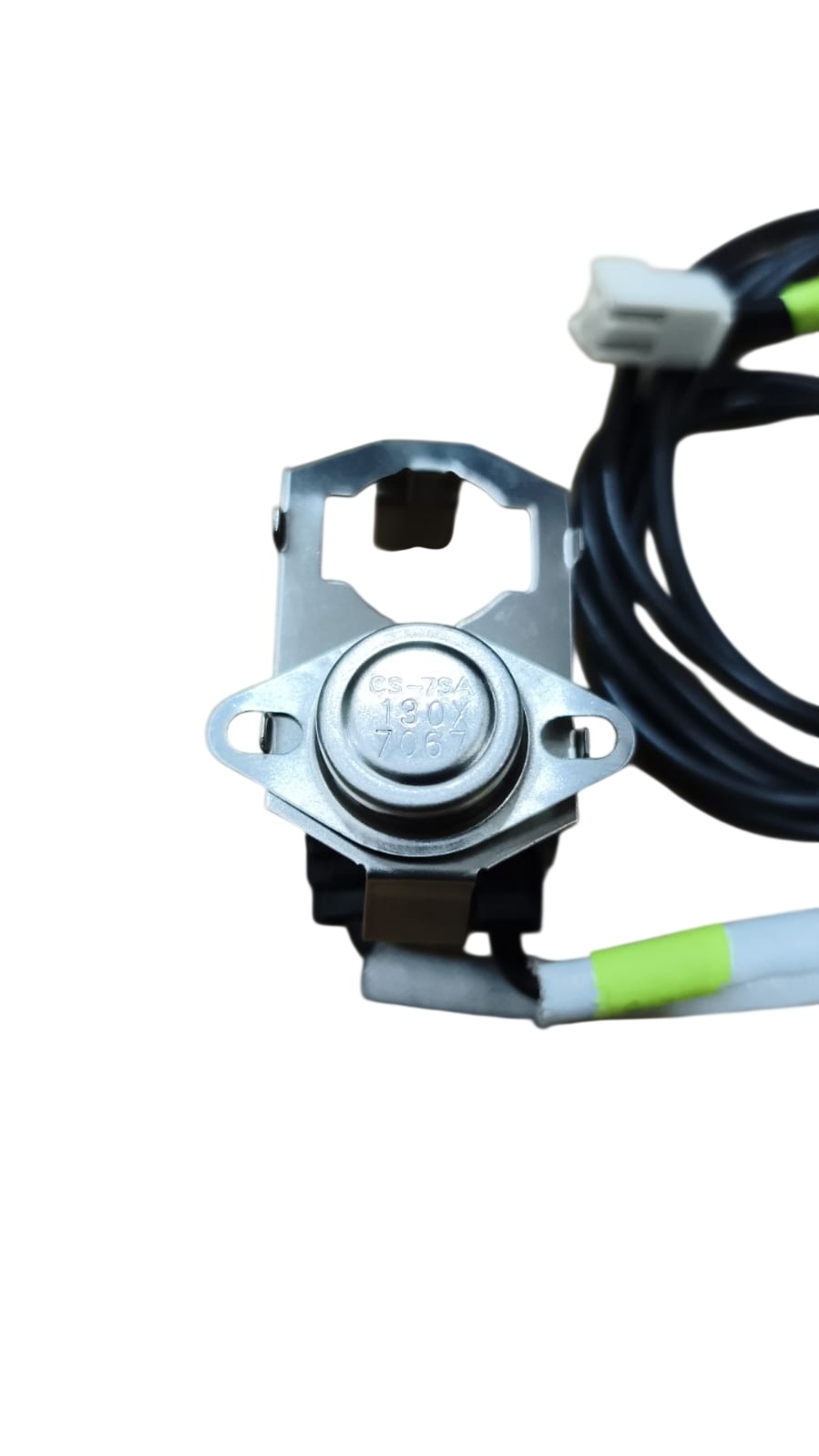

➔ PROTETOR TÉRMICO EXTERNO DO COMPRESSOR DA CONDENSADORA (SÉRIE DAIKIN INVERTER)
Componente eletromecânico periférico de segurança e proteção térmica (disjuntor térmico bimetálico externo) desenvolvido para compressores de unidades condensadoras externas. Este dispositivo fica posicionado estrategicamente sob a tampa de bornes da carcaça do compressor, monitorando em tempo real o superaquecimento do motor elétrico e a sobrecorrente (picos de energia). Caso o compressor atinja uma temperatura crítica ou opere sob esforço mecânico elevado, o bimetal interno desarma, cortando a alimentação elétrica de forma preventiva para evitar a queima dos enrolamentos do estator.
Nota de Diagnóstico Técnico: Se a sua condensadora Daikin Inverter recebe sinal de partida da placa, mas o compressor tenta dar partida e desarma em poucos segundos, ou se o compressor fica totalmente estático mesmo com a placa operando sem erros, o protetor térmico original pode estar com os contatos internos oxidados, partidos ou descalibrados.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Genérica / Peça de Reposição
- Tipo de Peça: Protetor Térmico Externo de Sobrecarga do Compressor
- Códigos de Engenharia Gravados na Peça: CS-7SA / 130X / 7067
- Gama de Atendimento Comercial: Dimensionado para calibragem de corrente e curva de desarmamento de chassis de 9.000, 12.000 e 18.000 BTUs.
- Condição do Produto: Peça Recondicionada. Componente original de estrutura que passou por rigorosa triagem e revitalização em laboratório eletrônico: foi higienizado para a remoção de resíduos de fuligem, passou por teste estático de continuidade e teste térmico em rampa de aquecimento para validar o tempo de desarme e rearme do bimetal, garantindo 100% de precisão na proteção do motor.
- Segurança: Enviada com selo/lacre de garantia indelével (não remover).
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE MAPEADO (SÉRIE DAIKIN RK)
A curva de atuação elétrica, o formato do encapsulamento e os terminais de encaixe rápido deste dispositivo atendem perfeitamente à arquitetura de compressores da fabricante Daikin, sendo 100% compatível com os seguintes modelos:
| Capacidade / Linha Comercial | Modelos de Condensadora Externa Homologados (Daikin Inverter) |
|---|---|
| Família Daikin RK (9K a 18K) | • RK09P5VL (Capacidade de 9.000 BTUs – Inverter) • RK12P5VL (Capacidade de 12.000 BTUs – Inverter) • RK18P5VL (Capacidade de 18.000 BTUs – Inverter) |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME ANTES DO PEDIDO)
? Lacre de Garantia e Erros de Diagnóstico: O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma circunstância. Sinais de lixamento forçado nos contatos, modificações na mola bimetálica, quebra da carcaça cerâmica/plástica por aperto excessivo ou ligações diretas que causem curto-circuito invalidarão a cobertura técnica de 90 dias.
⚡ Cuidado com o Motivo do Desarme (Compressor Danificado): O protetor térmico é um dispositivo de segurança. Se após instalar a peça revisada o sistema continuar desarmando, o problema **não está na peça**, mas sim no próprio compressor, que pode estar com desgaste mecânico (travando por falta de óleo), bobinas elétricas em curto-circuito ou operando sob extrema alta pressão devido à sujeira na serpentina. Meça a corrente do compressor com um alicate amperímetro durante a partida.
? Conferência Obrigatória dos Códigos Gravados: A fabricante Daikin utiliza protetores térmicos internos (embutidos na fiação do estator) e protetores térmicos externos (comuns nas séries RK). Certifique-se de que o protetor avariado do seu aparelho seja do tipo fixado externamente sobre os pinos do compressor e que traga gravado no corpo os códigos de engenharia regulamentares **CS-7SA** ou **130X** antes de finalizar a compra.
? DIFERENCIAIS DO COMPONENTE
Ação Bimetálica Calibrada: Resposta rápida e precisa à elevação de temperatura e amperagem, garantindo que o ciclo de energia seja cortado milissegundos antes que o calor possa derreter o verniz isolante das bobinas do compressor.
Instalação Sob Medida sem Adaptações: Mantém o design geométrico exato para encaixe perfeito sob a mola de fixação metálica e a tampa plástica protetora do borne hermético do compressor da linha Daikin RK, preservando a segurança original de fábrica.
Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
