SKU: IC1991

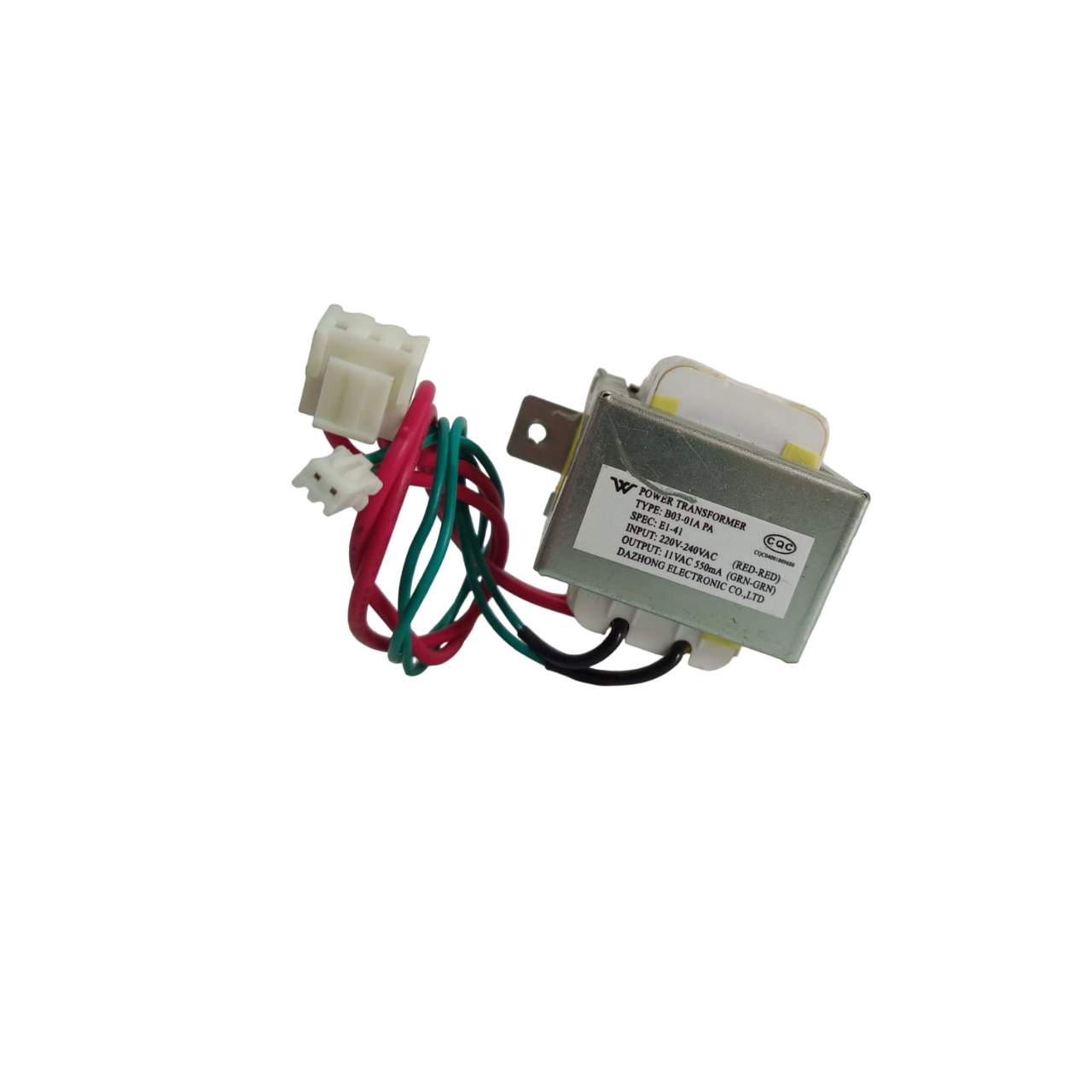

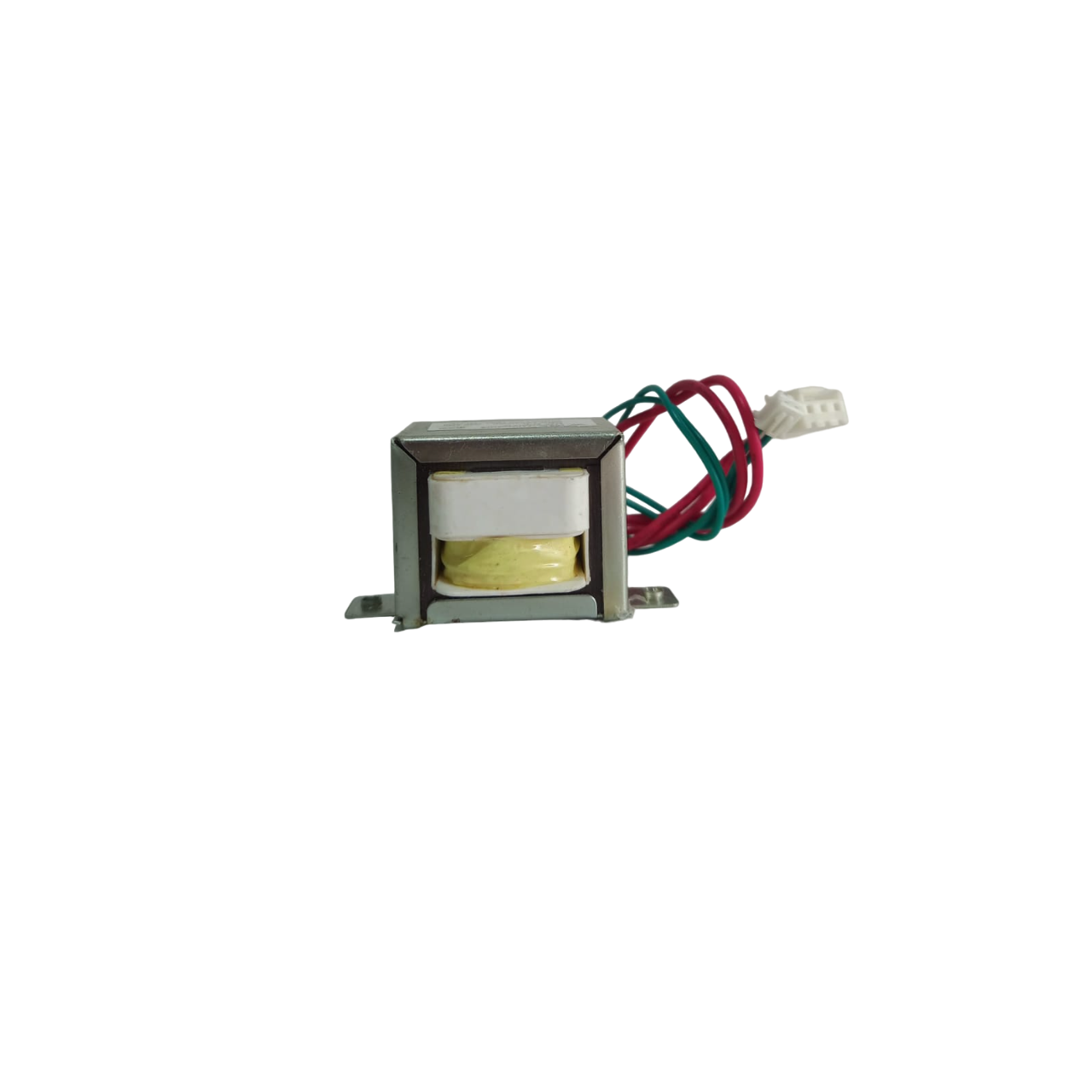

➔ TRANSFORMADOR ELÉTRICO REBAIXADOR DE TENSÃO DA PLACA DE COMANDO DA UNIDADE EVAPORADORA INTERNA COMPATÍVEL COM AR-CONDICIONADO SPLIT ELGIN MODELOS ANTIGOS R22 — PEÇA NOVA (SKU DE CONTROLE: IC1991 / CÓDIGO DO FABRICANTE: 93441 / CÓDIGO DO PRODUTO: 7839 / MODELO TÉCNICO: B03-01A PA / E1-41 / ENTRADA: 220V / SAÍDA: 11VAC)
O transformador placa Elgin R22 rebaixador de tensão de comando (trafo auxiliar de alimentação da placa eletrônica principal da evaporadora / Power Transformer) é um componente elétrico de alta precisão e isolamento magnético distribuído pela Dualgree. Primeiramente, este transformador fica conectado à entrada da placa eletrônica de comando na unidade interna de aparelhos Split Elgin das linhas convencionais antigas (fluido R22). Desse modo, ele desempenha a função vital de rebaixar a tensão da rede de 220V alternados para 11V AC, fornecendo a energia adequada para que a ponte retificadora e o regulador de tensão alimentem o microprocessador, relés e sensores da máquina.
⚙️ ESPECIFICAÇÃO DE PRODUTO 100% NOVO E ORIGINAL: Este componente elétrico é comercializado na condição de **PEÇA NOVA**. Fabricado com enrolamentos de cobre de alta pureza e núcleo magnético de lâminas de aço silício, responde pelo **Código do Fabricante 93441**, **Código do Produto 7839** e código de engenharia **B03-01A PA / E1-41**. Trata-se da escolha perfeita para restaurar a alimentação elétrica da placa do seu ar-condicionado Elgin R22.
? MEDIDAS TÉCNICAS E DETALHES DE ENGENHARIA (ENTRADA 220V / SAÍDA 11VAC): O trafo possui Entrada Nominal Primária de **220V** e Saída Secundária de **11V AC (Corrente Alternada)**. O chicote elétrico conta com conectores e isolamento sob medida para acoplamento direto nos bornes da placa eletrônica das séries Elgin SRFI, SRQI, SMFI, SSFI, SRFIC e SRQIC.
? SOLUÇÃO PARA PLACA QUE NÃO LIGA, TRAFO QUEIMADO OU ABERTO POR SOBRETENSÃO: Se a evaporadora do seu Split Elgin antigo parou completamente de acender as luzes, não responde ao controle e não dá sinal de vida após um pico de energia elétrica na rede, o enrolamento primário do transformador pode ter queimado (aberto). A substituição por este transformador novo restabelece a alimentação de 11VAC e faz a placa voltar a funcionar.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree
- Fabricante do Equipamento: Elgin
- Tipo de Peça: Transformador Placa Elgin R22 (Trafo Rebaixador de Tensão para Placa Eletrônica)
- SKU de Controle Interno: IC1991
- Código do Fabricante: 93441
- Código do Produto: 7839
- Modelo / Gravação Técnica: B03-01A PA / E1-41
- Tensão de Entrada (Primário): 220V
- Tensão de Saída (Secundário): 11V AC (Corrente Alternada)
- Tipo de Fluido Refrigerante do Equipamento: R22 (Linhas Convencionais Antigas)
- Faixa de Aplicação em Capacidade: Unidades Evaporadoras Split Elgin de 9.000 a 12.000 BTUs
- Condição do Produto: Peça 100% NOVA. Pronta para instalação.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHAS ELGIN SPLIT R22 ANTIGAS)
De fato, as especificações de entrada (220V) e saída (11VAC) do transformador placa Elgin R22 93441 atendem perfeitamente aos seguintes modelos de ar-condicionado (modelos informados sem cortes):
| Série do Equipamento Elgin R22 Antigo | Modelos de Evaporadoras Atendidos (Sem Cortes) |
|---|---|
| Elgin Split High Wall R22 (9.000 BTUs) | • SRFI9000 • SRQI9000 • SMFI09000 • SSFIA9000 • SSQIA9000 • SRFIC9000 • SRQIC09000 |
| Elgin Split High Wall R22 (12.000 BTUs) | • SRFI12000 • SRQI12000 • SMFI12000 • SRFIC12000 • SRQIC12000 |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória do Código e Tensões (220V / 11VAC): Retire o transformador antigo acoplado à placa e verifique se traz o código **93441**, **7839** ou a especificação **B03-01A PA / 220V – 11VAC**. Confirme também na etiqueta lateral da máquina se o seu modelo consta na lista de compatibilidade (**SRFI, SRQI, SMFI, SSFI, SRFIC ou SRQIC**).
⚡ Lacre de Segurança e Alerta de Perda de Garantia: Enviamos a peça devidamente testada com lacre de segurança. Não remova o selo de garantia sob nenhuma hipótese. A remoção da etiqueta, o corte/decapagem inadequada dos fios ou a queima por ligação em rede de tensão incorreta (como aplicar 380V no primário) anularão a garantia legal de 90 dias.
⚙️ Verificação Preventiva da Placa (Dica do Técnico): Antes de conectar o trafo novo, utilize um multímetro para testar se não há diodos em curto-circuito na ponte retificadora da placa. Um curto-circuito na linha de baixa tensão da placa causará o aquecimento excessivo e a queima do secundário do transformador novo.
? DIFERENCIAIS DUALGREE
Isolamento elétrico e Qualidade Garantida: Sendo uma peça nova distribuída pela Dualgree, este transformador oferece a conversão exata de tensão de 11VAC, mantendo a estabilidade elétrica e a longa vida útil da placa de comando do seu ar-condicionado Elgin.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
