SKU: IC3613

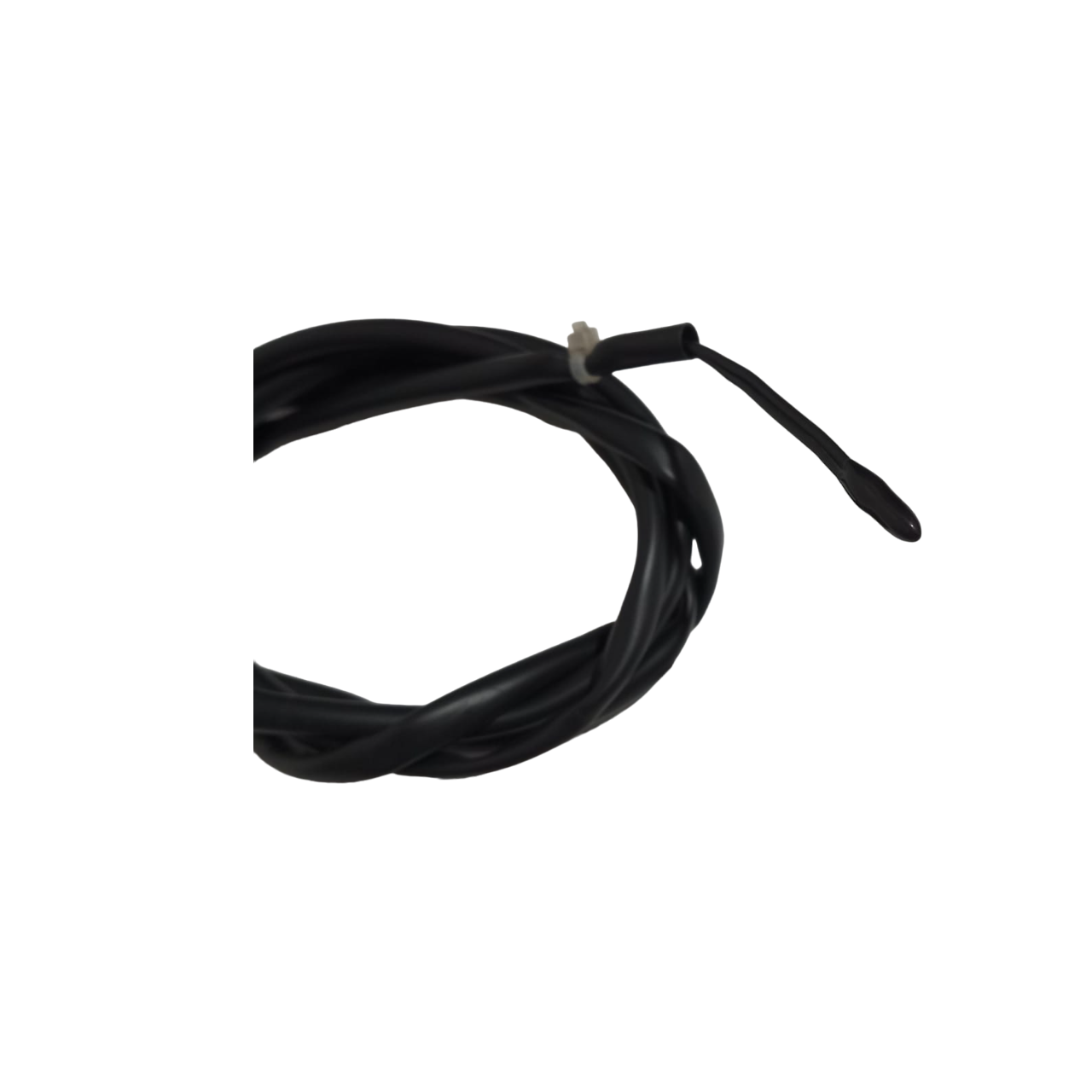

➔ SENSOR DE TEMPERATURA AMBIENTE DA CONDENSADORA COMPATÍVEL COM AR-CONDICIONADO FUJITSU INVERTER — SENSOR TERMISTOR EXTERNO DA UNIDADE EXTERNA (SKU DE CONTROLE: IC3613 / ACABAMENTO: BORNE BRANCO COM PONTA RESINADA / PART NUMBER: 9900210069)
O sensor de temperatura Fujitsu original de reposição para a unidade externa (sensor termistor de temperatura ambiente da condensadora / Outdoor Thermistor Ambient) é um componente eletrônico de alta sensibilidade e precisão ohmica desenvolvido sob os rigorosos critérios de engenharia da Fujitsu e distribuído pela Dualgree. Primeiramente, este sensor fica localizado na parte traseira da condensadora externa, fixado junto à grade protetora da serpentina. Desse modo, ele desempenha a função vital de ler em tempo real a temperatura do ar externo, enviando esses dados de sinal elétrico para a placa principal regular a rampa do compressor Inverter.
⚙️ ESPECIFICAÇÕES DE CONSTRUÇÃO DE ALTA VEDAÇÃO (PONTA RESINADA): Este modelo técnico destaca-se pelo seu acabamento de engenharia com **PONTA RESINADA** e encapsulamento isolante. Como o sensor ambiente fica exposto diretamente ao tempo, a resina especial impede de forma definitiva a infiltração de água de chuva, poeira, maresia e umidade condensada nos componentes internos do termistor. Desse modo, a peça mantém uma leitura estável de resistência, prevenindo corrosões e variações bruscas de sinal.
⚙️ DETALHES DE IDENTIFICAÇÃO DE ENGENHARIA (MÁQUINAS GRANDES): O fabricante homologa este cabo de sinal elétrico sob o part number oficial de fábrica **9900210069**. Ele possui em sua extremidade de ligação um **BORNE PLÁSTICO DE COR BRANCA** com encaixe rápido de travamento mecânico. Certamente, sua curva de calibração ohmica e comprimento de chicote foram calculados especificamente para atender às grandes condensadoras comerciais de 45.000 e 54.000 BTUs.
? SOLUÇÃO PARA CÓDIGOS DE ERRO DE TERMISTOR EXTERNO E BLOQUEIO: Se a unidade externa do seu ar-condicionado Fujitsu parou de funcionar e o aparelho apresenta piscadas de leds correspondentes a erro de sensor ambiente externo (ou erro de leitura aberta/curto no termistor), o circuito do sensor está danificado. A substituição por esta peça original restabelece a leitura térmica exata e retira o sistema do modo de proteção contra falhas imediatamente.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Sensor de Temperatura Fujitsu Ambiente da Condensadora (Outdoor Ambient Thermistor)
- SKU de Controle Interno: IC3613
- Part Number Original de Fábrica: 9900210069

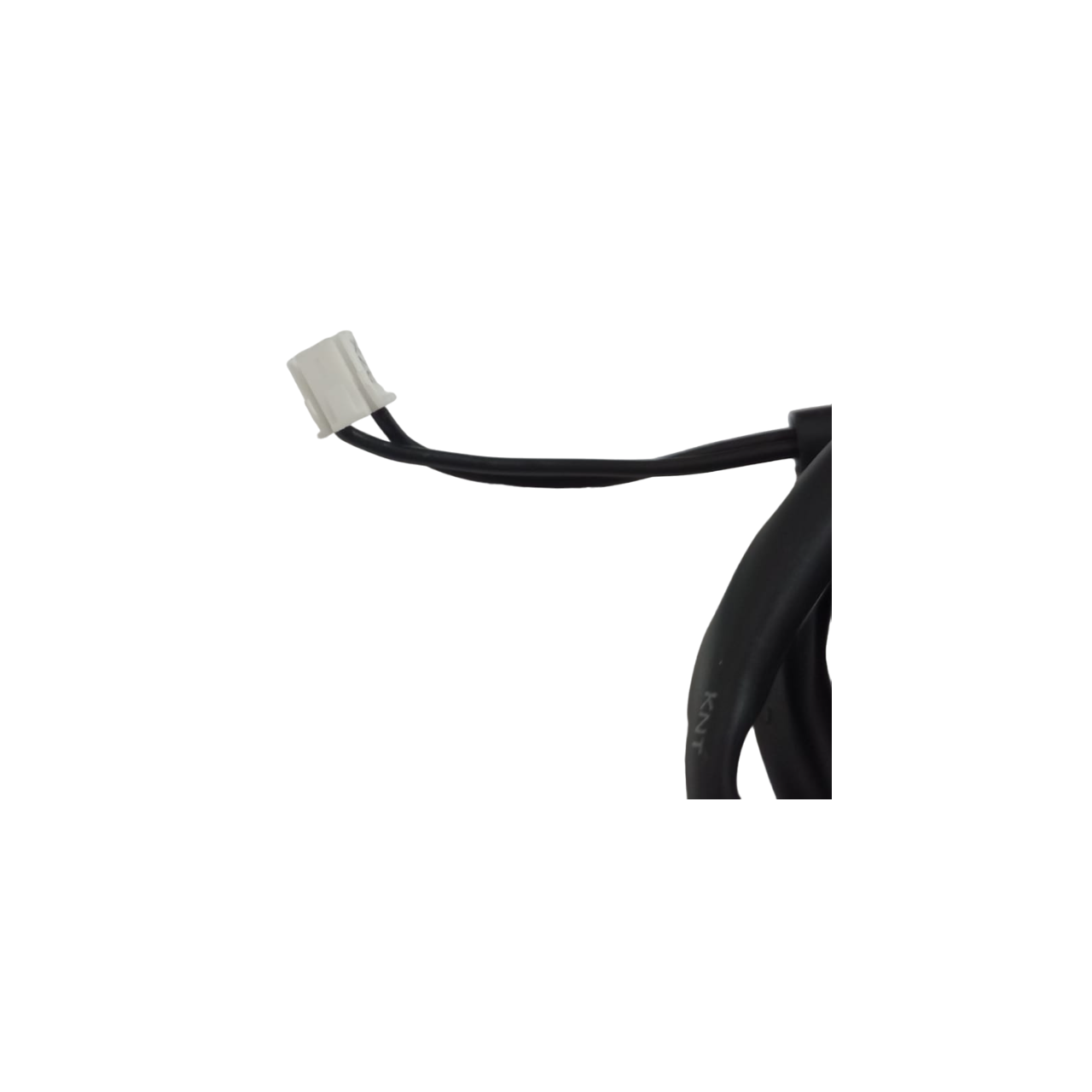

- Acabamento do Conector: Plugue plástico tipo Borne na cor Branca
- Tipo de Proteção do Bulbo: Ponta resinada contra umidade e intempéries
- Faixa de Aplicação: Unidades condensadoras comerciais de alta capacidade (45.000 e 54.000 BTUs)
- Condição do Produto: Peça original, testada eletronicamente em laboratório de aferição térmica e 100% operacional.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE DE CHASSI HOMOLOGADO (LINHA FUJITSU DE 45K E 54K)
De fato, a resistência ôhmica nominal, o tamanho do chicote e o encaixe exato do borne plástico deste sensor de temperatura Fujitsu atendem perfeitamente às seguintes condensadoras externas (modelos informados sem cortes):
| Capacidade do Ar-Condicionado | Modelos de Condensadoras Atendidos (Sem Cortes) |
|---|---|
| 45.000 BTUs | • AOBG45LBTA |
| 54.000 BTUs | • AOBG54LBTA |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)
? Conferência Obrigatória da Cor do Borne e Part Number (Evite Erros): A Fujitsu utiliza múltiplos sensores na mesma condensadora externa (sensor de descarga do compressor, sensor da serpentina, sensor ambiente, etc.), e cada um deles possui uma cor de conector diferente na placa (Preto, Vermelho, Branco) para evitar inversão, além de curvas de resistência (£) completamente distintas. **Este modelo possui o conector branco e responde pelo código 9900210069**. Antes de concluir a compra, desmonte a caixa elétrica da condensadora e confirme se o sensor que você precisa substituir está conectado na entrada correspondente ao plugue branco.
⚡ Lacre de Segurança e Restrições da Garantia Técnica: Nós enviamos o produto com etiqueta de identificação de segurança de nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Adicionalmente, componentes eletrônicos de sinal que apresentarem fios do chicote cortados, emendados com fita isolante, desencapados ou amassados por esmagamento na tampa metálica da carcaça perderão imediatamente a garantia técnica de 90 dias.
⚙️ Modo Correto de Montagem (Dica de Campo): Desligue o disjuntor geral de energia antes de iniciar a manutenção. Conecte o borne na placa eletrônica principal suavemente até sentir o travamento do clipe plástico. **Ao passar o chicote até a parte externa, siga rigorosamente a rota original dos cabos de fábrica e certifique-se de prender o bulbo resinado perfeitamente no clipe plástico traseiro de suporte. Nunca deixe o sensor encostado diretamente nos tubos de cobre da serpentina, pois isso causará erro de leitura térmica na placa elástica (leitura induzida)**.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Leitura Térmica Linear Sem Oscilações: Sendo um componente original calibrado de fábrica, este termistor assegura a precisão exata de leitura exigida pelo software da Fujitsu, permitindo que o sistema Inverter opere com máxima modulação térmica, reduzindo o consumo de energia de forma imediata.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
