SKU: DG509
➔ CONJUNTO SENSOR DE TEMPERATURA DUPLO COM PONTAS DE METAL DA UNIDADE CONDENSADORA COMPATÍVEL COM AR-CONDICIONADO FUJITSU INVERTER — CABOS DE 30CM E 90CM (SKU DE CONTROLE: DG509 / PART NUMBER: 9900451059)
Componente eletrônico de leitura termométrica por termistores de alta precisão (conjunto sensor duplo / termistores NTC acoplados) desenvolvido sob os rigorosos padrões de engenharia da Fujitsu e distribuído pela Dualgree. Este dispositivo atua diretamente na unidade externa (condensadora), exercendo a função vital de coletar simultaneamente dois pontos de leitura cruciais para a rampa de controle: a temperatura de descarga do compressor e a temperatura de degelo/tubo da serpentina externa, enviando os dados em tempo real para o microprocessador principal.
⚙️ DETALHE TÉCNICO EXCLUSIVO (COMPRIMENTO DOS CABOS): Este conjunto possui uma configuração assimétrica de chicote elétrico projetada especificamente para o layout físico da condensadora Fujitsu. **Ele é composto por um cabo curto de 30 centímetros e um cabo longo de 90 centímetros**, ambos saindo do mesmo conector plug-and-play. Essa diferença de tamanho assegura o alcance perfeito até os respectivos pontos de fixação sem sobras excessivas de fio ou tensionamento na fiação interna.
? DETALHE CONSTRUTIVO IMPORTANTE (PONTAS DE METAL): Diferente de outras versões que utilizam bulbos plásticos, **este modelo conta com bulbos encapsulados em pontas de metal (cobre/latão) em ambos os sensores**. O encapsulamento metálico proporciona uma condutividade térmica superior e uma resposta de leitura instantânea, blindando os termistores contra o desgaste severo e a caloria extrema da unidade condensadora.
? NOTA SOBRE O CÓDIGO DE FÁBRICA: Este componente original traz a especificação técnica exata da fabricante para o lote das máquinas LGC/JGC sob o part number **9900451059**, garantindo compatibilidade total e rampa de leitura idêntica à de projeto.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA ELETRÔNICA
- Marca na plataforma: Dualgree / Fujitsu
- Tipo de Peça: Conjunto Sensor de Temperatura Duplo da Condensadora (Unidade Externa)
- SKU de Controle Interno: DG509
- Part Number Principal (Código de Fábrica): 9900451059
- Material dos Bulbos Sensores: Ambas as pontas com encapsulamento de Metal de alta condutividade
- Comprimento dos Cabos: 1 Cabo de 30 cm e 1 Cabo de 90 cm (Saída unificada)
- Configuração Estrutural: 2 sensores (Duplo) integrados em um único plugue conector de encaixe na placa de potência externa.
- Condição do Produto: Peça 100% NOVA. Componente original de fábrica, selado, calibrado e testado eletronicamente em laboratório para garantir a precisão ôhmica nominal em campo.
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE HOMOLOGADO (LINHA FUJITSU INVERTER)
A curva de resistência combinada, o comprimento dos cabos de 30cm e 90cm, as pontas metálicas e o conector unificado deste sensor duplo atendem estritamente às seguintes unidades condensadoras externas (modelos completos informados sem cortes):
| Modelos de Condensadoras Atendidos (Sem Cortes) | Capacidade e Configuração do Projeto |
|---|---|
| • AOBG09LGC • AOBR09LGC |
Unidades Externas (Condensadoras) Fujitsu Inverter de 9.000 BTUs. |
| • AOBR12JGC • AOBR12LGC |
Unidades Externas (Condensadoras) Fujitsu Inverter de 12.000 BTUs. |
⚠️ DIRETRIZES TÉCNICAS CRÍTICAS ANTES DE COMPRAR (VALIDAÇÃO DE INSTALAÇÃO)

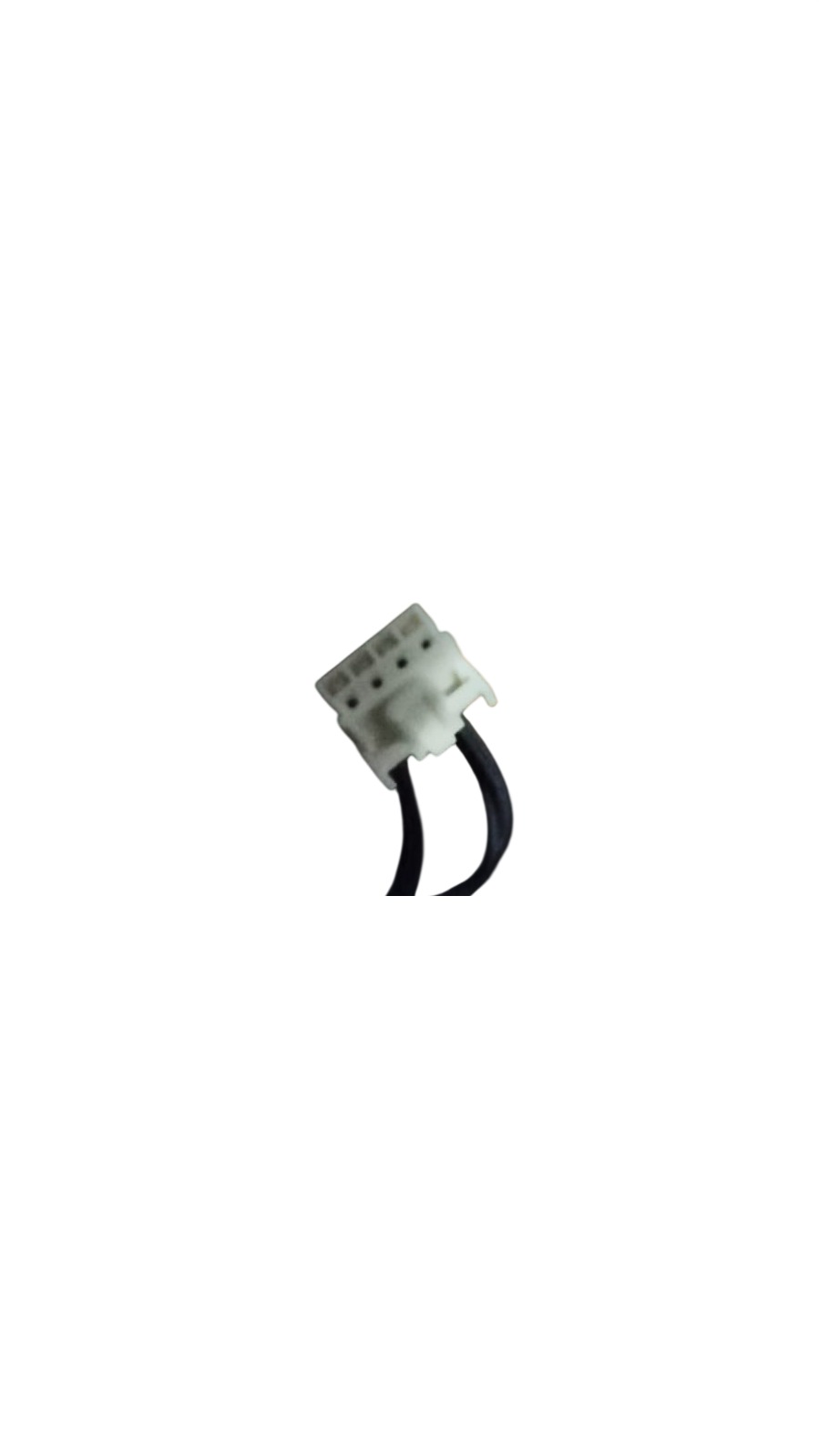

? Conferência Obrigatória do Conector (Evite Erros em Campo): A Fujitsu utiliza diferentes formatos, guias plásticas e cores de plugs para sensores de suas placas externas. Antes de fechar a compra, veja atentamente a foto do conector plástico em nosso anúncio e compare detalhadamente com o plugue do seu sensor antigo. Certificar-se de que o encaixe mecânico e as travas plásticas são exatamente iguais é indispensável para evitar incompatibilidade no momento do acoplamento.
⚡ Lacre de Segurança e Restrições de Manuseio: O produto acompanha etiqueta de identificação de segurança da nossa loja. Não remova o selo de garantia sob nenhuma hipótese. Cortar os cabos originais para fazer emendas de extensão, isolamento inadequado exposto à chuva ou forçar o plugue invertido na placa destruirão os filamentos do termistor, após a energização, anulando a garantia de 90 dias.
⚙️ Modo Correto de Montagem (Dica de Campo): Certifique-se de que ambas as pontas metálicas estejam firmemente inseridas e presas em seus respectivos alojamentos (poço térmico da descarga do compressor e clipes da serpentina). **Por serem bulbos de metal, a falta de contato firme com o cobre ou metal da máquina causará erro de leitura por isolamento de ar, gerando falsos diagnósticos de erro e desarmes por segurança na placa**.
? DIFERENCIAIS DA REPOSIÇÃO DUALGREE
Sincronismo e Durabilidade Metálica: Por possuir as duas pontas em metal, este kit oferece excelente durabilidade contra a oxidação gerada pela umidade e intempéries na área externa da condensadora, trabalhando em perfeita simetria ôhmica.
Conector Selado Anti-Umidade: O plugue unificado possui encaixe estanque sob pressão, impedindo que a oxidação por maresia ou chuva cause mau contato nos pinos lógicos da placa externa.
Marcas, modelos e códigos de rastreabilidade são citados apenas como referência técnica de compatibilidade para a correta utilização do produto, conforme estabelecido no Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
