SKU: IC2873

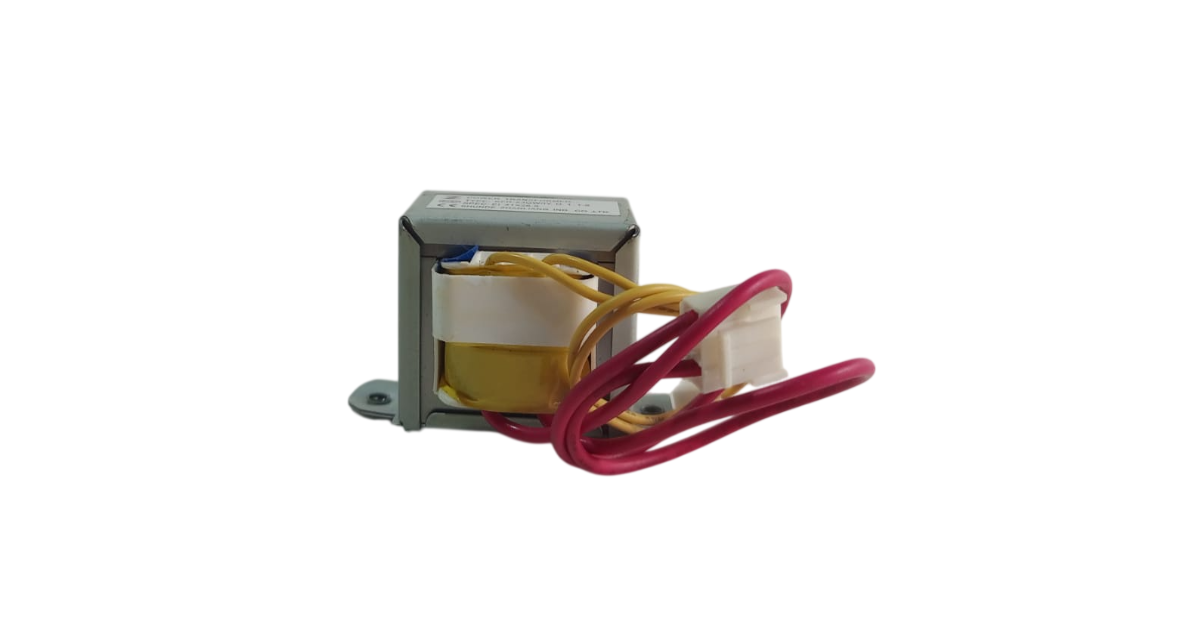

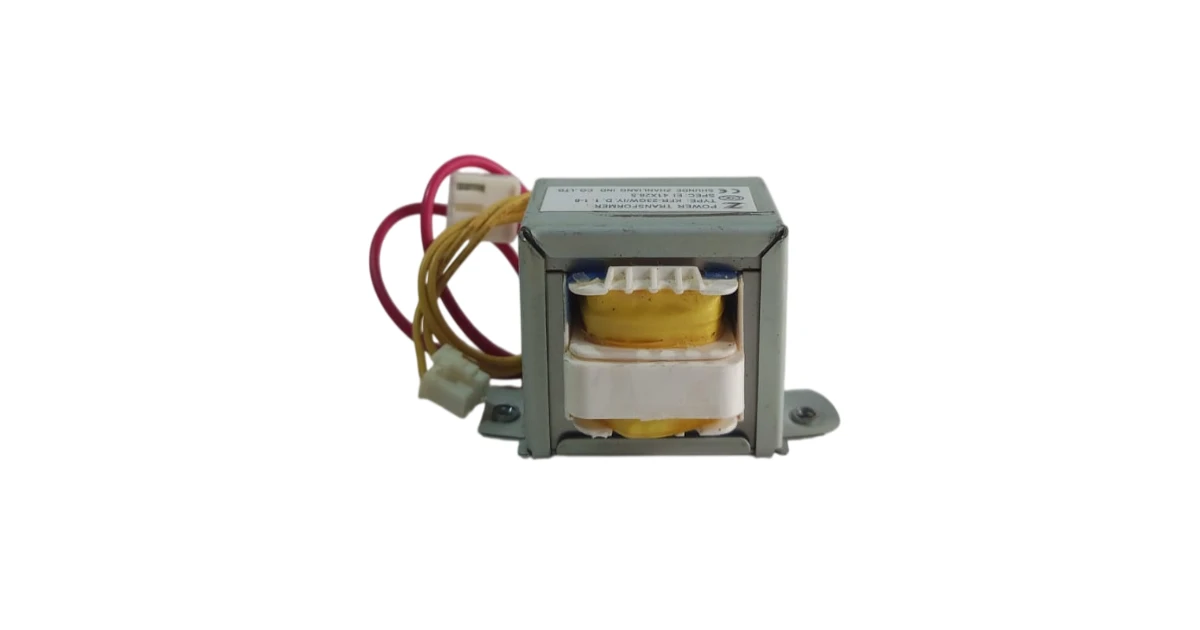

➔ TRANSFORMADOR TRAFO DA PLACA ELETRÔNICA COMPATÍVEL COM SPRINGER MAXIFLEX (12.000 BTUs)
Componente elétrico indutivo de conversão de energia (transformador de potência / trafo de baixa tensão) para unidades evaporadoras de ar-condicionado Split. Responsável por receber a tensão elétrica alternada de alta voltagem vinda da rede elétrica externa e reduzi-la de forma linear estável para alimentar os circuitos eletrônicos integrados, relés de acionamento e o fotodiodo receptor da placa-mãe principal.
? ESPECIFICAÇÕES TÉCNICAS E DE ENGENHARIA
- Marca na plataforma: Genérica / Peça de Reposição Premium
- Tipo de Peça: Transformador Elétrico da Placa Eletrônica Principal (Trafo)
- Código Técnico / Modelo da Peça: KFR-23GW/IY.D.1.1-6
- Padrão do Núcleo Magnético: Especificação EI 41×26.5
- Tensão de Entrada (Primário): 220V AC (Alta tensão de alimentação do barramento)
- Tensão de Saída (Secundário): 12V AC (Baixa tensão lógica regulada para o circuito)
- Gama de Capacidades Atendidas: Sistemas split residenciais de 12.000 BTUs (Chassis convencionais fixos)
- Condição: Produto Novo, enviado de forma avulsa e sem embalagem de fábrica (OEM).
- Segurança: Enviada com selo/lacre de garantia indelével (não remover).
- Garantia do Fornecedor: 90 dias
? LEQUE DE COMPATIBILIDADE (LINHA SPRINGER NOVO MAXIFLEX)
Este trafo elétrico de código **KFR-23GW/IY.D.1.1-6** apresenta a furação de fixação, comprimento dos chicotes de fios e o padrão de plugs exatos para se conectar diretamente ao circuito impresso da seguinte evaporadora:
| Capacidade Comercial | Modelo de Evaporadora Springer Homologado (Série Maxiflex S) |
|---|---|
| 12.000 BTUs | • 42RWCA012515LS (Linha Novo Maxiflex Split Hi-Wall – Ciclo Frio) |
⚠️ DIRETRIZES CRÍTICAS ANTES DE COMPRAR (CONFIRME ANTES DO PEDIDO)
? Lacre de Garantia e Riscos de Curto-Circuito: Transformadores elétricos queimam majoritariamente por agentes externos agressivos. O produto acompanha uma etiqueta de segurança da nossa loja. Não remova o selo de garantia sob nenhuma circunstância. Caso ocorra um pico severo de sobretensão na rede elétrica da residência ou se a placa eletrônica principal estiver com algum diodo retificador ou varistor em curto-circuito, o trafo novo queimará imediatamente na primeira ligação. Queimas por curto periférico anulam a garantia técnica.
⚙️ Sintomas Clássicos de Defeito no Trafo (Ar Totalmente “Morto”): Quando o transformador queima ou abre o seu fusível térmico interno de proteção, a placa eletrônica perde totalmente a alimentação de energia. Como consequência, o ar-condicionado fica completamente apagado (“morto”), não acende os LEDs do display frontal, não emite sinal sonoro (bipe) ao ser conectado na tomada e não responde a nenhum comando do botão de emergência ou controle remoto.
? Conferência Obrigatória do Código KFR-23GW/IY.D.1.1-6: Retire a tampa plástica lateral da sua evaporadora, acesse a caixa metálica de blindagem da placa eletrônica e retire o transformador danificado. Certifique-se de que o código carimbado na etiqueta colada no núcleo de ferro corresponde exatamente à numeração descrita neste anúncio para garantir o encaixe milimétrico nos bornes plásticos da placa.
? DIFERENCIAIS DO COMPONENTE
Alimentação Linear Estabilizada: Construído com enrolamento de cobre de alta pureza e isolamento entre camadas reforçado, fornecendo uma tensão reduzida constante e livre de flutuações, protegendo os microcontroladores sensíveis da placa principal.
Restauração Plug-and-Play Exata: Equipado com os conectores plásticos macho/fêmea originais de fábrica com travas rápidas de engate, eliminando a necessidade de cortar fios do chicote, fazer emendas com fita isolante ou realizar soldagens complexas com estanho no campo de manutenção.
Marcas e modelos citados apenas como referência técnica para a correta utilização do produto, conforme o Art. 132, inciso II da Lei da Propriedade Industrial (LPI).
