Kit Placa Receptora, Cabo 10 Pinos e Case Compatível com Ar-Condicionado Daikin Inverter 3P185701-4P
Conjunto integrado e completo para substituição do sistema de interface visual e recepção de comandos, compatível com a linha de ar-condicionado split Daikin Inverter. Alojado no painel frontal da evaporadora, este kit reúne todos os elementos necessários para restabelecer a comunicação do equipamento: captação das frequências infravermelhas do controle remoto sem fio, transmissão contínua de dados e alimentação através do chicote de 10 vias e proteção física/elétrica do circuito por meio do gabinete plástico dedicado.
Especificação de Produto Novo e Completo: Comercializado na condição de conjunto 100% novo. Trata-se da solução técnica mais abrangente e segura para o técnico e o consumidor final, pois elimina simultaneamente falhas na placa eletrônica, corrosão por umidade no chicote e travas rompidas na carcaça de proteção, sem a necessidade de reaproveitar peças desgastadas.
Itens Inclusos no Kit

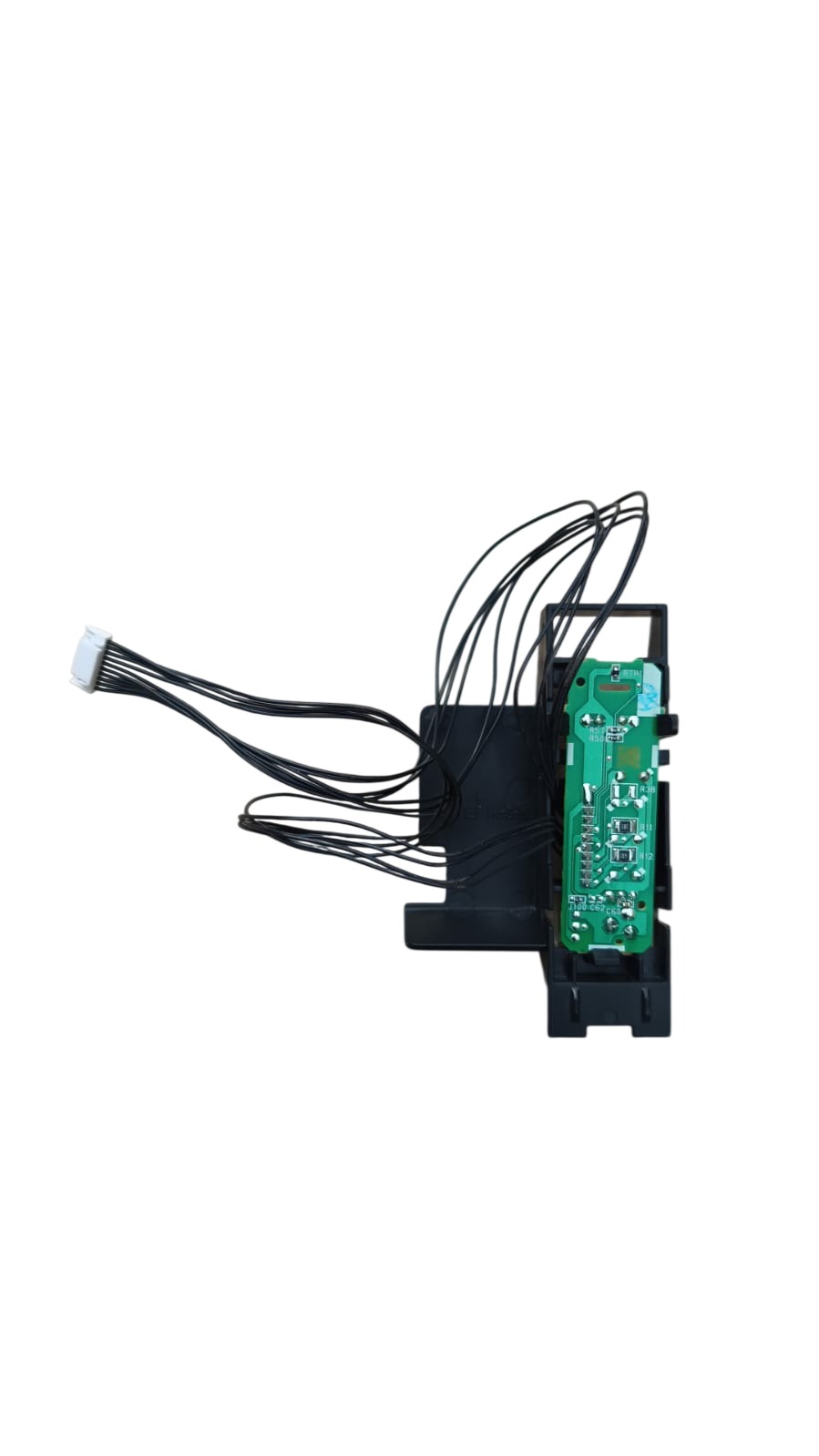

- Placa Receptora de Sinal (SKU IC3420): Circuito eletrônico receptor infravermelho com diodos LED indicadores (Código 3P185701-4P)
- Cabo Chicote de Interligação (SKU IC3689): Fiação flexível montada com conector de 10 pinos (10 vias) e travas de retenção

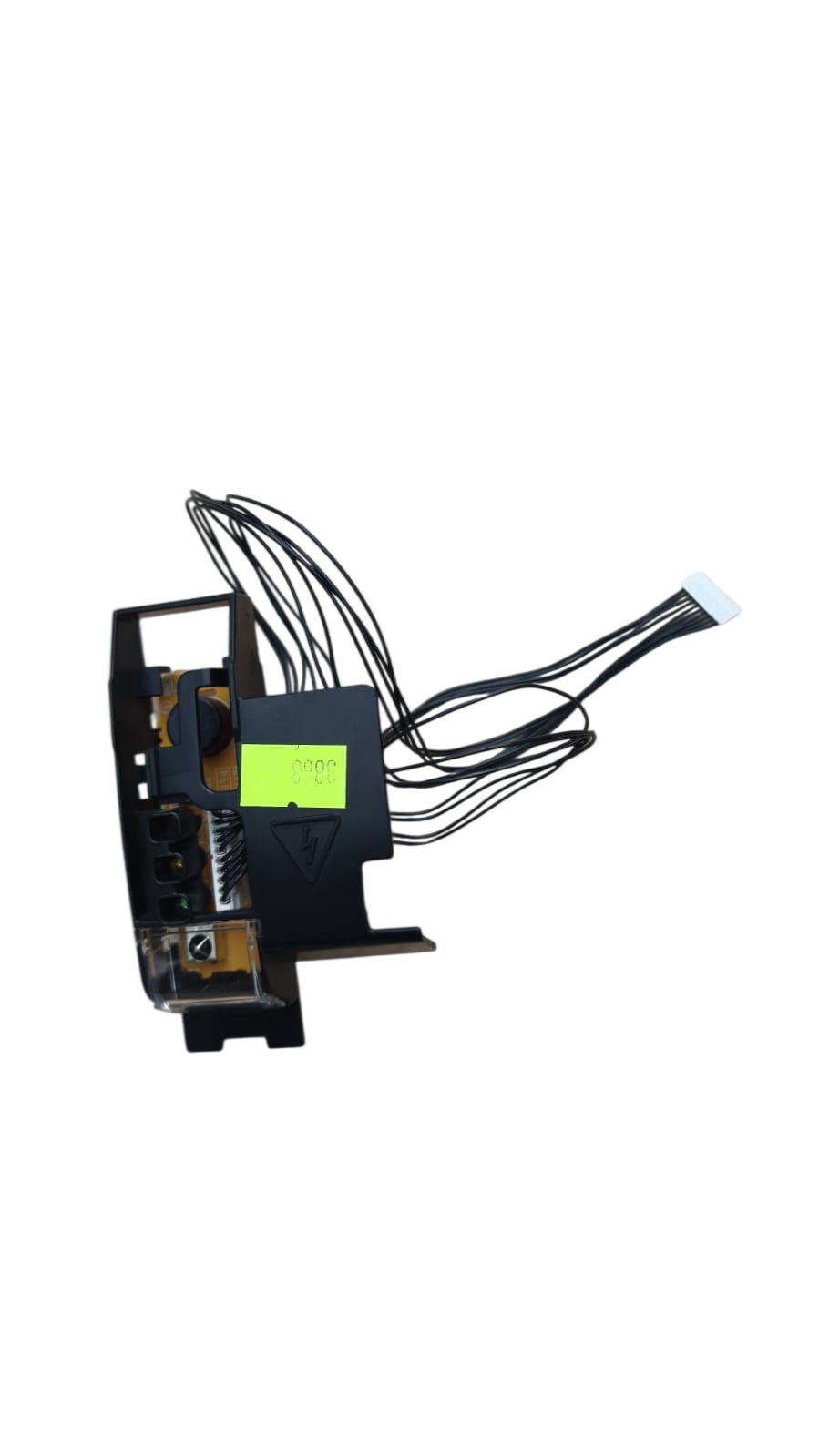

- Case de Proteção Plástica (SKU IC3868): Gabinete injetado para abrigo da placa com lente difusora transparente para os LEDs
Especificações Técnicas
- SKU da Loja: IC3420_3689_3868
- Código Impresso na Placa e Conexões: 3P185701-4P
- Padrão de Conexão: Conector tipo barra de 10 pinos (10 vias)
- Fabricante do Equipamento: Daikin Industries
- Tipo de Componente: Kit Display Completo da Unidade Evaporadora
- Ciclos Atendidos: Só Frio e Quente/Frio
- Condição: Peças 100% Novas
- Garantia: 90 dias contra defeitos de fabricação
Modelos de Evaporadoras Compatíveis por Série (Conector de 10 Pinos)
- Série ATKA: ATKA25UAVMV, ATKA35UAVMV
- Série ATKC: ATKC09TV2S, ATKC12TV2S, ATKC15TV2S, ATKC18TV2S, ATKC24TV2S
- Série ATKQ: ATKQ25TAVMV, ATKQ35TAVMV
- Série ATX e ATXD: ATX20K5V1B, ATX20KV1B, ATX25K5V1B, ATX25KV1B, ATX35K5V1B, ATX35KV1B, ATXD25A5V1B, ATXD35A5V1B
- Série ATXF: ATXF20C5V1B, ATXF20D5V1B, ATXF25C5V1B, ATXF25D5V1B, ATXF35C5V1B, ATXF35D5V1B, ATXF42C5V1B, ATXF42D5V1B
- Série ATXP: ATXP20L5V1B, ATXP20M5V1B, ATXP20N5V1B, ATXP226RC-W, ATXP236RC-W, ATXP25L5V1B, ATXP25M5V1B, ATXP25N5V1B, ATXP35L5V1B, ATXP35M5V1B, ATXP35N5V1B
- Série ATXQ e ATXTP: ATXQ25AMV1B, ATXQ35AMV1B, ATXTP25M5V1B, ATXTP35M5V1B
- Série CTKC: CTKC09RV2S, CTKC12RV2S, CTKC15QVM4, CTKC15RVM4, CTKC18SV2S, CTKC20QVM4, CTKC20RVM4, CTKC25RVM, CTKC35RVM, CTKC50SVM
- Série CTV e CTXC: CTV25PV1G, CTV35PV1G, CTV50PV1G, CTXC09RMVM, CTXC12RMVM
- Série CTXF: CTXF20C5V1B, CTXF20TVMA, CTXF25C5V1B, CTXF25TVMA, CTXF35C5V1B, CTXF35TVMA, CTXF50TVMA
- Série CTXP: CTXP25TVLT, CTXP30TVLT, CTXP41WVLT, CTXP50WVLT, CTXP60WVLT, CTXP71WVLT
- Série CTXS: CTXS09PMVM, CTXS09PMVM5, CTXS09PMVM7, CTXS12PMVM, CTXS12PMVM5, CTXS12PMVM7
- Série FTH: FTH09P5VL, FTH09P5VL7, FTH09P5VL9, FTH12P5VL, FTH12P5VL7, FTH12P5VL9, FTH18P5VL, FTH18P5VL7, FTH18P5VL9, FTH24P5VL, FTH24P5VL7
- Série FTHP: FTHP09Q5VL, FTHP09Q5VL7, FTHP09Q5VL9, FTHP12Q5VL, FTHP12Q5VL7, FTHP12Q5VL9, FTHP18Q5VL, FTHP18Q5VL7, FTHP18Q5VL9, FTHP24Q5VL, FTHP24Q5VL7
- Série FTHS: FTHS09T5VL, FTHS09T5VL7, FTHS09T5VL9, FTHS12T5VL, FTHS12T5VL7, FTHS12T5VL9, FTHS18T5VL, FTHS18T5VL7, FTHS18T5VL9, FTHS24T5VL, FTHS24T5VL7
- Série FTK: FTK09NMVJU, FTK09P5VL, FTK09P5VL7, FTK09P5VL9, FTK12NMVJU, FTK12P5VL, FTK12P5VL7, FTK12P5VL9, FTK18P5VL, FTK18P5VL7, FTK18P5VL9, FTK24P5VL, FTK24P5VL7
- Série FTKA: FTKA25UAVMV, FTKA25VAVMV, FTKA25VMVMV, FTKA35UAVMV, FTKA35VAVMV, FTKA35VMVMV, FTKA50UAVMV, FTKA50VAVMV, FTKA60UAVMV, FTKA60VAVMV
- Série FTKB: FTKB25WAVMV, FTKB25WMVMV, FTKB35WAVMV, FTKB35WMVMV, FTKB50WAVMV, FTKB60WAVMV
- Série FTKF: FTKF09UV2S, FTKF12UV2S, FTKF15UV2S, FTKF18UV2S, FTKF20TVMA, FTKF24UV2S, FTKF25TVMA, FTKF35TVMA, FTKF46TVMA, FTKF50TVMA, FTKF60TVMA, FTKF71TVMA
- Série FTKN e FTKP: FTKN09NMVJU, FTKN12NMVJU, FTKP09Q5VL, FTKP12Q5VL, FTKP18Q5VL, FTKP24Q5VL
- Série FTKQ: FTKQ09SV2S, FTKQ09TV2S, FTKQ09UV2S, FTKQ09WV2S, FTKQ12SV2S, FTKQ12TV2S, FTKQ12UV2S, FTKQ12WV2S, FTKQ15SVM4, FTKQ15TV2S, FTKQ15UV2S, FTKQ18SV2S, FTKQ18TV2S, FTKQ24TV2S, FTKQ25SAVMV, FTKQ35SAVMV, FTKQ50SAVMV, FTKQ60SAVMV
Diretrizes Técnicas de Instalação e Validação
Alerta Crítico sobre Oxidação no Chicote e Umidade: Em unidades evaporadoras, vazamentos acidentais ou condensação excessiva na calha de dreno frequentemente atingem a fiação do display, gerando corrosão esverdeada (zinabre) ou ferrugem nos pinos. A instalação deste kit completo resolve o problema pela raiz, substituindo tanto o circuito receptor quanto os terminais elétricos e a caixa protetora, evitando falhas falsas de comando.
Conferência da Pinagem e Código: Inspecione a placa de circuito do seu aparelho e certifique-se de que atende ao código gravado 3P185701-4P e utiliza conector com 10 pinos de contato.
Procedimento de Montagem: Acomode a placa receptora no interior do case de proteção plástico alinhando o fototransistor com a janela difusora frontal. Conecte o cabo de 10 vias até o travamento mecânico do conector e passe a fiação pelas guias do chassi sem prensá-la contra a serpentina.
Lacre de Garantia: Os componentes são enviados identificados com selo de segurança. A garantia cobre defeitos de fabricação pelo prazo de 90 dias, não se aplicando a avarias causadas por quebra de travas plásticas por esforço mecânico incorreto ou danos por picos de tensão.
