Placa Eletrônica da Condensadora Compatível com Ar Split Fujitsu Inverter 30000 BTUs 9708511542 DG1936

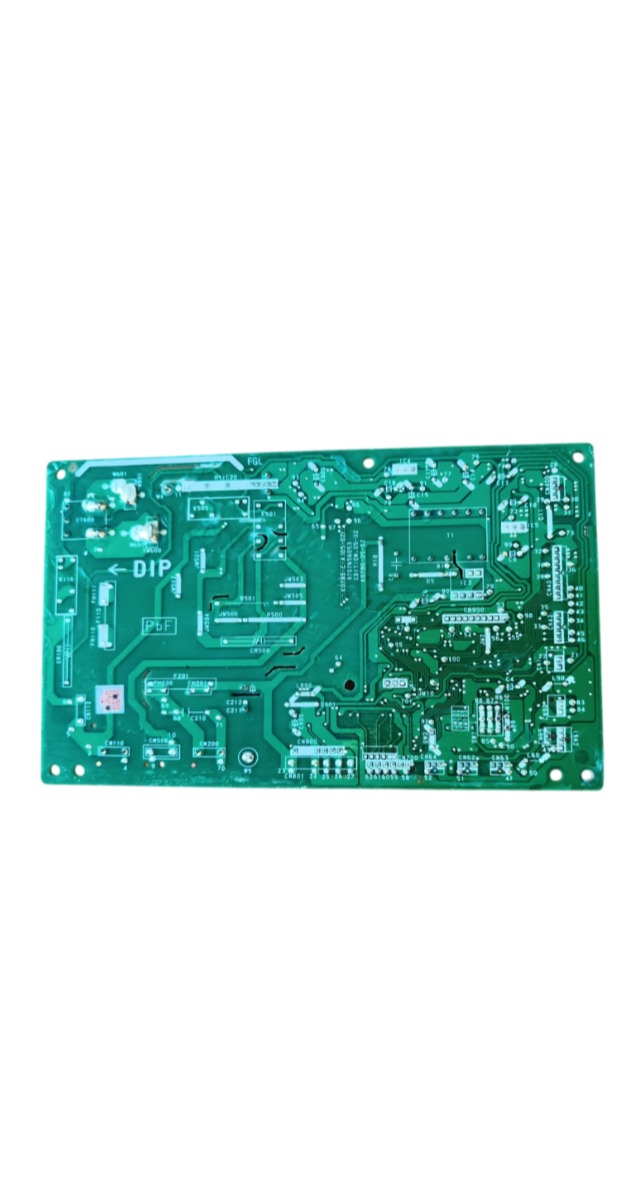

A placa eletrônica principal da unidade condensadora Fujitsu Inverter (módulo central de controle e potência da unidade externa / Main Inverter Board) é um componente de gerenciamento de frequência e corrente distribuído pela Dualgree. Instalada no painel elétrico da unidade externa dos equipamentos Split Fujitsu Inverter de 30.000 BTUs, desempenha a função técnica essencial de processar as leituras dos sensores térmicos de descarga e ambiente, controlar o módulo de potência do compressor inverter e gerenciar a comunicação com a unidade evaporadora, assegurando eficiência energética, estabilidade e capacidade térmica plena.
Especificação de Produto Novo: Componente eletrônico comercializado na condição de peça 100% nova. Equipada com circuitos integrados, microprocessador de controle de frequência, módulo de potência e conectores originais de fábrica sob o Part Number oficial do fabricante 9708511542 (código de gravação K07BS-1007WUE-C1 / Código Arshow 13820), assegurando comunicação estável com a evaporadora e acionamento preciso do compressor inverter de 30.000 BTUs sem necessidade de adaptações.
Especificações Técnicas
- SKU da Loja: DG1936
- Código do Fabricante (Part Number Fujitsu): 9708511542

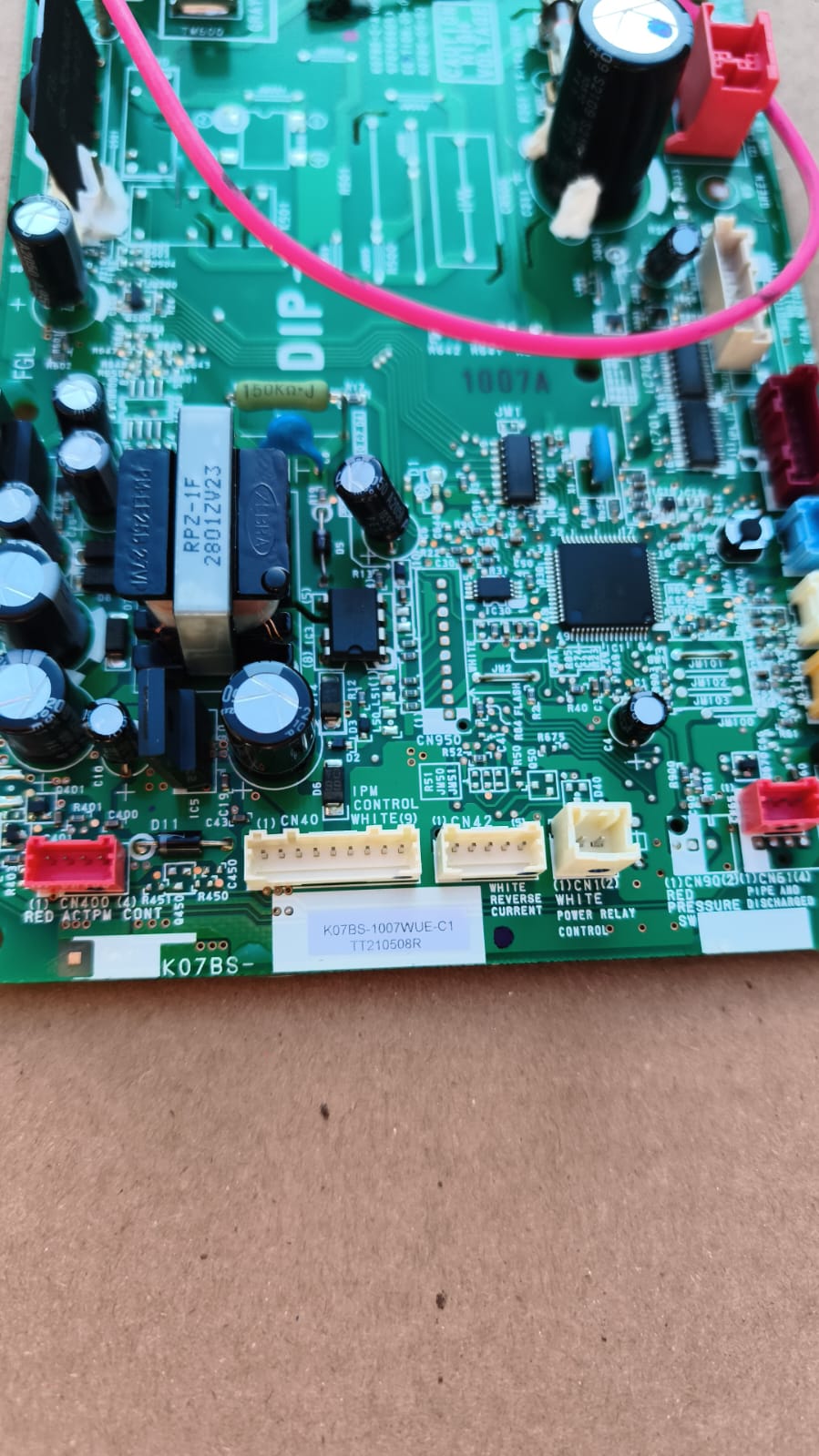

- Código Gravado na Placa: K07BS-1007WUE-C1
- Código Arshow: 13820
- Fabricante do Equipamento: Compatível com Fujitsu General
- Tensão de Operação: 220V
- Tipo de Equipamento: Split High Wall Inverter (Unidade Externa Condensadora)
- Faixa de Aplicação em Capacidade: 30.000 BTUs
- Condição: Peça 100% Nova
- Garantia: 90 dias contra defeitos de fabricação
Modelos Homologados Compatíveis por Série (Fujitsu Inverter 30.000 BTUs)
- Série Fujitsu Inverter High Wall (30.000 BTUs): AOBR30JFT
Diretrizes Técnicas de Instalação e Validação
Conferência Obrigatória do Part Number e Modelo: Não compre apenas comparando a aparência visual da placa. Retire a peça danificada da caixa elétrica da condensadora e confirme se apresenta o código oficial 9708511542 ou a gravação K07BS-1007WUE-C1. Confirme também na etiqueta da condensadora se o modelo da máquina é exatamente AOBR30JFT, pois esta placa aplica-se exclusivamente a este modelo de 30.000 BTUs.
Verificação Preventiva do Compressor e Motor Ventilador: Antes de energizar a placa nova, é indispensável medir com multímetro a resistência ôhmica dos três bornes do compressor inverter e do motor ventilador externo, certificando-se de que não haja fuga de corrente ou curto-circuito de enrolamento para a massa/carcaça. Ligar a placa controladora em um circuito com componentes em curto-circuito queimará os estágios de potência da peça nova imediatamente.
Procedimento Seguro de Montagem: Desligue o disjuntor de alimentação antes do manuseio. Assegure-se de fixar o módulo térmico com aperto equilibrado dos parafusos e pasta térmica adequada, encaixando os chicotes elétricos e cabos de força com pressão firme para evitar mau contato elétrico.
Lacre de Garantia: O componente é enviado devidamente testado e etiquetado com lacre de segurança da loja. A garantia legal de 90 dias cobre falhas de fabricação da placa, não cobrindo violação do selo, queima por curto-circuito externo em compressores/motores, inversão de cabeamento ou sobretensão provocada por descargas elétricas na rede.
Marcas e modelos de terceiros são citados exclusivamente como referência técnica de compatibilidade, nos termos do Art. 132, inciso II da Lei da Propriedade Industrial (Lei nº 9.279/1996).
